¿Qué es?

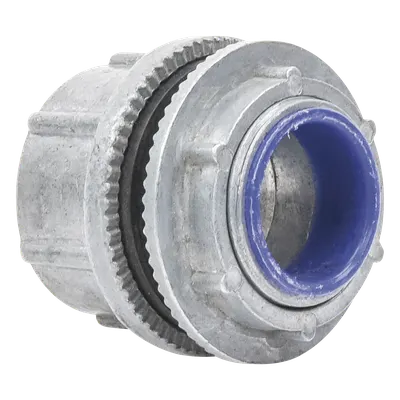

El ANCLO ANC-HUB-100 es un conector hub para unir conduit de pared gruesa o cédula 40 con cajas y gabinetes de lámina. Su tamaño nominal es de 25 mm (1 pulgada) y su diseño compacto mide 49.5 mm de diámetro por 45 mm de altura. Cuenta con sello integral cautivo, que permanece unido al conector durante la instalación, y una contratuerca reforzada con base estriada para establecer continuidad de tierra mecánica. Está especificado con hermeticidad NEMA 4/IP66 y conformidad con NEMA FB-1 y UL 514B.
¿Para qué sirve?
Se utiliza para realizar una unión firme y hermética entre conduit de pared gruesa o cédula 40 y gabinetes o cajas de lámina. Puede integrarse en instalaciones eléctricas comerciales e industriales, tanto en espacios exteriores como en proyectos donde se requiere proteger la entrada del conduit al gabinete.
¿Cómo se compara?
Frente a conectores que requieren colocar el sello por separado, este modelo incorpora un sello cautivo y una contratuerca estriada para la continuidad de tierra mecánica. Además, está diseñado para conduit de 25 mm (1 pulgada) de pared gruesa o cédula 40 y cuenta con especificación de hermeticidad NEMA 4/IP66.
Preguntas frecuentes
¿Con qué tipo y tamaño de conduit es compatible?
Está diseñado para conduit de pared gruesa o cédula 40, con tamaño nominal de 25 mm (1 pulgada).
¿El sello se instala por separado?
No. El sello es integral y cautivo, por lo que permanece unido al conector.
¿Cómo se establece la continuidad de tierra?
La contratuerca reforzada cuenta con una base estriada que establece continuidad de tierra mecánica al apretarse.
¿Qué especificación de hermeticidad tiene?
El producto está especificado con hermeticidad NEMA 4/IP66.
Datos del producto
- Modelo
- ANC-HUB-100
- ID de producto
- 187349
- Marca
- ANCLO
- Categoría
- Cableado Estructurado
- Clave SAT
- 39131707 · Acoples de conducto eléctrico
- Peso
- 0.02 kg
