Descripción

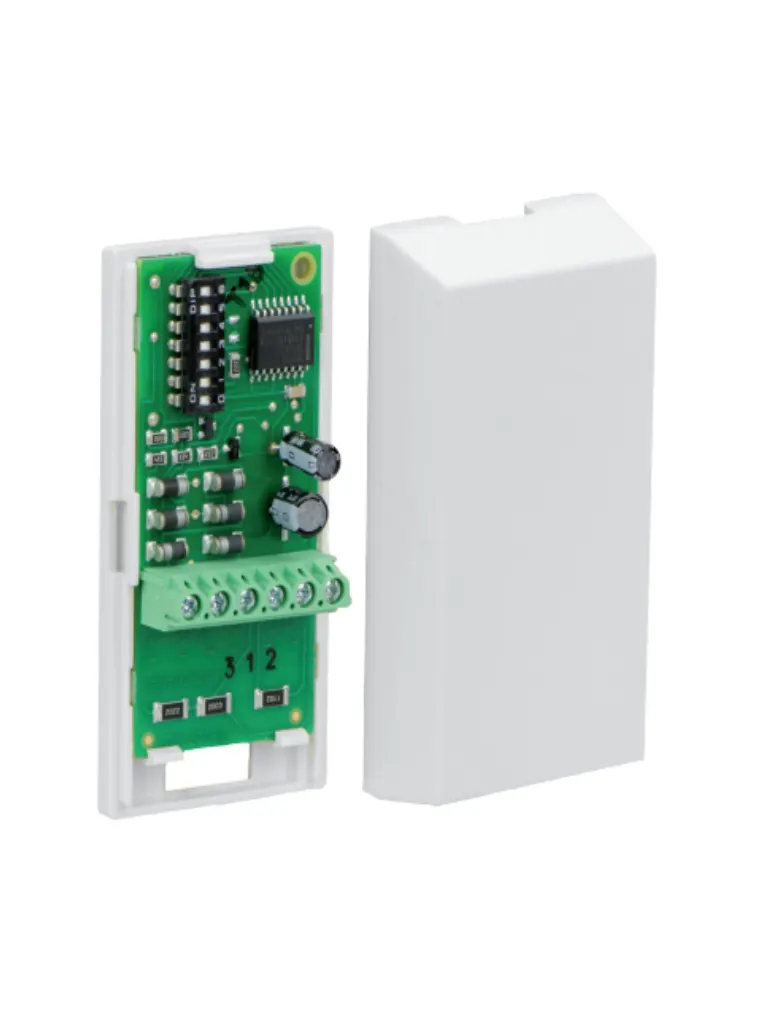

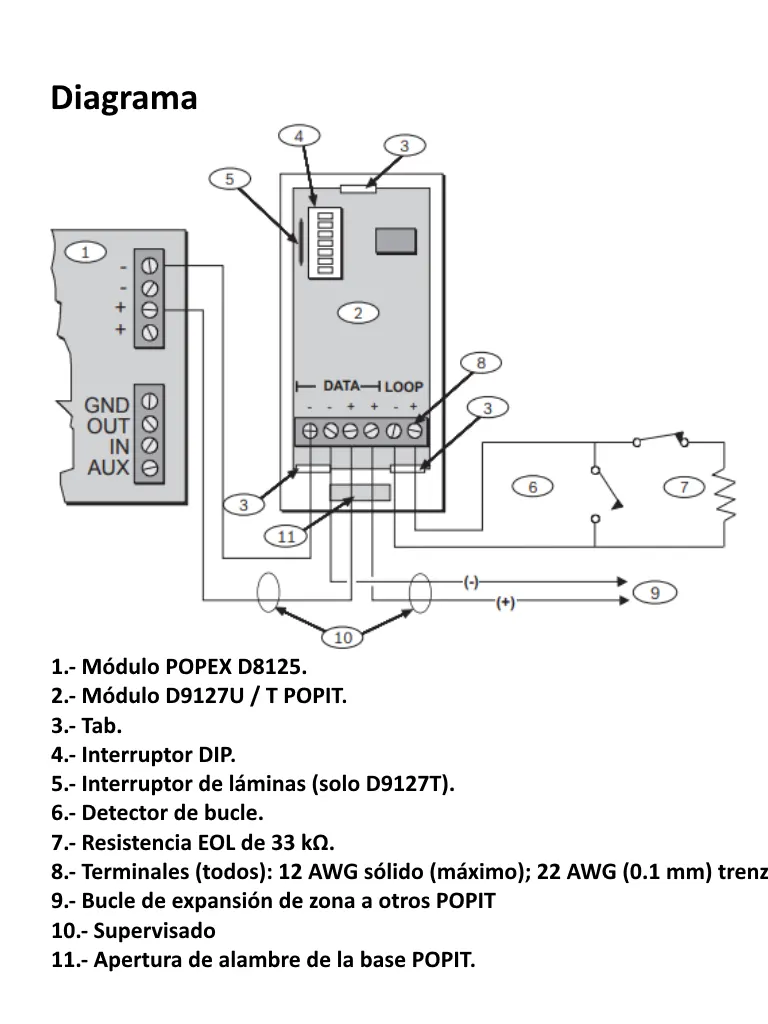

Los módulos POPIT de la serie D9127 incluyen el D9127T (con interruptor de sabotaje magnético) y el D9127U (sin manipulación). Se usan con un D8125 o B299 módulo de expansión direccionable cuando sea necesario para expandir un panel de control compatible más allá de su número estándar de zonas de iniciación a bordo o puntos. La futura expansión del sistema es muy económica ya que los POPIT de la serie D9127 se pueden agregar en cualquier lugar el bucle de expansión de datos de dos hilos del D8125 o módulos B299. Ambos módulos incluyen tecnología probada que combina supervisión de zona y punto con supervisión individual direccionamiento del dispositivo en un par de cables. Tornillo terminales proporcionan conexiones confiables para los datos circuito de expansión y cableado del circuito del sensor supervisado. Instale una resistencia de fin de línea de 33 kΩ en el punto más alejado en el circuito para una supervisión adecuada. Las unidades son pequeñas y se instala fácilmente en cajas de salida estándar, arriba falsos techos, armarios u otros lugares accesibles. Información de compatibilidad Paneles de control Todos los paneles de control de la serie: G, D9412, D7412, D7212, D7212B1, D9112, D9112B1, D8112G1, D8112G2 y D9124 Módulos: D8125, B299 Se requieren los módulos POPEX D8125 o B299 los los módulos D9127 están cableados en paralelo en el D8125 o B299 bucles de datos. Número de módulos POPIT por panel de control: D7212G, D7212GV2, D7212GV3 32 D9127 POPITs D7212B1 40 D9127 POPITs D7212, D7412, D7412G, D7412GV2, D7412GV3, D7412GV4 67 D9127 POPITs D9124 119 D9127 POPITs D9112B1 126 D9127 POPITs D9112, D9412, D9412G, D9412GV2, D9412GV3, D9412GV4 238 D9127 POPITs B8512G (D8125) 67 D9127 POPITs B8512G (B299) 91 D9127 POPITs B9512G (D8125) 238 D9127 POPITs B9512G (B299) 591 D9127 POPITs Consideraciones de cableado Tamaño del cable Longitud máxima de todos los datos 0,8 mm (22 AWG) 549 m (1800 pies). 1,0 mm (20 AWG) 881 m (2890 pies). 1,2 mm (18 AWG) 1402 m (4600 pies). 1,5 mm (16 AWG) 2231 m (7320 pies). 1,8 mm (14 AWG) 3551 m (11650 pies). Bucles POPIT D8125 o B299 Utilice un bucle de expansión de datos de dos hilos o distribuya los POPITs en múltiples bucles. Las longitudes máximas que se muestran en la siguiente tabla son para toda la expansión de datos bucles combinados conectados al mismo D8125 o módulo B299. Configuración de interruptores DIP en el POPIT los módulos los asignan a números de puntos. El interruptor establecer en cada POPIT le asigna un número de punto, independientemente de su ubicación física. POPIT a bucles de sensor El número de dispositivos de detección que cada lazo de sensor puede supervisar está limitado solo por la resistencia en el bucle. la resistencia en cada lazo del sensor debe ser inferior a 100 Ω sin incluir la resistencia de fin de línea (EOL). Ciertos UL y National Fire Protection Association (NFPA) las aplicaciones pueden limitar la cantidad de detección dispositivos. Consulte la UL o NFPA apropiada normas termine cada bucle del sensor POPIT con la EOL de 33 kΩ resistencia incluida con cada POPIT. Use un cable de par trenzado (seis giros por pie) en todos Instalaciones POPIT tanto para el bucle de expansión de datos cableado y los bucles del sensor POPIT. Tienda cables de fuentes de CA para evitar la inducción de CA. Nota: D9127U Módulo de entrada POPIT sin sabotaje Sin interruptor de sabotaje. Número de pedido: D9127U Principales características Proporciona identificación de puntos de dispositivos iniciadores. Supervisa el cableado a los dispositivos para la integridad del circuito. Expande el número de puntos en el sistema Tamaño compacto. Conexiones de terminal para confiabilidad Especificaciones Consideraciones ambientales Humedad relativa Hasta 93% sin condensación Temperatura (operando): De 0 ° C a + 60 ° C (+ 32 ° F a + 140 ° F). Para instalaciones certificadas por UL: 0 ° C a + 50 ° C (+ 32 ° F a + 122 ° F). Propiedades Color: blanco roto. Dimensiones 8.1 cm x 3.8 cm x 2.4 cm (3.2 pulg. X 1.5 pulg. X 0.9 pulg.) Material: UL listado resistente al fuego Requerimientos de energía Consumo de corriente 0.8 mA máximo Resistencia Incremento máximo de resistencia en el POPIT el bucle es de 1000 Ω. Máxima resistencia entrelos módulos D8125 o B299 y cada POPIT es de 90 Ω. Voltaje (en funcionamiento) 12 V CC nominal. Lazo del sensor Resistencia La resistencia máxima en el lazo del sensor es 100 Ω. Tiempo de respuesta 1 seg. Aproximadamente
Datos del producto
- Modelo
- D9127U
- ID de producto
- 6900
- Marca
- BOSCH
- Categoría
- Intrusión y Automatización > Accesorios de Intrusión > Accesorios - Intrusión
- Clave SAT
- 46171604
- Medidas (alto × largo × ancho)
- 8 × 4 × 3 cm
- Peso
- 0.048 kg
