Descripción

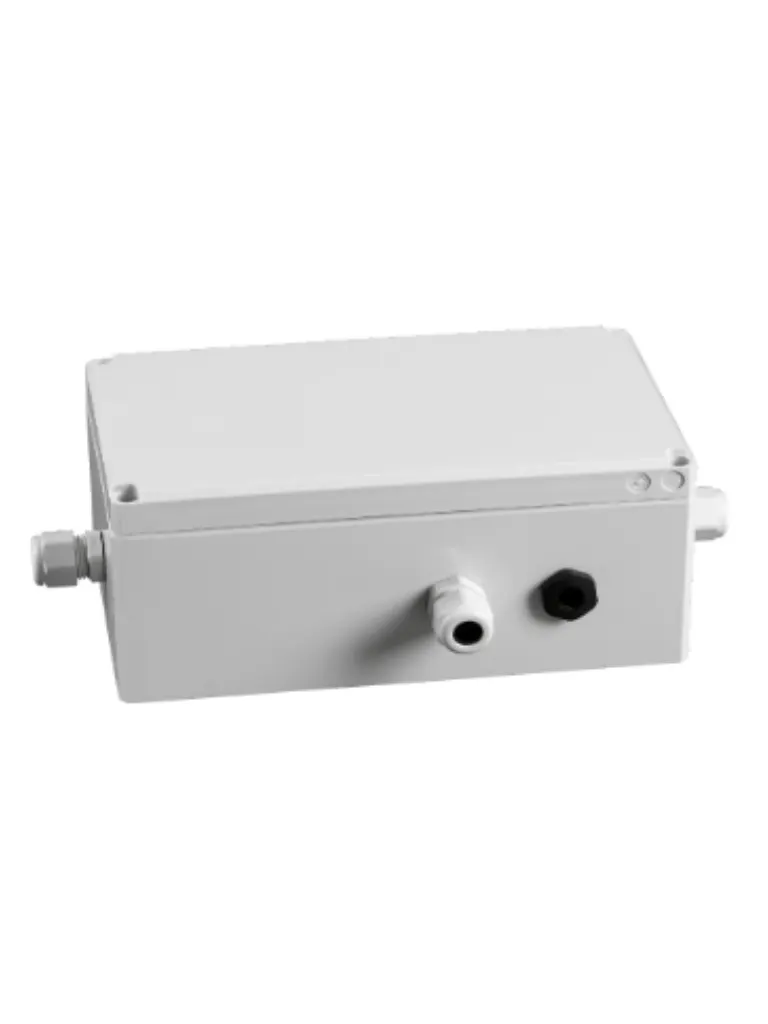

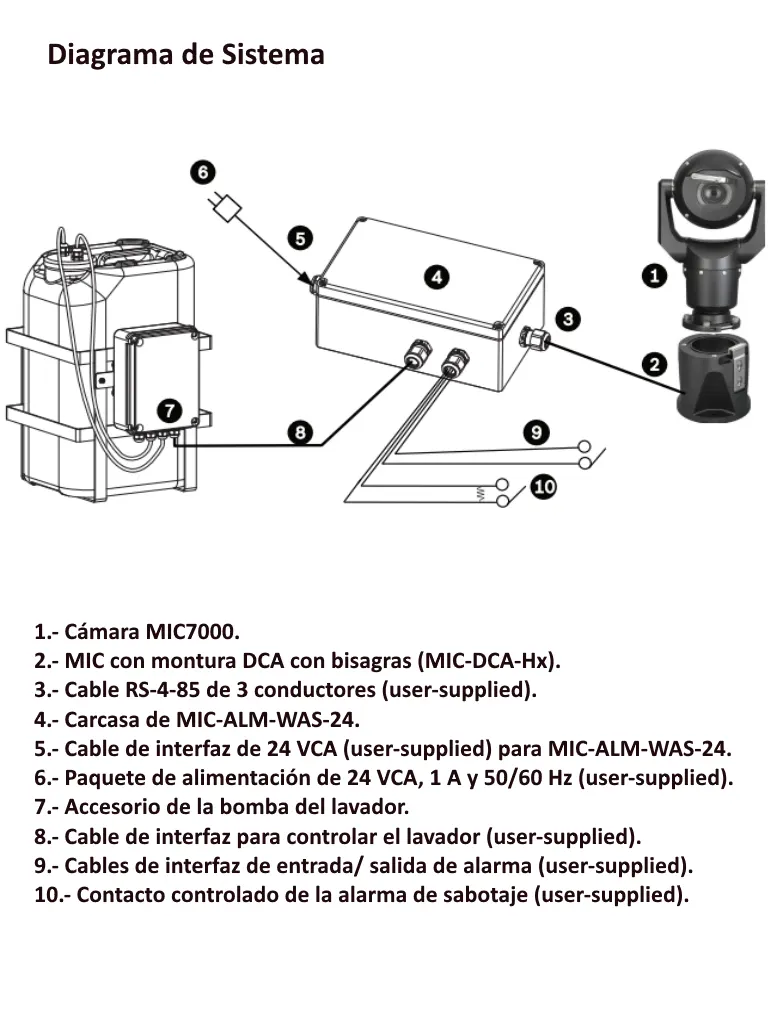

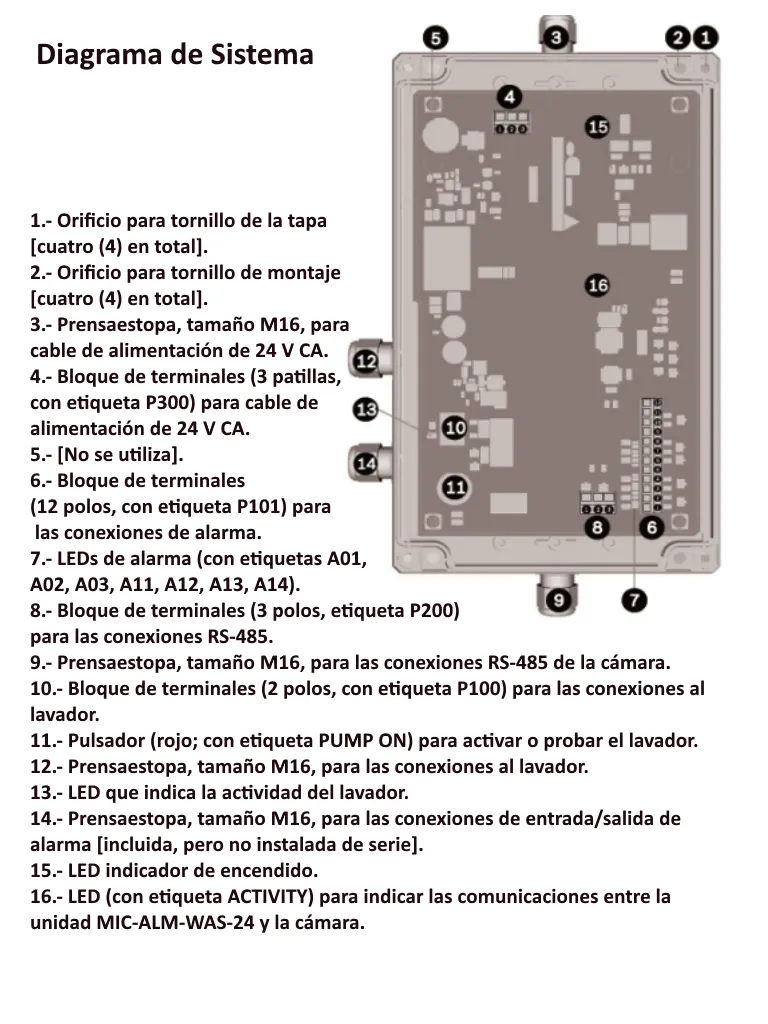

La unidad de interfaz de alarmas/lavador MIC consta de una carcasa resistente a la intemperie que integra las conexiones de la interfaz protegidas contra subidas de tensión para las entradas de alarma, las salidas de alarma, el relé del lavador, la conexión de alimentación y el enlace de datos serie a las cámaras MIC7000. La unidad viene equipada con bloques de terminales atornillados extraíbles para facilitar la unión de conexiones eléctricas al cableado externo. Los indicadores LED montados en la placa proporcionan la información de estado y de diagnóstico. Certificados y homologaciones Compatibilidad electromagnética (EMC) Conforme a las directivas de la FCC, apartado 15, ICES-003 y CE, incluidas las últimas versiones de EN 50130-4, EN 55022:2006 inc. AL:2007, EN 61000-3-3, EN 61000-6-1, EN 61000-6-2 y EN 50121-4 (aplicaciones ferroviarias). Seguridad del producto Cumple con las directivas de la CE y las normas UL, CSA, EN e IEC 60950-1 y 22. Indice/ especificación de protección: IP67 NEMA 4, 4X, 6, 12, 13. Piezas incluidas Carcasa con tres (3) prensaestopas M16 estancas y una (1) tapa M16 instalados Una (1) prensaestopa M16 estanca sin instalar. Cuatro (4) tornillos Pozidriv para la tapa. Cuatro (4) embellecedores para los tornillos de la tapa. Manual de instalación. Nota: Módulo de interfaz para alarmas y conexiones a la bomba del lavador para las cámaras MIC7000, 24 VCA. Carcasa de policarbonato resistente a golpes conforme a las clasificaciones IP67 y NEMA 4X con cuatro (4) prensaestopas estancas. Gris (RAL 7035). Número de pedido: MIC-ALM-WAS-24. Principales características Incluye conexiones a la interfaz del lavador y de alarma para las cámaras MIC7000. Carcasa de policarbonato resistente a golpes conforme a las clasificaciones IP67 y NEMA 4X. Prensaestopas estancas incluidas. Pulsador para activar/probar la conexión de la bomba del lavador. Especificaciones Eléctricas Tensión de entrada: 24 VCA/VCC, 50/60 Hz. Consumo de energía: 5 A máximo. Consumo de corriente:1 A . Supresión de subidas de tensión Protección para RS-485: Corriente máxima de 10 A, potencia máxima de 300 W (8/20 μ). Protección de entradas de alarma: Corriente máxima de 17 A, potencia máxima de 300 W (8/20 μ). Protección de salidas de alarma: Corriente máxima de 2 A, potencia máxima de 300 W (8/20 μ). Protección de salidas de relé: Corriente máxima 7,3 A, potencia máxima 600 W (10/1000 μ). Protección de entrada de alimentación (cámara): Corriente máxima 7,3 A, potencia máxima 600 W (10/1000 μ). Varios LED LED rojo (encendido indica que la alimentación está activada). LED verdes (cuando parpadean indican que se van a activar las entradas de alarma correspondientes). LED amarillo (cuando parpadea indica que existe comunicación activa entre el MIC-ALM- -WAS-24 y la cámara MIC7000). Protocolo de comunicaciones: RS-485 semi-dúplex propio, 57.600 baudios. Conexiones de usuario Alimentación: 24 V CA ± 10%, 50/60 Hz. Entrada de alarma: 4 contactos secos (N.O./N.C. seleccionable) y 2 entradas de alarma antisabotaje monitorizadas, terminación final de 2.200 ohmios. Salida de alarma: 3 salidas de colector abierto, 32 VCC, 150 mA. Salida de relé :1 relé de contacto seco, 250 V, 5 A (para la bomba del lavador). Alarma/datos: RS-485 de 3 hilos (para conexión a la unidad accesoria del lavador/alarma externa) de hasta 100 m. Medioambientales Índice/ especificación de protección IP67 NEMA 4, 4X, 6, 12, 13. Temperatura de funcionamiento: De -40 °C a +60 °C (de -40 °F a +140 °F). Temperatura de inicio en frío: De -40 °C (-40 °F) (requiere un calentamiento de 60 minutos antes de funcionar) Temperatura de almacenamiento: De -40 °C a +70 °C (de -40 °F a +158 °F). Humedad: De 0-100 % .
Datos del producto
- Modelo
- MIC-ALM-WAS-24
- ID de producto
- 27242
- Marca
- BOSCH
- Categoría
- Videovigilancia > Accesorios de CCTV > Cajas de Conexión y Soportes para Cámara
- Clave SAT
- 45121600
