Descripción

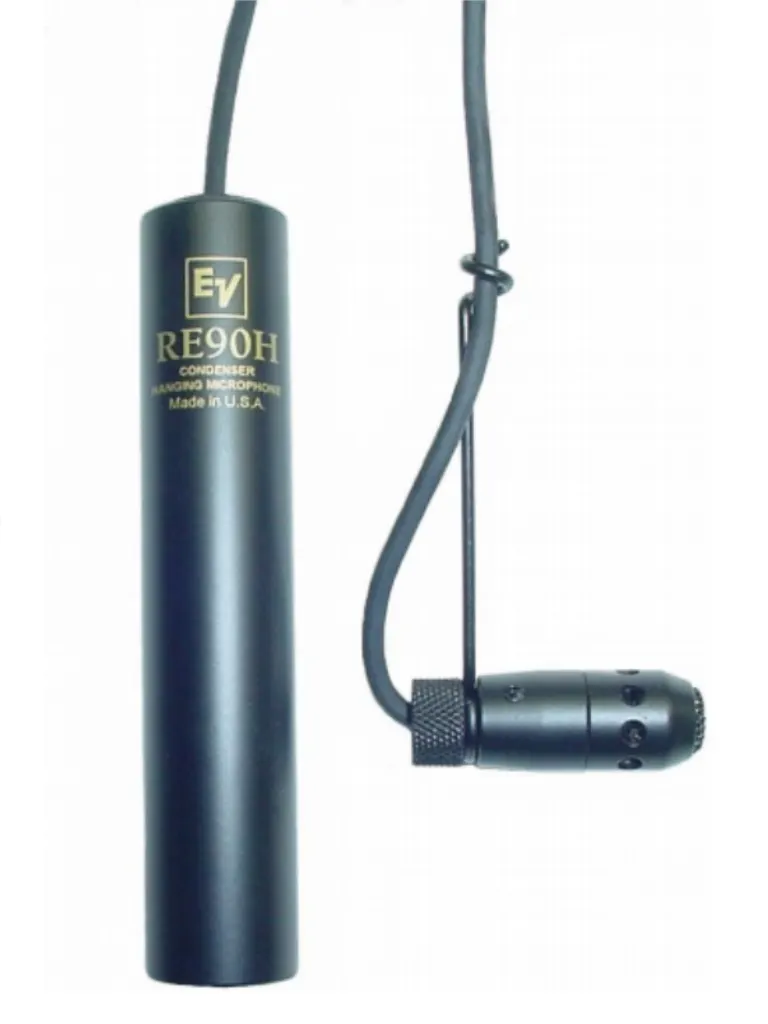

El Electro-Voice RE90H y RE90HW son parte de la gama de micrófonos arquiectónicos de la serie RE, y son altamente protegido de RFI / GSM gracias a los exclusivos EV Tecnología RF Shield . El RE90H y el RE90HW son micrófonos colgantes de condensador de electreto posterior que proporcionan una respuesta de frecuencia extendida y plana con un control patrón polar cardioide para refuerzo de sonido de alta calidad. El RE90H está diseñado específicamente para la recolección en vivo de coros, grupos instrumentales y vocales, y teatro. El tamaño y el color del transductor y el cable permiten que el micrófono mezclarse con su entorno. Bajo ruido de RE90H y el nivel de señal de salida alta se combina para producir bajo nivel de ruido, refuerzo de sonido y grabación. Excepcionalmente alto sensibilidad, una respuesta polar cardioide uniforme, y suave la respuesta de frecuencia hace que el RE90H sea ideal para captación de sonido distante. El patrón polar cardioide es precisamente controlado y es altamente efectivo para suprimir la retroalimentación. Sin coloración del sonido. Se obtiene potencia para la RE90H. De cualquier fuente fantasma que suministre de 9 a 52 voltios. El RE90H está equipado con 25 pies de negro (RE90H) o blanco (RE90HW). Cable blindado trenzado en miniatura. El diseño del cable asegura que la posición horizontal del micrófono se mantendrá estable sin necesidad de amarre de línea de pez. El RE90H se dirige fácilmente al rendimiento con el acero suministrado. Colgador de alambre y tuerca de sujeción El colgador de alambre unido a el elemento del micrófono y el cable se pueden doblar para apuntar micrófono en el plano vertical. Posicionar el micrófono en el plano horizontal, afloje la tuerca de sujeción en la parte posterior del micrófono y gire ligeramente el micrófono en elsoporte del cable (en el sentido de las agujas del reloj gira el RE90H hacia la izquierda; en sentido contrario a las agujas del reloj gira el RE90H hacia la derecha). Asegure esta posición apretando la tuerca de sujeción. Nota: Para instalaciones fijas, permitir el cable del micrófono para colgar durante al menos 24 horas para que el cable pueda completamente relajarse . Esto permite que el micrófono sea posicionado con precisión sobre un coro, escenario u orquesta. Aplicaciones: Al colgar uno o más micrófonos para proporcionar la cobertura de un coro, grupo instrumental o teatral, la mejor posición del micrófono para una calidad de sonido óptima y el control de retroalimentación depende de muchos factores: sistema de sonido. Características, construcción del auditorio o teatro, y el tamaño y naturaleza del grupo. Las 2 reglas generales a observar para la mejor cobertura de sonido son (1), posición del micrófono y (2) la "regla de 3 a 1". La primera regla es suspender el micrófono aproximadamente dos a tres pies delante de la primera fila de artistas y dos a tres pies más alto que las cabezas de la última fila de intérpretes Los micrófonos suelen apuntar a la última fila de artistas (ver Figura 1). La segunda regla, la "regla de 3 a 1" se debe aplicar cuando más de una se requiere micrófono, y sus salidas se combinan (como con un mezclador). Seguir la regla 3-a-1 evita los vacíos profundos y caídas en la respuesta de frecuencia que se producen cuando dos o más los micrófonos “ven” la misma señal de una forma ligeramente diferente, distancias La regla 3-a-1 es la siguiente: cuando es múltiple se utilizan micrófonos, colóquelos al menos tres veces más lejos aparte como cualquiera de ellos es de la fuente de sonido más cercana. La (figura 2) muestra una aplicación correcta de la regla 3-a-1. los RE90H / HW también se puede usar para brindar cobertura en vivo aplicaciones teatrales (figura 3). La mayor parte de la acción ocurre en centro del escenario, por lo que el micrófono debe colocarse por encima y señaló el centro del escenario. Especificaciones de arquitectos e ingenieros: RE90H y RE90HW El micrófono será un tipo de condensador electreto posterior con Una respuesta de frecuencia de 75Hz a 15kHz. El micrófono producirá un alto grado de calidad de la señal de salida a pesar de La posible presencia de radiofrecuencia en el campo cercano. Dispositivos como los celulares. El micrófono tendrá un patrón polar cardioide con una respuesta trasera que es típicamente 15dB por debajo de la respuesta frontal a 1.0kHz. El micrófono tendrá un nivel de salida de 20mV / Pascal, y la salida deberá no se vea afectado apreciablemente por la siguiente temperatura y humedad extrema: 29 ° C a 74 ° C (-20 ° F a 165 ° F) cuando el la humedad relativa es de 0 a 50%; -29 ° C a 57 ° C (-20 ° F a 135 ° F) cuando la humedad relativa es de 0 a 95%. Principales Características: Negro no reflectante (RE90H) o poco brillante blanco (RE90HW) con cable a juego. El preamplificador blindado es altamente resistente a ruido eléctrico y frecuencia de radio interferencia. 25 pies cable trenzado y blindado mantiene posición del micrófono (no rotación). Patrón polar cardioide. Conector de salida tipo XLR macho de tres pines encaja con tabique hermético XLR-tipo conector. Especificaciones : Respuesta de frecuencia: 75Hz a 15000 Hz. Patrón Polar: Cardiod. Sensibilidad, circuito abierto Voltaje, 1 kHz: 20mV/Pascal. Nivel de potencia, 1 kHz (0 dB = 1 mW / Pascal): -30.4 dB Nivel de recorte (1% THD): 120 dB SP. ERuido quivalente: 25 dB SPL "A" ponderado (0 dB = 2 micropascales). Rango dinámico: 95 d . Impedancia de salida, 1 kHz: 200 ohmios. Requisitos de Poder: Suplemento fantasma de 9 a 52 voltios Consumo actual: 2.0 mA. Polaridad: Pin 2 positivo, referenciado a pin3, ingenio presión positiva sobre el diafragma. Condiciones ambientales: humedad relativa 0-50% -29 ° a 74 ° C (-20 ° a 165 ° F) Humedad relativa de 0 a 95%: -29 ° a 57 ° C (-20 ° a 135 ° F) DimensionesTransductor: Diámetro = 12,7 mm (0,4 ") y Longitud = 36.8 mm (1.45 "). Dimensiones de Módulo: Diámetro = 19 mm (0.75 ") y Longitud = 94 mm (3.7 ") Cable: Longitud = 7,6 m (25 pies) Peso: 157 g (5.5 oz).
Datos del producto
- Modelo
- RE90H
- ID de producto
- 15357
- Marca
- BOSCH
- Categoría
- Videovigilancia > Accesorios de CCTV > Micrófonos
- Clave SAT
- 52161520
