Descripción

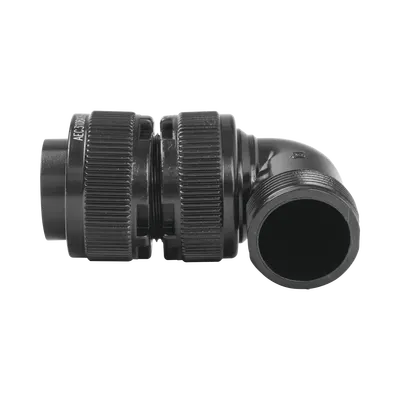

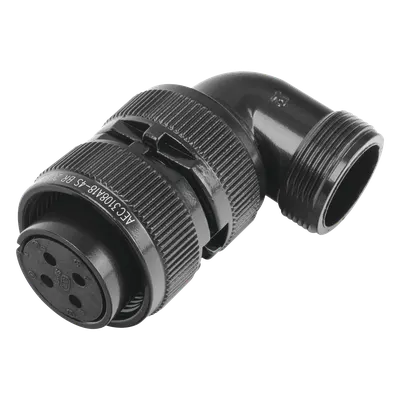

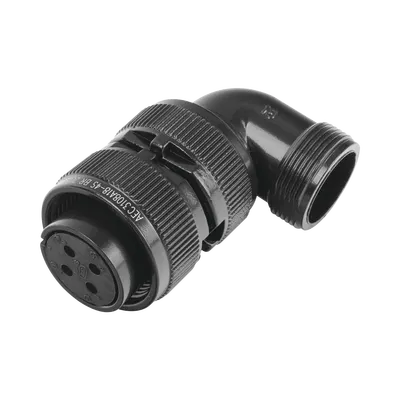

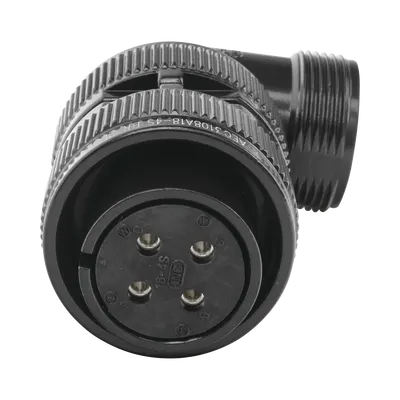

Conector hembra de 4 contactos en ángulo recto diseñado para aplicaciones industriales exigentes, particularmente en sistemas de radio de locomotora. Su configuración de 90 grados permite la instalación en espacios reducidos donde los conectores rectos resultan impracticables. Los terminales soldables garantizan una conexión eléctrica estable y resistente a vibraciones, mientras que el aislante de Delrin proporciona alta resistencia dieléctrica y estabilidad dimensional. El cuerpo con acabado plateado en negro ofrece protección contra la corrosión en entornos ferroviarios y industriales adversos. Características Generales • Tipo de conector: Ángulo recto de 4 contactos hembra • Cable compatible: AWG 14-12 • Modo de ensamble: Terminal soldable • Cuerpo: Plateado en negro • Contacto central: Estañado • Aislante dieléctrico: Delrin • Ángulo: 90 grados • Tamaño: 8S a 40 (según estándar MS3108A) • Clase de tolerancia: 2B • Hueco para cable: 0.045' diámetro mínimo • Tipo de rosca: Vea tabla de dimensiones Especificaciones Mecánicas Ángulo: 90 grados Tamaño: 8S a 40 (estándar MS3108A) Clase de tolerancia: 2B Hueco para cable: 0.045' diámetro mínimo Tipo de rosca: Vea tabla de dimensiones Dimensiones de Rosca (pulgadas) 8S: 0.5000-28UNEF 10S: 0.6250-24NEF 10SL: 0.6250-24NEF 12S: 0.7500-20UNEF 14-16: 0.8750-20UNEF 18-20: 1.0000-20UNEF a 1.2500-18NEF 22-24: 1.3750-18NEF a 1.5000-18NEF 28-40: 1.7500-18NS a 2.5000-16UN Materiales y Construcción Cuerpo: Plateado en negro Contacto central: Estañado Aislante dieléctrico: Delrin Terminales: Soldables Cable compatible: AWG 14-12 Notas de Instalación Todas las perforaciones para alivio de cable tienen un diámetro especificado según el tamaño del conector. Consulte la tabla de dimensiones completa para seleccionar la rosca adecuada según el tamaño MS3108A requerido para su aplicación específica.
Datos del producto
- Modelo
- E/MS3108A18-4S
- ID de producto
- 195189
- Marca
- EPCOM INDUSTRIAL
- Categoría
- Radiocomunicación
- Clave SAT
- 39121414 · Conectores coaxiales
- Medidas (alto × largo × ancho)
- 3 × 9 × 3 cm
- Peso
- 0.08 kg
