Descripción

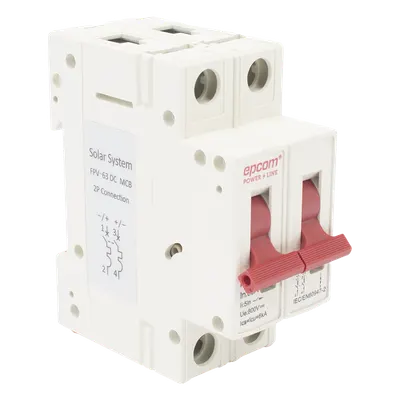

Protector termomagnético de 2 polos diseñado para circuitos de corriente directa en sistemas fotovoltaicos. Opera en un rango de 12 V a 800 Vcc, proporcionando protección contra sobrecorriente entre los paneles solares y el inversor de interconexión. Su curva tipo C garantiza disparo preciso ante picos de arranque, mientras que su capacidad de ruptura de 6 kA con 75% de servicio sostenido asegura continuidad operativa. La construcción para montaje en riel DIN facilita su integración en cuadros eléctricos y gabinetes de protección DC. Características Generales • Número de polos: 2P • Voltaje de operación: 12 V - 800 Vcc • Corriente nominal: 63 A • Tensión nominal de aislamiento Ui: 1200 Vdc • Tensión nominal de impacto Uimp: 4 kV • Capacidad máxima de ruptura Icu: 6 kA • Capacidad de ruptura al ejecutar Ics: 75% Icu • Tipo de curva: C • Tipo: Termomagnético • Montaje: Riel DIN • Aplicación: Sistemas fotovoltaicos DC Desempeño Eléctrico Voltaje operación: 12 - 800 Vcc Corriente nominal: 63 A Aislamiento Ui: 1200 Vdc Impacto Uimp: 4 kV Ruptura Icu: 6 kA Servicio Ics: 75% Icu Curva: Tipo C Ciclos eléctricos: 20,000 (promedio real) Físico y Mecánico Polos: 2P Montaje: Riel DIN Durabilidad mecánica: 20,000 ciclos (promedio real) Estándar mecánico: 8,500 ciclos Contenido del Paquete 1x Protector termomagnético 2P 63A 800Vcc Documentación técnica de instalación
Datos del producto
- Modelo
- FPV632PC63
- ID de producto
- 193749
- Marca
- EPCOM POWERLINE
- Categoría
- Energía y Climatización
- Clave SAT
- 39121602 · Breakers de circuito magnético
- Medidas (alto × largo × ancho)
- 3 × 7 × 6 cm
- Peso
- 0.22 kg
