Descripción

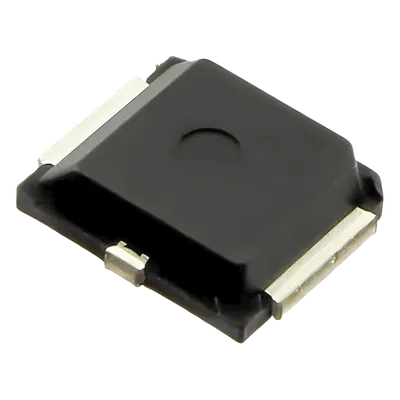

El transistor de potencia RF MRF1518T1 es un dispositivo FET de canal N diseñado para aplicaciones comerciales e industriales de banda ancha en frecuencias de hasta 520 MHz. Su alta ganancia de potencia de 11 dB y rendimiento de banda ancha lo hacen ideal para amplificadores de fuente común de gran señal en equipos FM móviles de 12.5 voltios. El dispositivo ofrece excelente estabilidad térmica y capacidad para manejar condiciones de desadaptación severas, garantizando operación confiable en entornos exigentes. Características Principales Transistor FET de canal N con potencia de salida de 8 W Frecuencia máxima de operación de 520 MHz Alta ganancia de potencia de 11 dB Eficiencia del 55% a 12.5 Vcc Estabilidad térmica superior para operación continua Diseño SMD en envase plástico RF Capacidad para manejar 20:1 VSWR @ 15.5 Vcc, 520 MHz, 2 dB de sobremodulación Caracterizado con parámetros de impedancia de señal grande equivalente en serie Especificaciones Técnicas Tipo de Dispositivo FET Canal N Potencia de Salida 8 W Frecuencia Máxima 520 MHz Voltaje de Operación 12.5 Vcc Ganancia de Potencia 11 dB Eficiencia 55% @ 12.5 Vcc Tolerancia VSWR 20:1 @ 15.5 Vcc, 520 MHz, 2 dB sobremodulación Encapsulado SMD plástico RF Caracterización de Impedancia Parámetros equivalente en serie, señal grande Aplicaciones Típicas Amplificadores de fuente común de gran señal, equipos FM móviles de 12.5 V, sistemas de comunicación de banda ancha comercial e industrial, transmisores RF en frecuencias de hasta 520 MHz.
Datos del producto
- Modelo
- MRF-1518-T1
- ID de producto
- 242522
- Marca
- FREESCALE
- Categoría
- Radiocomunicación
- Clave SAT
- 32111600 · Transistores
- Peso
- 0.01 kg
