¿Qué es?

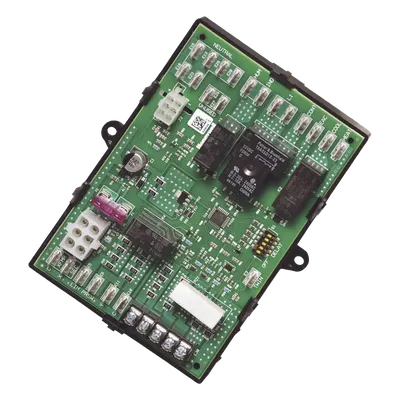

El Honeywell Home Resideo ST9120U1011/U es un temporizador electrónico universal para controlar el soplador de combustión y el ventilador de circulación en hornos de aire caliente a gas. Opera con alimentación de 18 a 30 VCA y permite ajustar los retardos de encendido y apagado mediante interruptores DIP. Incluye un arnés de interfaz para facilitar el reemplazo en campo de temporizadores ST9101 y ST9120 instalados. También incorpora LEDs para ayudar a identificar fallas y terminales para conectar un filtro de aire electrónico y un humidificador.
¿Para qué sirve?
Se utiliza en tareas de reemplazo o mantenimiento de hornos de aire caliente a gas donde se requiere controlar el soplador de combustión y el ventilador de circulación. Sus retardos configurables permiten adaptar la operación a distintas configuraciones del horno. Es una opción para proyectos de reparación o actualización de sistemas de calefacción que cuenten con temporizadores ST9101 o ST9120 compatibles. El monitoreo de cadenas de límite mediante interruptores de presión SPST apoya la supervisión de los ciclos del equipo.
¿Cómo se compara?
A diferencia de temporizadores básicos con retardos fijos, este modelo permite ajustar el encendido y apagado mediante interruptores DIP e integra LEDs de diagnóstico. Además, incluye un arnés de interfaz para facilitar el reemplazo en campo y terminales dedicadas para filtro de aire electrónico y humidificador.
Preguntas frecuentes
¿Qué equipos puede reemplazar el ST9120U1011/U?
Está diseñado para reemplazar temporizadores electrónicos ST9101 y ST9120 previamente instalados, utilizando el arnés de interfaz incluido.
¿Qué funciones controla este temporizador?
Controla el soplador de combustión y el ventilador de circulación de un horno de aire caliente a gas.
¿Se pueden ajustar los retardos de encendido y apagado?
Sí. Los retardos se configuran mediante los interruptores DIP integrados.
¿Qué alimentación requiere?
Su rango de alimentación es de 18 a 30 VCA.
¿Incluye indicadores para identificar fallas?
Sí. Cuenta con LEDs de diagnóstico que ayudan a identificar condiciones de falla.
Datos del producto
- Modelo
- ST9120U1011/U
- ID de producto
- 219791
- Marca
- HONEYWELL HOME RESIDEO
- Categoría
- Energía y Climatización
- Clave SAT
- 40101800 · Equipo de calefacción y piezas y accesorios
- Medidas (alto × largo × ancho)
- 6 × 15 × 10 cm
- Peso
- 0.5 kg
