Descripción

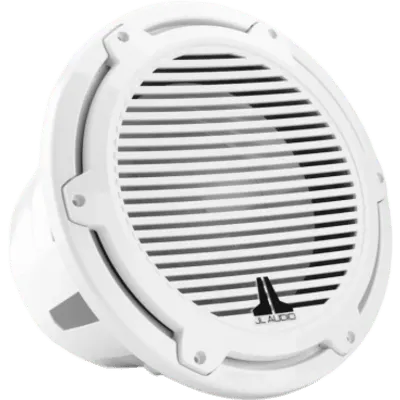

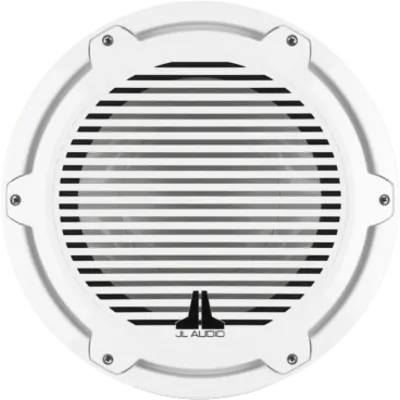

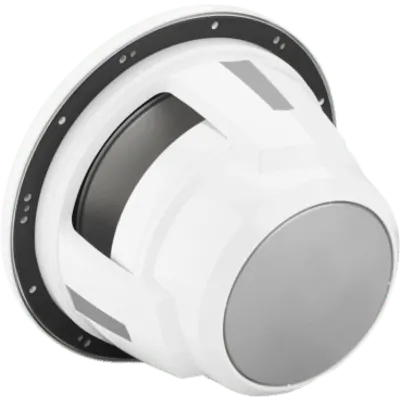

El subwoofer náutico JL Audio M7 de 12" (304.8 mm) es un transductor de arquitectura de deflector infinito (infinite baffle) diseñado para aplicaciones marinas donde se requiere reproducción de bajas frecuencias con alta capacidad de desplazamiento de aire. Su motor incorpora una bobina de voz de 4" (102 mm) de diámetro nominal con una excursión lineal unidireccional (Xmax) de 18.5 mm (0.73 in), lo que permite gestionar de forma continua 600 W RMS con una impedancia nominal de 4 Ω y una sensibilidad de 86.7 dB (SPL a 1 W/1 m). El cono está fabricado en polipropileno relleno de mica moldeado por inyección, material seleccionado por su rigidez y resistencia a la humedad, y las conexiones se realizan mediante conectores de pala. El producto se suministra con rejilla clásica de color blanco, con un diámetro total de 356 mm (14 in) y un peso de 11.5 kg (25.35 lb), y no incorpora iluminación LED. El fabricante recomienda su uso en sistemas doblemente amplificados con satélites y un amplificador de alta calidad, desaconsejando expresamente el uso de filtros de cruce pasivos (bobinas), ya que afectan negativamente al rendimiento del altavoz. Características Generales Tipo de altavoz: Subwoofer con deflector infinito Tamaño: 12" (304.8 mm) Color: Blanco Rejilla: Clásica Gestión continua de potencia (RMS): 600 W Potencia de amplificador recomendada (RMS): 200-600 W Impedancia nominal: 4 Ω Sensibilidad (SPL a 1 W/1 m): 86.7 dB Iluminación LED: No Diámetro nominal de la bobina de voz: 4" (102 mm) Material del cono: Polipropileno relleno de mica moldeado por inyección Conexiones de los altavoces: Conectores de pala Conexión LED: Cable de conexión con cable 20 AWG de 4 conductores (solo en determinados modelos deportivos) Desempeño y Audio Gestión continua de potencia (RMS): 600 W Potencia de amplificador recomendada (RMS): 200-600 W Sensibilidad (SPL a 1 W/1 m): 86.7 dB Impedancia nominal: 4 Ω Tipo de altavoz: Subwoofer con deflector infinito Diámetro nominal de la bobina de voz: 4" (102 mm) Material del cono: Polipropileno relleno de mica moldeado por inyección Iluminación LED: No Conexiones de los altavoces: Conectores de pala Conexión LED: Cable de conexión con cable 20 AWG de 4 conductores (solo en determinados modelos deportivos) Parámetros Thiele/Small Resonancia al aire libre (FS): 35.34 Hz "Q" eléctrica (Qes): 0.856 "Q" mecánica (Qms): 10.389 "Q" total (Qts): 0.791 Cumplimiento equivalente (Vas): 56.35 L Excursión lineal unidireccional (Xmax): 18.5 mm (0.73 in) Eficiencia de referencia (NO): 0.28% Área efectiva del pistón (SD): 0.052 m² Resistencia de CC (RE): 3.543 Ω Desplazamiento del diafragma: 4.19 L (0.148 cu ft) *Notas: Las especificaciones de Xmax se han obtenido mediante el método de recorrido lineal máximo de la bobina de voz en una dirección, sin aplicar factores de corrección. Físicas y Eléctricas Tamaño: 12" (304.8 mm) Color: Blanco Dimensiones físicas (diámetro): 356 mm (14 in) Dimensiones físicas (profundidad): 12" clásico: 239 mm (9.39 in) Peso: 11.5 kg (25.35 lb) Impedancia nominal: 4 Ω Resistencia de CC (RE): 3.543 Ω Desplazamiento del diafragma: 4.19 L (0.148 cu ft) Dimensiones de Montaje Espacio libre de profundidad de montaje: 202 mm (7.94 in) Prominencia de la rejilla frontal: 12" clásico: 37 mm (1.45 in) Orificio de montaje: 306 mm (12.0625 in) Círculo del orificio de los pernos: 325 mm (12.813 in) Especificaciones de la Caja Sellada Grosor de la pared: 19 mm (0.75 in) Grosor del deflector delantero: 19 mm (0.75 in) Volumen (neto int.): 85 L Anchura externa (W): 610 mm (24 in) Altura externa (H): 470 mm (18.5 in) Profundidad externa (D): 400 mm (15.75 in) Frecuencia de corte de -3 dB (F3): 35.52 Hz Resonancia del sistema (FC): 45.58 Hz Q del sistema en resonancia (QTC): 1.02 Especificaciones de la Caja con Puerto Grosor de la pared: 19 mm (0.75 in) Grosor del deflector delantero: 19 mm (0.75 in) Volumen (neto int.): 141.6 L Anchura externa (W): 762 mm (30 in) Altura externa (H): 470 mm (18.5 in) Profundidad externa (D): 521 mm (20.5 in) Diámetro de puerto interno (ID): 127 mm (5 in) Longitud de puerto (L): 343 mm (13.5 in) Frecuencia de sintonización (FB): 25 Hz Frecuencia de corte de -3 dB (F3): 20.96 Hz Notas de Instalación Las recomendaciones de caja indicadas son dimensiones externas calculadas para un material de 19 mm (0.75 in) de grosor. Si se utiliza un material de 16 mm (0.625 in) de grosor, se deben restar 6.5 mm (0.25 in) a cada dimensión. No se deben utilizar materiales con un grosor inferior a 16 mm (0.625 in), ya que puede verse afectada la rigidez de la caja. Todos los volúmenes de caja indicados son volúmenes internos netos; debe añadirse el desplazamiento de los controladores, los puertos y las abrazaderas para obtener el volumen interno bruto final. Si se montan varios altavoces en una caja común, deben recalcularse las dimensiones de la caja y los puertos. Se recomienda su uso en un sistema doblemente amplificado utilizando satélites y un amplificador de alta calidad. No se recomienda su uso con un filtro de cruce pasivo (bobina), ya que este tipo de dispositivo afectará negativamente al rendimiento.
Datos del producto
- Modelo
- 10-03285-00
- ID de producto
- 261549
- Marca
- JL AUDIO
- Categoría
- Radiocomunicación
- Clave SAT
- 52161512 · Altoparlantes
- Medidas (alto × largo × ancho)
- 36 × 24 × 36 cm
- Peso
- 11.5 kg
