Descripción

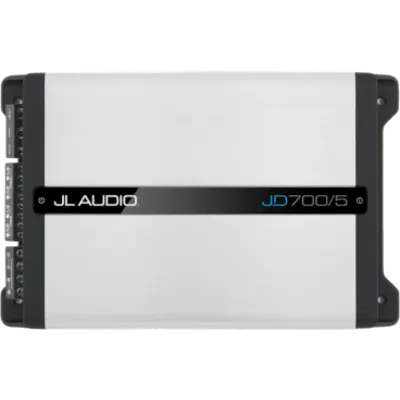

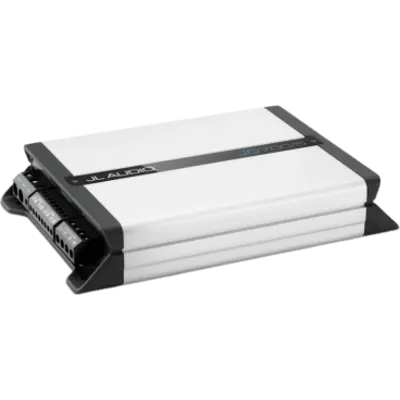

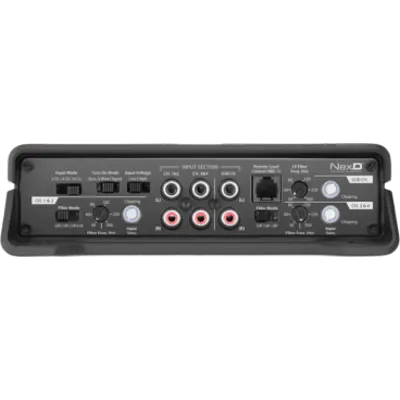

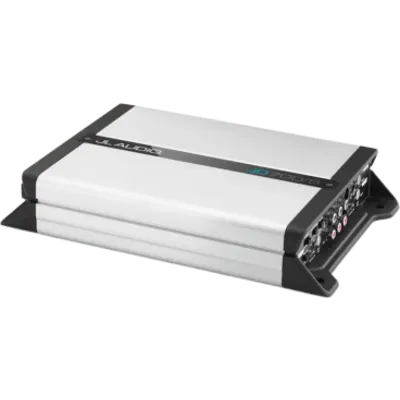

El JL Audio JD700/5 es un amplificador de sistema para coche de 5 canales y 700 W, diseñado para aplicaciones de audio automotriz de alta exigencia. Utiliza arquitectura Clase D, lo que permite una alta eficiencia energética y una disipación térmica reducida en un chasis compacto de 53 mm de altura, 242 mm de anchura y 190 mm de profundidad, con un peso de 2.97 kg. Entrega potencia nominal continua RMS configurable según la tensión de alimentación y la impedancia de carga: 4 x 75 W + 1 x 180 W a 14.4 V y 4 Ω, 4 x 100 W + 1 x 300 W a 14.4 V y 2 Ω, 4 x 60 W + 1 x 180 W a 12.5 V y 4 Ω, y 4 x 90 W + 1 x 300 W a 12.5 V y 2 Ω, con THD+N inferior al 1 %. Incorpora procesamiento de señales con filtros activos de 12 dB/octava para los canales 1-2, 3-4 y subwoofer, con modos paso bajo, paso alto, paso de banda y rango de frecuencia de 50 Hz a 500 Hz, extensible hasta 5 kHz mediante multiplicador x10 en los canales 1 y 2. Dispone de refuerzo de graves con ecualizador de 0 a +12 dB a 45 Hz, control de nivel remoto opcional RBC-1 para el subcanal, y circuitos de protección contra subtensión/sobretensión, temperatura excesiva y cortocircuito de salida. Es una solución profesional para integradores que requieren un amplificador de 5 canales versátil, con alimentación de 10.5 a 16 V CC, fusible de 60 A y cableado mínimo de 4 AWG para tierra/alimentación. Características Generales Tipo: Amplificador de sistema para coche Canales: 5 Clase del amplificador: Clase D Voltaje de funcionamiento: 10.5-16 V de CC Valor del fusible: 60 A Tipos de fusible recomendados: AFS, AGU o MaxiFuse™ Calibre mín. cable de tierra/alimentación de cobre: Cable de 4 AWG Control de nivel remoto: Opcional (RBC-1) Modos nivel remoto: Solo subcanal Potencia y Rendimiento Potencia RMS (14.4 V, 4 Ω, <1 % THD): Principal: 4 x 75 W; Sub: 1 x 180 W Potencia RMS (14.4 V, 2 Ω, <1 % THD): Principal: 4 x 100 W; Sub: 1 x 300 W Potencia RMS (12.5 V, 4 Ω, <1 % THD): Principal: 4 x 60 W; Sub: 1 x 180 W Potencia RMS (12.5 V, 2 Ω, <1 % THD): Principal: 4 x 90 W; Sub: 1 x 300 W Relación señal/ruido (potencia nominal más alta, A, 20 Hz-20 kHz): Canales principales >104 dB; Subwoofer >80 dB Relación señal/ruido (1 W, A, 20 Hz-20 kHz): Canales principales >84 dB; Subwoofer >60 dB Factor de amortiguación a 4 Ω: >150/50 Hz Factor de amortiguación a 2 Ω: >75/50 Hz THD+N a la potencia nominal: Canales principales <1 % a 2 Ω por canal; Subwoofer <1 % a 2 Ω por canal Respuesta de frecuencia (+0, -1 dB): 12 Hz-22 kHz Respuesta de frecuencia canales principales: 12 Hz-22 kHz Respuesta de frecuencia subwoofer: 7 Hz-500 Hz Rango de tensión de entrada en entradas RCA: Conmutable de 200 mV-2 V RMS (bajo) a 800 mV-8 V RMS (alto) Físicas y Eléctricas Altura: 53 mm (2.10″) Anchura: 242 mm (11.86″) Profundidad: 190 mm (7.50″) Peso: 2.97 kg (6.55 lb) Voltaje de funcionamiento: 10.5-16 V de CC Valor del fusible: 60 A Tipos de fusible recomendados: AFS, AGU o MaxiFuse™ Calibre mín. cable de tierra/alimentación de cobre: Cable de 4 AWG Procesamiento de Señales Modos de filtro canales 1 y 2: Desactivado, paso bajo o paso alto x10 Pendientes de filtro canales 1 y 2: 12 dB/octava Rango de frecuencia canales 1 y 2: 50 Hz-500 Hz (x10: 500 Hz-5 kHz) Modos de filtro canales 3 y 4: Desactivado, paso alto o paso de banda Pendientes de filtro canales 3 y 4: 12 dB/octava Rango de frecuencia canales 3 y 4: 50 Hz-500 Hz Modos de filtro canal del subwoofer: Desactivado o solo paso bajo Pendientes de filtro canal del subwoofer: 12 dB/octava Rango de frecuencia canal del subwoofer: 50 Hz-500 Hz Refuerzo de graves: Sí Ecualizador de refuerzo de graves: 0 a +12 dB a 45 Hz Protecciones y Control Circuitos de protección: Subtensión/sobretensión de entrada Protección: Temperatura excesiva Protección: Cortocircuito de salida Control de nivel remoto: Opcional (RBC-1) Modos nivel remoto: Solo subcanal
Datos del producto
- Modelo
- 10-03883-00
- ID de producto
- 261814
- Marca
- JL AUDIO
- Categoría
- Radiocomunicación
- Clave SAT
- 45111700 · Equipo de composición y presentación de sonido, hardware y controladores
- Medidas (alto × largo × ancho)
- 5 × 19 × 24 cm
- Peso
- 2.97 kg
