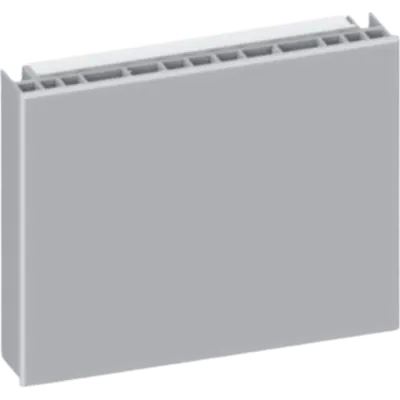

Name: Módulo de Potencia Phase-Adaptive / 16 A / 120 V~ / 1920 W / Regulación Leading-Edge y Trailing-Edge / RTISS Equipped / Air-Gap Off / Montaje en Caja 2 Gang / Plenum
Brand: LUTRON ELECTRONICS
SKU: PHPMWBX120WH

Módulo de Potencia Phase-Adaptive / 16 A / 120 V~ / 1920 W / Regulación Leading-Edge y Trailing-Edge / RTISS Equipped / Air-Gap Off / Montaje en Caja 2 Gang / Plenum

SKU PHPMWBX120WH

Características principales

Control de 1 zona con carga completa de 16 A
Tecnología phase-adaptive: leading-edge o trailing-edge automático
Voltaje de control 120 V~ y carga 120 V~ / 1920 W
Compatible con incandescente, halógeno, bajo voltaje y neón
Circuito RTISS compensa variaciones de voltaje en tiempo real
Montaje en caja 2-gang o 4×4 pulgadas para plenum

Sobre pedido

Precio bajo cotización

Agrégalo a tu cotización y te respondemos el mismo día hábil con precio y disponibilidad.

Descripción

Lutron modelo: PHPM-WBX-120-WH El módulo de potencia Phase-Adaptive PHPM-WBX-120-WH de Lutron es un dispositivo de control de iluminación diseñado para aplicaciones profesionales que requieren regulación precisa de cargas de hasta 16 A. Este módulo utiliza tecnología phase-adaptive que selecciona automáticamente entre regulación de borde delantero (leading-edge) y borde trasero (trailing-edge), optimizando el rendimiento con transformadores de baja tensión. Es compatible con fuentes incandescentes, halógenas, de baja tensión electrónica y magnética, así como con neón y cátodo frío. El modelo PHPM-WBX-120-WH está diseñado para voltaje de control de 120 V~ y voltaje de carga de 120 V~, ofreciendo una capacidad de 1920 W. Su circuito RTISS Equipped compensa en tiempo real las variaciones de voltaje de línea, garantizando una regulación estable y continua. Este módulo se monta en cajas de pared de 2 gang o cajas de conexión de 4×4 pulgadas, y está certificado para uso en espacios de manejo de aire ambiental (plenum). Características Generales Tecnología: Phase-Adaptive (selección automática entre leading-edge y trailing-edge) Capacidad de carga: 16 A (1920 W a 120 V~) Voltaje de control: 120 V~ Voltaje de carga: 120 V~ Frecuencia: 50/60 Hz Tipos de carga compatibles: Incandescente, halógena, baja tensión electrónica (aprobada para control de fase inversa), baja tensión magnética, neón/cátodo frío Curva de regulación: Square Law, suave y continua Circuito RTISS Equipped: Compensación en tiempo real de variaciones de voltaje (+/-2% RMS/ciclo y +/-2% Hz/segundo) Apagado por aire (air-gap off): Sí Protección: Autoprotección contra sobrecorriente y sobretensión temporales LEDs de diagnóstico: Dos LEDs en el frente (visibles sin la placa frontal) Uso: Solo para interiores Certificaciones: cULus, NOM, RoHS, cumple con NEC 2014 300.22(C)(3) para plenum Desempeño Capacidad: 16 A Potencia máxima (120 V~): 1920 W Frecuencia: 50/60 Hz Carga mínima: 10 W Calor máximo: 135 BTU/hora Compensación de línea: RTISS Equipped (+/-2% RMS/ciclo, +/-2% Hz/segundo) Físicas y Eléctricas Alimentación (control): 120 V~ Alimentación (carga): 120 V~ Montaje: Caja de pared 2 gang (3.5 in / 89 mm de profundidad) o caja de conexión 4×4 in (102×102 mm, 2.1 in / 53 mm de profundidad) Orientación: Flechas hacia arriba para enfriamiento adecuado Espacio libre vertical: 4.5 in (114 mm) arriba y abajo de las placas frontales Inclinación máxima: 7° de la vertical Temp. operación: 32 a 104 °F (0 a 40 °C) Humedad relativa: Menos de 90% sin condensación Cableado: 12 AWG (2.5 mm²) cobre, 75 °C / 167 °F mínimo Pelado de cable: 1/2 in (12 mm) Contenido del Paquete Módulo de potencia Phase-Adaptive PHPM-WBX-120-WH Documentación técnica (incluye guía de instalación y especificaciones)
