Descripción

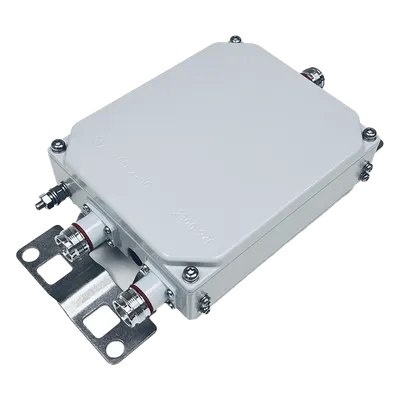

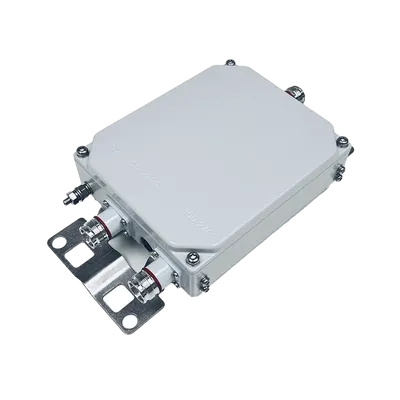

Diplexor diseñado para la combinación y separación eficiente de señales en bandas celulares de 617-2180 MHz y 2300-2700 MHz. Las entradas presentan aislamiento optimizado para minimizar la interacción entre bandas, con pérdida de inserción reducida en cada rango de frecuencia asignado. El diseño mecánico prioritiza la reducción de intermodulación pasiva, logrando valores PIM excepcionalmente bajos. Es compatible con redes celulares coaxiales distribuidas para interiores (DAS) y arquitecturas D-RAN, permitiendo la inyección de servicios BRS y WCS en infraestructuras multibanda. La versión BK-693EW ofrece configuración de montaje dual para implementaciones MIMO 2×2. Características Principales Aislamiento de entrada de 50 dB entre puertos PIM bajo garantizado de -161 dBc para señal limpia Conectores 4.3-10 hembra de alto rendimiento Clasificación IP67 para entornos exteriores severos Pérdida de inserción mínima en bandas asignadas Configuración dual disponible para aplicaciones MIMO 2×2 Especificaciones Técnicas Bandas de Frecuencia Banda baja: 617-2180 MHz Banda alta: 2300-2700 MHz Potencia y PIM Potencia nominal: 200 W por puerto PIM garantizado: -161 dBc Aislamiento y Conectividad Aislamiento de entrada: 50 dB Conectores: 4.3-10 hembra Protección Ambiental Clasificación: IP67 Protección: Contra polvo y agua Variantes Disponibles BK-693E: Configuración estándar BK-693EW: Montaje dual para MIMO 2×2 Aplicaciones Recomendadas Redes DAS (Distributed Antenna System) para interiores Infraestructura D-RAN (Distributed RAN) Despliegues Small Cell multibanda Inyección de servicios BRS y WCS en redes existentes Sistemas MIMO 2×2 con variantes de montaje dual
Datos del producto
- Modelo
- BK693E
- ID de producto
- 223031
- Marca
- MICROLAB
- Categoría
- Radiocomunicación
- Clave SAT
- 32101500 · Conjuntos de circuitos y componentes de radiofrecuencia (RF)
- Peso
- 1.91 kg
