Descripción

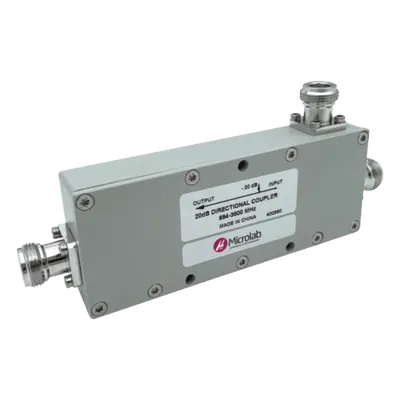

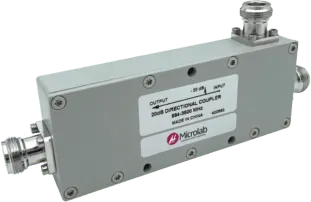

Microlab modelo: CC-EP-20-738FN El Acoplador Direccional CC-EP-20-738FN de la serie Enterprise+ de Microlab es un acoplador de tipo stripline de banda ancha diseñado específicamente para aplicaciones comerciales de telefonía móvil y redes LTE privadas en entornos de sistemas de distribución de antenas pasivos y activos. Este dispositivo ofrece un rango de frecuencia extendido de 694 a 3800 MHz con un diseño que proporciona acoplamiento definido de señal, alta directividad y mínimas pérdidas, permitiendo una distribución óptima de la señal en aplicaciones multibanda. La serie ofrece una variedad de valores de acoplamiento (5-30 dB) con baja pérdida de inserción (desde 0.4 dB) y precisión (±0.8 a ±1.3 dB), permitiendo la optimización de la distribución de señal en sistemas DAS. Cuenta con un VSWR máximo de 1.3:1 en todos sus puertos, impedancia de 50Ω, y estándar de protección IP65 para uso en exteriores, con opciones de conectores N-type Características Generales Modelo: CC-EP-20-738FN Marca: Microlab Categoría: Acoplador Direccional Aplicaciones: Sistemas DAS pasivos y activos, telefonía móvil comercial, redes LTE privadas Característica Principal: Diseño stripline con acoplamiento definido, alta directividad y mínimas pérdidas Desempeño Frecuencia: 694 a 3800 MHz VSWR: 1.3:1 máximo en todos los puertos PIM: < -155 dBc (-112 dBm) mínimo (con pruebas de 2x+43 dBm tones) Impedancia: 50Ω nominal Directividad: 20 dB mínimo Temperatura de Operación: -35°C a +65°C Protección Ambiental: IP65 Especificaciones Técnicas Potencia: 300 W promedio Conectores: N hembra Acabado: Pintado RoHS: Cumple Características Eléctricas Acoplamiento: 20 dB Pérdida de Inserción: 0.4 dB Precisión: ±1.2 Especificaciones Mecánicas Dimensiones: 122 x 48 x 23mm (N hembra) Peso: 0.74 lbs (0.34kg) (N hembra) Documentación ✉️ Ficha Técnica Oficial
Datos del producto
- Modelo
- CCEP20738FN
- ID de producto
- 250342
- Marca
- MICROLAB
- Categoría
- Radiocomunicación
- Clave SAT
- 32101500 · Conjuntos de circuitos y componentes de radiofrecuencia (RF)

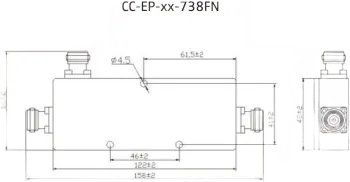

- Medidas (alto × largo × ancho)
- 7 × 4 × 17 cm
- Peso
- 0.55 kg
