Descripción

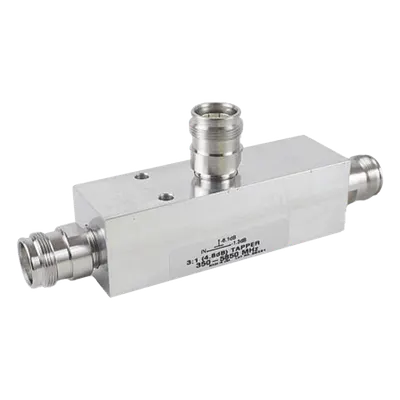

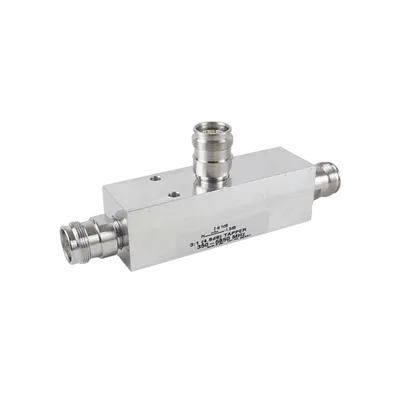

El separador de la serie DN-X4FE divide señales celulares de alta potencia en proporciones fijas de 1000:1 a 2:1 con reflexiones y pérdidas mínimas en el rango de 350 a 5930 MHz, excluyendo la banda de 1550 a 1650 MHz. Su diseño asimétrico garantiza excelente VSWR de entrada y uniformidad de acoplamiento incluso en divisiones de 2:1. La construcción con dieléctrico de aire y reducidas uniones de soldadura minimiza pérdidas y mejora la confiabilidad operativa. El chasis liviano permite fijación mural sencilla mediante el soporte suministrado, facilitando su despliegue en infraestructuras de telecomunicaciones. Características principales División asimétrica 1000:1 a 2:1 para señales celulares Baja pérdida de inserción RF en rango 350-5930 MHz Potencia promedio 500W, pico de 3kW PIM -161 dBc con 2 tonos a +43 dBm Conectores 4.3-10 (F) con protección IP67 Diseño asimétrico con VSWR 1.2:1 Especificaciones técnicas Tipo de producto Separador RF (Tap) Atenuación de tap 30 dB (1000:1) Rango de frecuencia 350 - 5930 MHz Exclusión de banda 1550 - 1650 MHz (sin acoplamiento) Potencia promedio 500 W Potencia de pico 3 kW PIM (intermodulación pasiva) -161 dBc (2 tonos a +43 dBm) VSWR 1.2:1 Conectores 4.3-10 (F) Protección ambiental IP67 Diseño constructivo Asimétrico, dieléctrico de aire Montaje Pared con soporte incluido Series relacionadas: DN-X4FN y DN-X4FD para configuraciones de tap similares.
Datos del producto
- Modelo
- DN-14FE
- ID de producto
- 212301
- Marca
- MICROLAB
- Categoría
- Radiocomunicación
- Clave SAT
- 32101500 · Conjuntos de circuitos y componentes de radiofrecuencia (RF)
- Peso
- 0.1 kg
