¿Qué es?

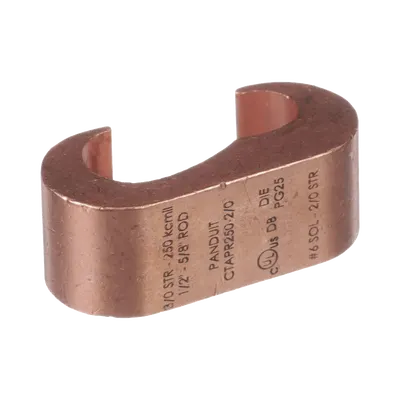

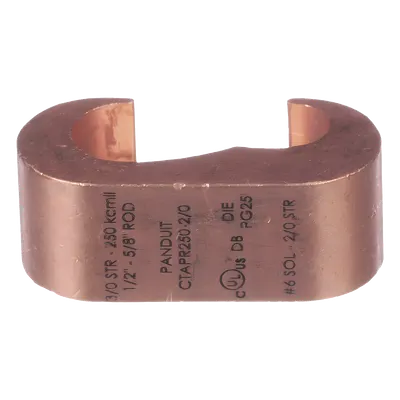

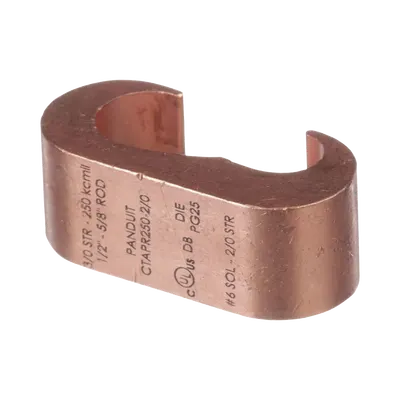

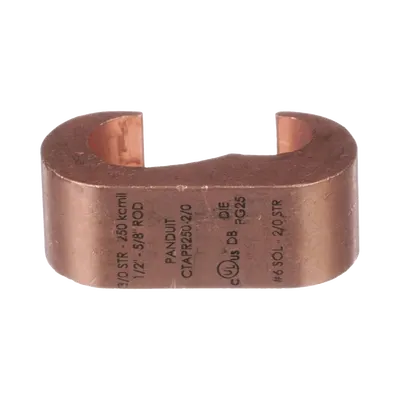

El PANDUIT CTAPR250-2/0-L es un conector de compresión estilo E para aplicaciones de puesta a tierra. Está fabricado en cobre de alta conductividad y permite unir conductores de cobre sólido o trenzado dentro de los rangos indicados para el modelo. Está diseñado para conexiones cable a cable de hasta 36 kV y opera a temperaturas de hasta 90 °C. Cuenta con listado UL 486 para enterramiento directo y es compatible con herramientas de compresión estándar de la industria. El paquete incluye una pieza.
¿Para qué sirve?
Se utiliza para realizar conexiones de conductores de cobre en sistemas de puesta a tierra de instalaciones eléctricas profesionales. Puede integrarse en proyectos donde se requieran conexiones cable a cable o una unión con una varilla de tierra dentro de las medidas especificadas para el producto.
¿Cómo se compara?
A diferencia de conectores de puesta a tierra de otros estilos o materiales, este modelo es de compresión estilo E y está fabricado en cobre. Sus rangos para conductores, capacidad de 36 kV en conexiones cable a cable y aprobación para enterramiento directo ayudan a determinar si corresponde a las necesidades de la instalación.
Preguntas frecuentes
¿Qué conductores acepta el PANDUIT CTAPR250-2/0-L?
Acepta conductores de cobre sólido y trenzado. El rango indicado para el conductor principal va de 3/0 AWG trenzado a 250 Kcmil; el conductor derivado admite 6-2/0 AWG trenzado o 6-3/0 AWG sólido.
¿Se puede utilizar en instalaciones subterráneas?
Sí. El producto cuenta con aprobación UL 486 para enterramiento directo.
¿Qué rango de temperatura y capacidad eléctrica tiene?
Opera hasta 90 °C y tiene una capacidad de 36 kV en conexiones cable a cable.
¿Qué medidas de varilla de tierra acepta?
La varilla puede tener un diámetro de 1/2 in (12.8 mm) como mínimo y 5/8 in (14.2 mm) como máximo.
¿Qué incluye el paquete?
Incluye una pieza del conector de compresión.
Datos del producto
- Modelo
- CTAPR250-2/0-L
- ID de producto
- 237122
- Marca
- PANDUIT
- Categoría
- Cableado Estructurado
- Clave SAT
- 27112100 · Herramientas de sujeción y fijación
- Medidas (alto × largo × ancho)
- 11 × 16 × 15 cm
- Peso
- 0.94 kg
