Descripción

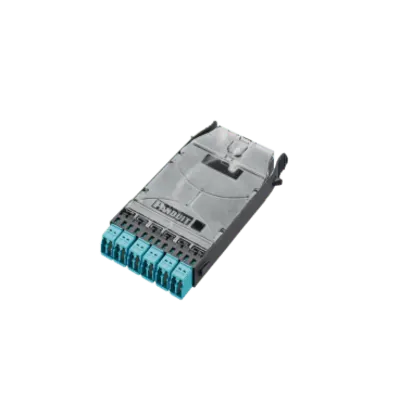

El cassette de fibra óptica HD Flex de Panduit es un módulo de conexión de alto rendimiento diseñado para su uso en sistemas de cableado estructurado, ofreciendo una amplia gama de opciones de implementación para redes Ethernet y Fibre Channel. Disponible en configuraciones de 4, 6 y 12 puertos, con múltiples opciones de conectores frontales y traseros, incluyendo LC, LC/APC, SC, SC/APC y MPO. Soporta fibras multimodo OM3, OM4 y OM4+ Signature Core, así como monomodo OS2, con pérdidas de inserción optimizadas y ultra bajas. Los cassettes están diseñados para facilitar la gestión de cables, acelerar el despliegue y mejorar la flexibilidad y manejabilidad, reduciendo los costos de instalación. Cumplen con los estándares ISO/IEC 11801, ANSI/TIA-568-C.3, TIA-604-5 y TIA-604-10, y son compatibles con RoHS. Características Generales Tipo de Fibra: Multimodo OM3, OM4, OM4+; Monomodo OS2 Conectividad Frontal: LC, LC/APC, SC, SC/APC, MPO Conectividad Trasera: MPO, MPO macho, 12 y 24 fibras para empalme Temperatura de Operación: 0°C a 70°C (32°F a 158°F) Temperatura de Almacenamiento: -40°C a 70°C (-40°F a 158°F) Temperatura de Instalación: 0°C a 60°C (32°F a 140°F) Pérdida de Inserción: Multimodo desde 0.10 dB; Monomodo desde 0.35 dB Pérdida de Retorno: >26 dB (LC multimodo), >55 dB (LC monomodo), >65 dB (LC/APC monomodo) Durabilidad del Conector: 500 ciclos de acoplamiento Conteo de Fibras: 24 (cassette y tethered), 24 (splice) Material del Manguito de Empalme: Cerámica de zirconia Capacidad de Empalme: 24 empalmes discretos, 48 empalmes de cinta Estándares: ISO/IEC 11801, ANSI/TIA-568-C.3, TIA-604-5, TIA-604-10, RoHS Desempeño Pérdida de Inserción Multimodo: Optimized Cassette/Breakout: 0.5 dB; Ultra Low Loss Cassette/Breakout: 0.35 dB; Optimized Loss Splice: 0.15 dB + pérdida de empalme; Ultra Low Loss Splice: 0.10 dB + pérdida de empalme Pérdida de Inserción Monomodo: Standard (1) 24F MPO: 1.2 dB; Standard Cassette/Breakout: 0.75 dB; Standard Loss Splice: 0.35 dB + pérdida de empalme Pérdida de Retorno: Multimodo: >26 dB (LC); Monomodo: >55 dB (LC), >65 dB (LC/APC) Durabilidad: 500 ciclos de acoplamiento (ANSI/TIA-586C.3) Conteo de Fibras: 24 (cassette y tethered), 24 (splice) Material del Manguito: Cerámica de zirconia Capacidad de Empalme: 24 discretos, 48 cinta Físicas y Eléctricas Temperatura de Operación: 0°C – 70°C (32°F – 158°F) Temperatura de Almacenamiento y Envío: -40°C – 70°C (-40°F – 158°F) Temperatura de Instalación: 0°C – 60°C (32°F – 140°F) Estándares: ISO/IEC 11801, ANSI/TIA-568-C.3, TIA-604-5 (FOCIS-5), TIA-604-10 (FOCIS-10), RoHS Conectividad y Configuraciones Tipos de Fibra: Multimodo OM3 50/125μm, OM4 50/125μm, OM4+ Sig Core 50/125μm; Monomodo OS2 9/125μm Conectividad Frontal: LC, LC/APC Duplex (Shuttered), SC, SC/APC Duplex, MPO (Key-up to Key-up, Key-up to Key-down) Conectividad Trasera: MPO con conector macho, MPO (Key-up to Key-up Method B, Key-up to Key-down Method A), 12 y 24 fibras para empalme (ribbon, 250μm) Configuraciones de Puertos: 4, 6, 12 puertos Tipos de Cassettes: Duplex LC/LC/APC, Duplex SC/SC/APC, Breakout, Splice, Adapter Panels, Dark Fiber Conversion, Mesh/Shuffle, Blank/Filler Modelos Disponibles HD Flex Cassettes – Duplex LC, LC/APC 6-port, 12-fiber (1 MPO): FHCZO-12-10AS, FHCZO-12-10AF, FHCZO-12-10U, FHCSA-12-10AS, FHCSA-12-10AF, FHCSA-12-10U, FHCZA-12-10AS, FHCZA-12-10AF, FHCZA-12-10U, FHCXO-12-10AS, FHCXO-12-10AF, FHCXO-12-10U, FHC9N-12-10AS, FHC9N-12-10AF, FHC9N-12-10U, FHC9N-12-LAAS, FHC9N-12-LAAF, FHC9N-12-LAU 12-port, 24-fiber (2 MPOs): FHCZO-24-10AS, FHCZO-24-10AF, FHCZO-24-10U, FHCSA-24-10AS, FHCSA-24-10AF, FHCSA-24-10U, FHCZA-24-10AS, FHCZA-24-10AF, FHCZA-24-10U, FHCXO-24-10AS, FHCXO-24-10AF, FHCXO-24-10U, FHC9N-24-10AS, FHC9N-24-10AF, FHC9N-24-10U, FHC9N-24-LAAS, FHC9N-24-LAAF, FHC9N-24-LAU 12-port, 24-fiber (1 MPO24): FHCZO-24F-10A, FHCXO-24F-10A, FHC9N-24F-10A, FHC9N-24F-LAA HD Flex 4-to-1 Breakout Cassettes 4-port, 8-fiber (1 MPO): FHC3ZO-08H-10B, FHC3ZA-08H-10B, FHC3XO-08H-10B, FHC39N-08H-10A, FHC39N-08H-LAA 6-port, 8-fiber (1 MPO): FHC3ZO-08-10BN, FHC3ZA-08-10BN, FHC3XO-08-10BN, FHC39N-08-10AN 12-port, 24-fiber (3 MPO): FHC3ZO-24H-10B, FHC3ZA-24H-10B, FHC3XO-24H-10B, FHC39N-24H-10A HD Flex Cassettes – Duplex SC, SC/APC 12-port, 12-fiber (1 MPO): FHCZN-12-03AS, FHCZN-12-03AF, FHCZN-12-03U, FHCXN-12-03AS, FHCXN-12-03AF, FHCXN-12-03U, FHC9N-12-03AS, FHC9N-12-03AF, FHC9N-12-03U, FHC9N-12-3GAS, FHC9N-12-3GAF, FHC9N-12-3GU HD Flex Splice Cassettes – LC, LC/APC 6-port, 12-fiber: FHSZO-12-10P, FHSZO-12-10R, FHSZA-12-10P, FHSZA-12-10R, FHSXO-12-10P, FHSXO-12-10R, FHS9N-12-10P, FHS9N-12-10R, FHS9N-12-LAP, FHS9N-12-LAR 12-port, 24-fiber: FHSZA-24-10P, FHSZA-24-10R, FHS9N-24-10P, FHS9N-24-10R, FHS9N-24-LAP, FHS9N-24-LAR Splice Only Cassette – No front connectivity: FHSN-24 HD Flex Splice Cassettes – Duplex SC, SC/APC 12-port, 12-fiber: FHSZA-12-03P, FHSZA-12-03R, FHS9N-12-03P, FHS9N-12-03R, FHS9N-12-3AP, FHS9N-12-3AR HD Flex LC and MPO Fiber Adapter Panels 4-port: FHSXN-08-10N, FHS9N-08-10N, FHS9N-08-LAN, FHMP-4-ABL, FHMP-4-BCG, FHMP-4-ARD 6-port: FHSXN-12-10N, FHS9N-12-10N, FHS9N-12-LAN, FHMP-6-ABL, FHMP-6-BCG, FHMP-6-ARD HD Flex Dark Fiber Conversion Cassettes 6-port: FH4ZU-24-NMNMA, FH4ZU-24-NMNMB, FH4ZU-48-NMNMA, FH4ZU-48-NMNMB HD Flex Mesh/Shuffle Cassettes 6-port: FHMZO-32-M, FHMXO-32-M, FHM9N-32-M HD Flex Blank/Filler Panels 4-port: FHSBBL04W 6-port: FHSBBL06W 12-port: FHSBBL12W
Datos del producto
- Modelo
- FHSZO-12-10P
- ID de producto
- 183137
- Marca
- PANDUIT
- Categoría
- Cableado Estructurado
- Clave SAT
- 43223328 · Panel de conexión de fibra óptica
- Medidas (alto × largo × ancho)
- 2 × 20 × 10 cm
- Peso
- 0.14 kg
