¿Qué es?

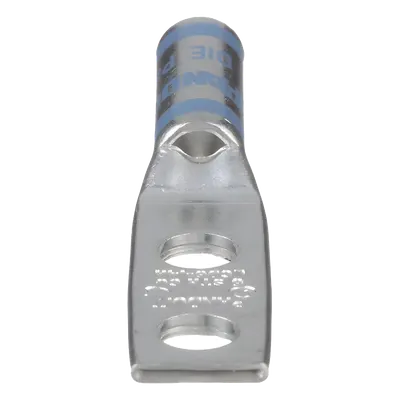

La PANDUIT LCD6-14A-L es una terminal de compresión de doble ojillo para conductores calibre 6 AWG. Su diseño en ángulo recto y la separación de 16 mm entre orificios permiten fijarla con dos tornillos prisioneros de 1/4 in, de acuerdo con la aplicación. Está fabricada en cobre estañado e incorpora una mirilla para revisar visualmente que el conductor se haya insertado por completo. El tambor codificado por color y sus números de índice ayudan a identificar la matriz de prensado adecuada. Cuenta con listado UL y certificación CSA.
¿Para qué sirve?
Sirve para terminar y fijar un conductor 6 AWG en conexiones eléctricas que requieren una terminal de compresión de doble punto. Su orientación en ángulo recto puede ser útil en tableros, equipos e instalaciones industriales o de infraestructura donde el espacio de acceso es limitado. La mirilla facilita la inspección visual de la inserción antes del prensado, mientras que los dos orificios permiten sujetar la terminal con tornillos prisioneros de 1/4 in.
¿Cómo se compara?
A diferencia de una terminal de un solo ojillo o de una terminal recta, este modelo ofrece dos puntos de fijación y una orientación en ángulo recto para determinadas necesidades de montaje. También integra una mirilla de inspección y un tambor codificado por color para apoyar la revisión de la inserción y la selección de matriz.
Preguntas frecuentes
¿Para qué calibre de conductor está diseñada la PANDUIT LCD6-14A-L?
Está diseñada para conductores calibre 6 AWG.
¿Qué separación hay entre los orificios?
La separación entre orificios es de 16 mm (0.63 in). La terminal tiene doble barreno para tornillos prisioneros de 1/4 in.
¿Para qué sirve la mirilla de inspección?
Permite revisar visualmente que el conductor esté insertado por completo en la terminal antes de realizar el prensado.
¿De qué material está hecha?
Está fabricada en cobre estañado.
¿Qué certificaciones se indican para este producto?
Los datos del producto indican listado UL y certificación CSA.
Datos del producto
- Modelo
- LCD6-14A-L
- ID de producto
- 200211
- Marca
- PANDUIT
- Categoría
- Cableado Estructurado
- Clave SAT
- 39121448 · Conector de cable o alambre de compresión
- Peso
- 0.84 kg
