Descripción

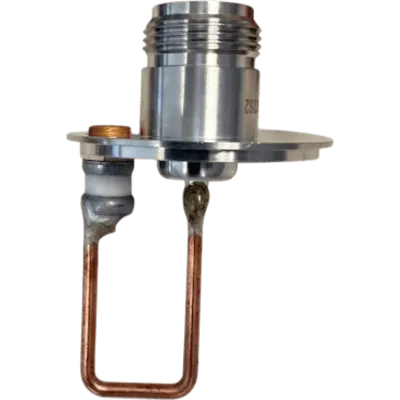

Sinclair modelo: 350586 El Sinclair 350586 es un loop de acoplamiento de precisión diseñado para operar en la banda VHF, específicamente en el rango de 138 a 174 MHz. Este componente facilita la transferencia óptima de energía de radiofrecuencia dentro de cavidades resonantes y filtros, con una impedancia nominal de 50 Ohms. Su lazo está fabricado en cobre, utilizando tubo o hilo sólido para garantizar alta conductividad, mientras que el cuerpo y la base están construidos en aleación metálica mecanizada. La interfaz de conexión es un conector N hembra y su fijación se realiza mediante una base con brida circular para un montaje seguro en la cavidad. Está diseñado para ser directamente compatible con el Duplexer modelo Q2220E, lo que lo hace adecuado para aplicaciones profesionales de RF en sistemas de comunicaciones VHF. Características Generales Marca: Sinclair (Sinclair Technologies) Modelo: 350586 Tipo de Producto: Loop de Acoplamiento (Coupling Loop) Rango de Frecuencias: 138-174 MHz Banda: VHF Impedancia Nominal: 50 Ohms Aplicación de Ajuste: Acoplamiento de señal para cavidades de RF Material del Lazo (Loop): Cobre (tubo/hilo sólido para alta conductividad) Material del Cuerpo/Base: Aleación metálica mecanizada (apariencia de aluminio/acero inoxidable) Interfaz de Conexión: Conector N Hembra Fijación: Base con brida circular para montaje seguro en la cavidad Compatibilidad de Equipo: Diseñado para ser directamente compatible con el Duplexer modelo Q2220E Especificaciones Eléctricas Rango de Frecuencias: 138-174 MHz Banda: VHF Impedancia Nominal: 50 Ohms Aplicación de Ajuste: Acoplamiento de señal para cavidades de RF Materiales y Construcción Material del Lazo (Loop): Cobre (tubo/hilo sólido para alta conductividad) Material del Cuerpo/Base: Aleación metálica mecanizada (apariencia de aluminio/acero inoxidable) Interfaz de Conexión: Conector N Hembra Fijación: Base con brida circular para montaje seguro en la cavidad Compatibilidad y Montaje Equipo Compatible: Duplexer modelo Q2220E Aplicación: Transferencia óptima de energía de radiofrecuencia dentro de cavidades resonantes y filtros Montaje: Base con brida circular para montaje seguro en la cavidad
Datos del producto
- Modelo
- 350586
- ID de producto
- 262037
- Marca
- SINCLAIR
- Categoría
- Radiocomunicación
- Clave SAT
- 46171619 · Sistemas de seguridad o de control de acceso
- Medidas (alto × largo × ancho)
- 2 × 5 × 2 cm
- Peso
- 0.2 kg
