Descripción

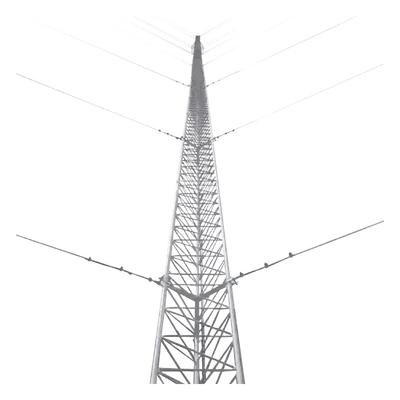

Torre arriostrada de piso con altura de 48 m (157.5 ft) compuesta por 16 tramos modulares de 3 m con ancho de cara de 45 cm. Estructura fabricada bajo normativa ISO 9001:2015 con galvanizado electrolítico conforme a ASTM B-633, diseñada específicamente para instalaciones en zonas desérticas o de baja humedad donde la corrosión atmosférica es mínima. Soporta carga axial máxima de 500 kg y resistencia al viento de 200 km/h. El diseño modular facilita el transporte, almacenamiento y montaje progresivo en campo, con inspección completa tramo por tramo durante el ensamble. No incluye retenida. Características Generales • Normativa de fabricación: ISO 9001:2015 • Altura total: 48 m (157.5 ft) en 16 tramos de 3 m • Ancho de cara: 45 cm • Carga axial máxima: 500 kg • Resistencia al viento: 200 km/h • Protección anticorrosiva: Galvanizado electrolítico ASTM B-633 • Aplicación: Intemperie, zonas desérticas o baja humedad • Inspección: 100% ensamble tramo por tramo • Diseño modular para transporte e instalación Desempeño Estructural Carga axial máxima: 500 kg Resistencia al viento: 200 km/h Altura: 48 m (157.5 ft) Tramos: 16 de 3 m cada uno Ancho de cara: 45 cm Físicas y Materiales Material: Acero galvanizado electrolítico Normativa galvanizado: ASTM B-633 Normativa fabricación: ISO 9001:2015 Ambiente recomendado: Zonas secas, baja humedad Diseño: Modular, arriostrado de piso Contenido del Paquete 16 × STZ45: Tramo de torre 45 cm ancho de cara 1 × SCZ45: Copete con opresor para pararrayo 1 × SBZ45: Base para torre de 45 cm 1 × SAB45: Ancla para base de torre 35/45 6 × SJB: [Accesorios de unión/junta] Nota: Este kit no incluye retenida. Se requiere análisis estructural adicional para determinar el sistema de retenida según condiciones locales de viento, suelo y carga de antenas. La galvanización electrolítica ASTM B-633 está optimizada para ambientes de baja corrosión; para ambientes marinos o industriales con alta humedad, consultar especificaciones de protección adicional.
Datos del producto
- Modelo
- KTZ-45E-048
- ID de producto
- 75880
- Marca
- SYSCOM TOWERS
- Categoría
- Redes e IT
- Clave SAT
- 43222903 · Torre o soporte para telecomunicaciones
