Descripción

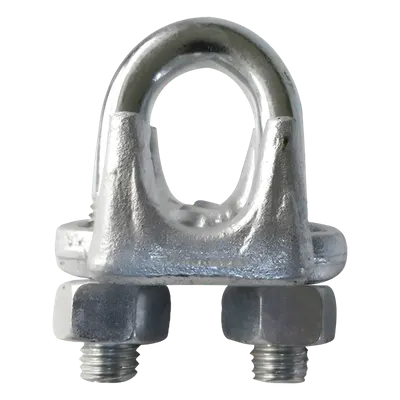

Nudo forjado diseñado para instalaciones con cable de retenida en aplicaciones de carga constante o alta demanda. Cumple con la especificación FFC 4500 Tipo 1 Clase 1, estándar aplicable a elementos de sujeción para infraestructura de telecomunicaciones y torres de comunicación. El torque recomendado de 45 lb-ft asegura el apriete correcto sin comprometer la integridad del cable de acero. Requiere mínimo 2 nudos por unión para garantizar la distribución adecuada de esfuerzos mecánicos. La longitud de instalación se determina multiplicando el diámetro del cable 25 veces para cables hasta 1' y 35 veces para cables hasta 2'. El procedimiento de instalación contempla 5 pasos documentados que incluyen el doblado del cable para formar el ojo, colocación de la primera grapa junto a la punta muerta aproximadamente a 10 cm, sujeción con sección en 'U', alineación de la línea de carga sobre la silleta de la grapa y acomodo del guardacabo para protección del cable. Desempeño Mecánico Norma: FFC 4500 Tipo 1 Clase 1 Torque recomendado: 45 lb-ft Nudos mínimos por unión: 2 Distancia primer nudo desde cuello: 6-1/2' (1.98 m) Factor de longitud: 25-35 veces diámetro del cable Aplicación: Carga constante o alta demanda Especificaciones Físicas Diámetro de cable: 3/8' Tipo: Nudo forjado Material: Acero forjado Incluye guardacabo para protección del cable Procedimiento de Instalación Paso 1: Calcular longitud multiplicando diámetro 25-35 veces Paso 2: Doblar cable de acero a medida requerida para formar ojo Paso 3: Instalar primera grapa junto a punta muerta del cable, aprox. 10 cm Paso 4: Asegurar con sección en 'U', línea de carga sobre silleta Paso 5: Acomodar guardacabo en la punta viva del cable
Datos del producto
- Modelo
- NUDO-38F
- ID de producto
- 96328
- Marca
- SYSCOM TOWERS
- Categoría
- Redes e IT
- Clave SAT
- 43222903 · Torre o soporte para telecomunicaciones
- Medidas (alto × largo × ancho)
- 2 × 10 × 3 cm
- Peso
- 0.02 kg
