Descripción

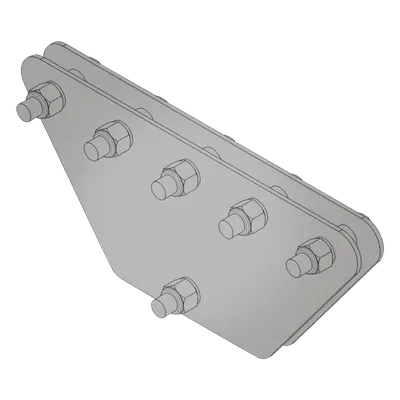

Placas igualadoras diseñadas para instalaciones de telecomunicaciones y torres de comunicación que requieren anclaje de retenidas de tensión. Fabricadas en acero estructural ASTM A-36 con acabado galvanizado en inmersión para garantizar resistencia a la corrosión en ambientes exteriores severos. El diseño incorpora sección H-H con 6 barrenos distribuidos para recibir 5 retenidas mediante espaciadores PI, permitiendo distribución uniforme de cargas. La tornillería en acero inoxidable grado máquina de 3/4 pulgada se incluye completa con tuercas y arandelas para facilitar la instalación sin adquisiciones adicionales. Las placas con espesor de 3/16 pulgadas y soldadura AWS E7018 aseguran capacidad estructural conforme a normas de ingeniería civil aplicables a infraestructura de soporte. Características Generales Material: Acero estructural ASTM A-36 Acabado: Galvanizado en inmersión Dimensiones: 20 x 20 x 50 cm Espesor de placa: 3/16 pulgada Capacidad: 5 retenidas Barrenos: 6 con espaciadores PI Tornillería: 6 tornillos, 6 tuercas, 6 arandelas (acero inoxidable) Diámetro de tornillería: 3/4 pulgada Tipo de tornillería: Grado máquina Tipo de soldadura: AWS E7018 Tolerancia dimensional: ±1 mm Espaciadores: Galvanizados incluidos Detalle constructivo: Sección H-H con vista isométrica del ensamble Desempeño Estructural Material: Acero ASTM A-36 Espesor placa: 3/16 pulgada Retenidas soportadas: 5 Barrenos: 6 distribuidos Soldadura: AWS E7018 Tolerancia: ±1 mm Físicas y Eléctricas Dimensiones: 20 x 20 x 50 cm Acabado: Galvanizado en inmersión Sección constructiva: H-H Espaciadores: PI galvanizados Diseño: Vista isométrica de ensamble Contenido del Paquete Placa igualadora: 1 unidad Tornillos: 6 unidades (3/4 pulgada, grado máquina, acero inoxidable) Tuercas: 6 unidades Arandelas: 6 unidades Espaciadores PI: incluidos (galvanizados)
Datos del producto
- Modelo
- SP-202050-G
- ID de producto
- 151385
- Marca
- SYSCOM TOWERS
- Categoría
- Redes e IT
- Clave SAT
- 43222903 · Torre o soporte para telecomunicaciones
- Medidas (alto × largo × ancho)
- 15 × 50 × 20 cm
- Peso
- 7.2 kg
