Descripción

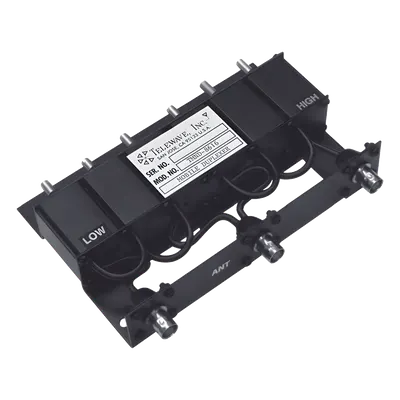

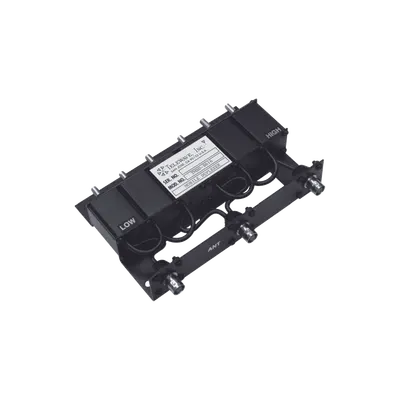

Duplexer Móvil de Rechazo de Banda 806-869 MHz Duplexer compacto diseñado para aplicaciones profesionales móviles en la banda de 800 MHz, optimizado para instalaciones con restricciones de espacio. Integra 6 resonadores helicoidales de alta Q que proporcionan selectividad excepcional con mínima degradación de señal. Su arquitectura de rechazo de banda garantiza aislamiento superior entre puertos TX y RX, permitiendo operación simultánea con una sola antena. Construido para soportar condiciones ambientales severas en despliegues móviles y de campo. Características Principales Aislamiento mínimo de 70 dB entre canales TX-RX 6 resonadores helicoidales de alta Q para máxima selectividad Separación TX-RX configurable: 5 MHz mínima / 45 MHz típica Pérdida por inserción de 1.0 dB para preservar potencia de enlace Factor de forma reducido: 32 x 152 x 165 mm Conectores intercambiables BNC hembra o N hembra Especificaciones Técnicas RANGO DE FRECUENCIA 806 - 869 MHz SEPARACIÓN TX-RX 5 MHz (mín.) / 45 MHz (típ.) POTENCIA MÁXIMA 50 Watts IMPEDANCIA 50 Ohms VSWR MÁXIMO 1.5:1 PÉRDIDA POR INSERCIÓN 1.0 dB AISLAMIENTO 70 dB (mínimo) RANGO DE TEMPERATURA -20°C a +60°C DIMENSIONES 32 x 152 x 165 mm (1.25 x 6.0 x 6.5 in) PESO 0.9 kg (2.0 lbs) CAVIDADES 6 resonadores helicoidales de alta Q CONECTORES BNC hembra o N hembra (opcional)
Datos del producto
- Modelo
- TMND-8616
- ID de producto
- 192327
- Marca
- TELEWAVE INC
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de señales
- Medidas (alto × largo × ancho)
- 3 × 17 × 15 cm
- Peso
- 1.4 kg
