Descripción

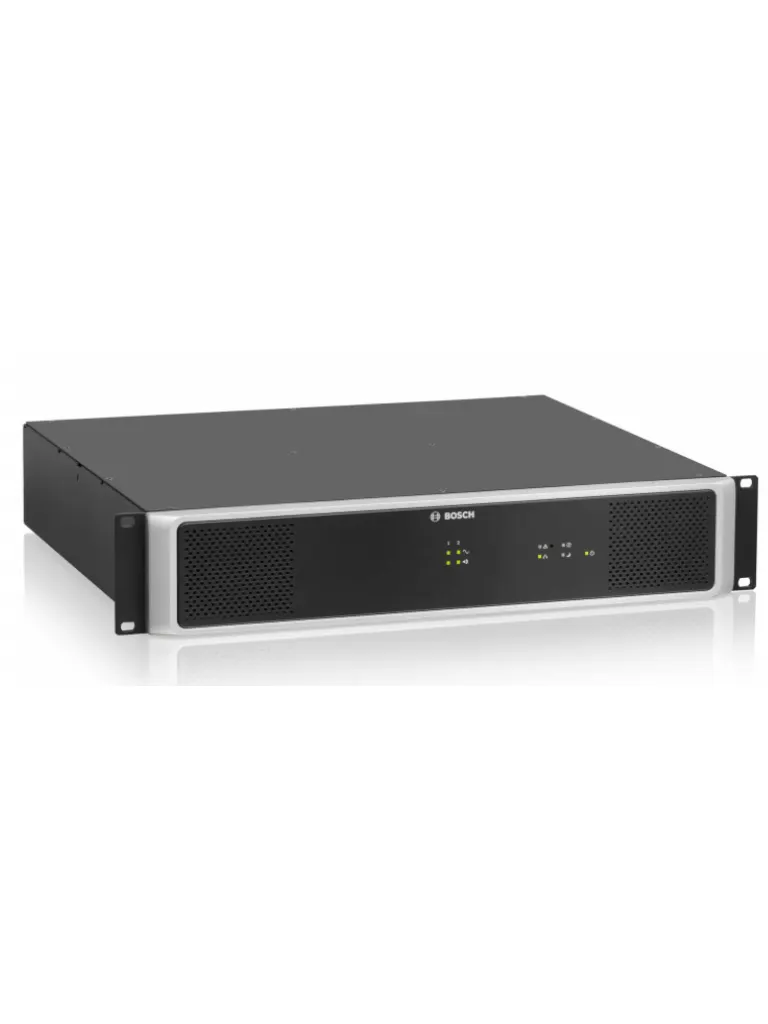

El amplificador de clase D PVA-2P500 e s un amplificador de audio profesional de 2 ✕ 500 W para fines de evacuación. que puede funcionar desde la red eléctrica y desde una fuente de alimentación de CC. La tensión de salida está galvánicamente aislada y se supervisa constantemente para detectar fallos de conexión a tierra. Un modo de ahorro de energía y ventiladores de temperatura controlada reducen el consumo de energía y los niveles de ruido. Las funciones de control y supervisión se realizan a través del bus CAN. Este amplificador está diseñado para funcionar en un sistema de evacuación de emergencia. Los amplificadores se controlan normalmente a través de un controlador y se configuran mediante el software IRIS-Net. El amplificador de potencia presenta las siguientes características: Salida flotante de 100 V o salida de potencia de 70 V. Bloques de amplificador de alto rendimiento en tecnología de clase D. Protegido contra ralentí y cortocircuito de salidas. Alimentación de funcionamiento de 120 a 240 V (50/60 Hz) o reserva de emergencia de 24 V CC. Entradas balanceadas electrónicamente. Función de supervisión de la temperatura. Función de supervisión de tonos piloto y de fallos de conexión a tierra a través del controlador PVA-4CR12 o del enrutador PVA-4R24. Control mediante procesador de todas las funciones. Supervisión del sistema del procesador a través del circuito de dispositivo de control. Memoria FLASH no volátil para los datos de configuración. Función de supervisión interna. Relés de audio integrados. Función de supervisión de líneas. El amplificador de potencia se controla mediante un procesador y está equipado con numerosas funciones de supervisión. La supervisión de líneas para el bus CAN y para la transmisión de audio permite detectar interrupciones en la línea y cortocircuitos y enviar la notificación correspondiente al usuario. Certificados y homologaciones EN 50130-4. EN 50581. EN 55103-1/2. EN 61000-3-2/3. EN 61000-6-3. IEC 60065. EN 60945. Piezas incluidas 1 PVA-2P500. 1 Cable de alimentación 230 VCA. 1 Cable de alimentación 120 VCA. 1 Conector Euroblock de 2 polos (Phoenix, PC 5/2-STF-7,62, 1975697, F.01U.108.398) para 24 VCC. 2 Conector Euroblock de 3 polos (Phoenix, MC 1,5/3- -STF-3,81, Nr. 1827716, F.01U.104.680) para entrada de audio. 2 Conector Euroblock de 6 polos (Phoenix, MC 1,5/6- -ST-3,81, 1827745, F.01U.104.179) para salidas de audio. 4 Soporte de pie (autoadhesivo). 1 Manual de funcionamiento. 1 Instrucciones importantes de seguridad. Nota: Amplificador de potencia PVA-2P500 PAVIRO 2 ✕ 500 W Número de pedido: PVA-2P500. Principales Características Amplificador de clase D, 2 ✕ 500 W. Bajo consumo de alimentación en el modo de espera (3 W). Entrada local por cada canal. Excelente calidad del sonido: más de 104 dB de relación señal a ruido. Especificaciones Impedancia de carga nominal (potencia de salida) 100 V 20 Ω (500 W). 70 V 10 Ω (500 W). Potencia de salida nominal, 1 kHz, distorsión armónica total (THD) ≤ 1 %2 ✕ 500 W1. Tensión de entrada nominal +6 dBu. Máxima oscilación de tensión RMS, 1 kHz, distorsión armónica total (THD) ≤ 1 %, sin carga 100 V 110 V. 70 V 78 V. Ganancia de tensión, ref. 1 kHz, fija 70 V 33,2 dB 100 V 36,2 dB Máxima capacitancia de carga 2 μF Nivel de entrada máximo +18 dBu (9,75 Vrms) Respuesta en frecuencia, ref. 1 kHz, carga nominal, -3 dB De 50 Hz a 25 kHz Impedancia de entrada, balanceada activa 20 kΩ Relación señal/ruido (con ponderación A) > 104 dB Ruido de salida (con ponderación A) < -62 dBu Diafonía , ref. 1 kHz < -85 dB Topología del nivel de salida Clase D, transformador, flotante. Requisitos de alimentación CA De 115 a 240 V (-10/+10 %)2. CC De 21 a 32 V. Consumo de energía, CA y CC Consulte la sección "Consumo de energía" del manual de funcionamiento. Corriente de entrada 2 A. Corriente de entrada, después de encender y apagar cinco segundos 1,3 A. Fusible de alimentación T6.3A (internamente). Fusible de CC 30 A (internamente). Fallo de conexión a tierra R < 50 kΩ. Puerto CAN BUS 2 ✕ RJ-45, de 10 a 500 kbit/s. Protección Limitador de nivel de entrada de audio, limitador de potencia de salida RMS, alta temperatura, CC, cortocircuito, protección contra baja tensión de red, protección contra baja tensión de alimentación de CC, limitador de corriente de entrada, fallo de conexión a tierra Refrigeración De la parte frontal a la posterior, ventiladores de temperatura controlada. Temperatura de funcionamiento De -5 °C a +45 °C. Clase de seguridad Clase I. Entorno electromagnético E1, E2, E3. Dimensiones del producto (ancho ✕ alto ✕ profundo) 19 pulgadas, 2 HU, 483 ✕ 88,2 ✕ 391 mm. Peso neto 16,5 kg. Peso con embalaje 19 kg.
Datos del producto
- Modelo
- PVA-2P500
- ID de producto
- 13582
- Marca
- BOSCH
- Categoría
- Audio y Video > Audio y Megafonía > Amplificadores
- Clave SAT
- 45111705
- Medidas (alto × largo × ancho)
- 19 × 56 × 51 cm
- Peso
- 19.228 kg
