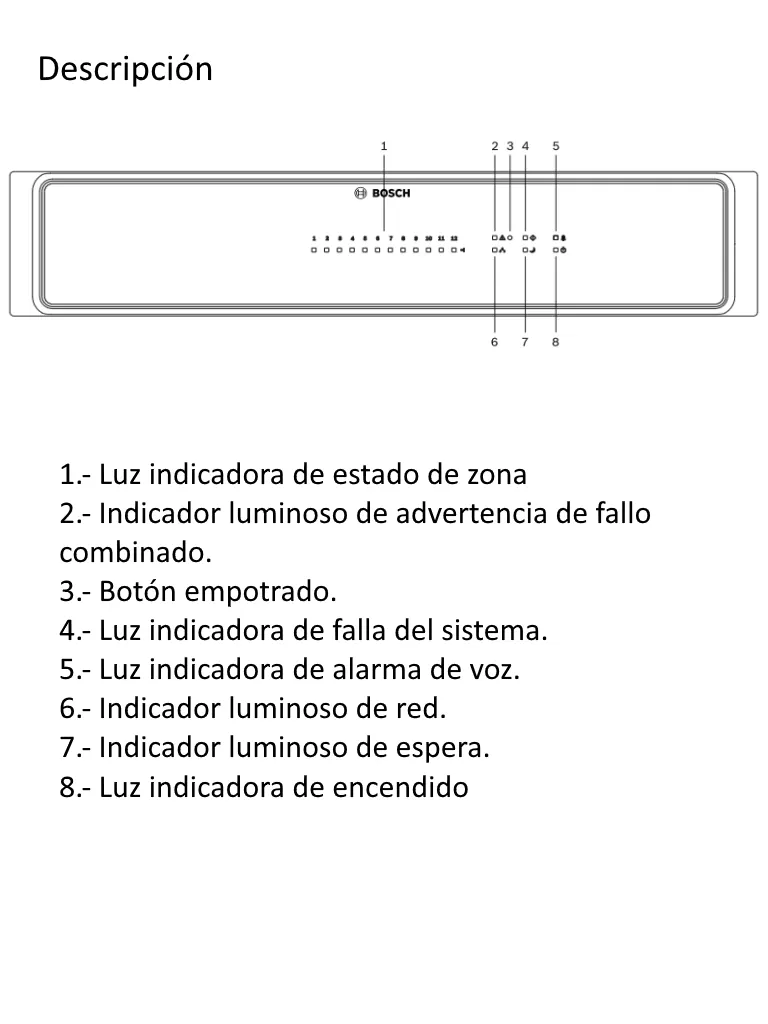

Descripción

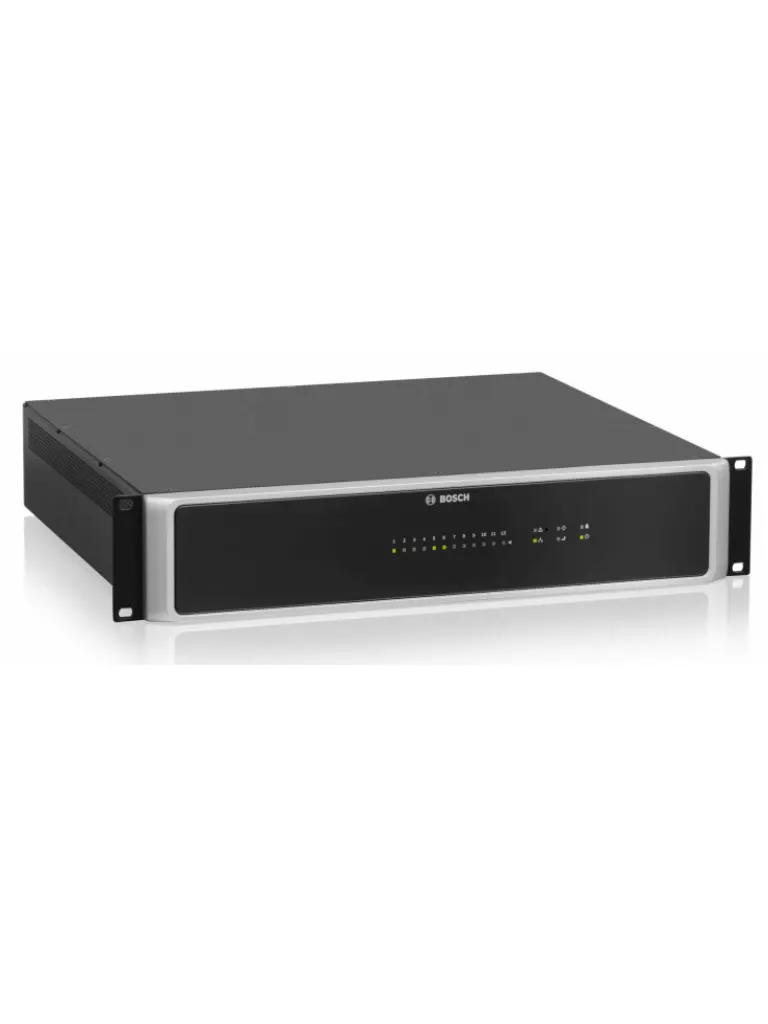

El controlador PVA-4CR12 es el localizador central. Responsable del sistema PAVIRO . Ocho audio local las entradas se pueden cambiar a cuatro salidas de audio. El gestor de mensajes del canal está integrado. El controlador proporciona todo el procesamiento de audio, supervisión y funciones de control para un completo sistema PAVIRO . UNA controlador único soporta hasta 16 estaciones de llamada y 492 zonas de paginación . El controlador está equipado con 12 Zonas, 18 GPIs y 19 GPOs . Un controlador puede manejar hasta 2000 vatios de carga de altavoz . Adicional Las zonas y la potencia se pueden agregar usando hasta 20 Enrutadores externos y 40 amplificadores con cada 2 ✕ 500 W. Las luces indicadoras de zona en el frente indican. El estado actual de cada zona: Verde: Zona en uso para propósitos que no sean de emergencia. Rojo: Zona en uso para propósitos de emergencia. Amarillo: Detectada falla de zona. Apagado: Zona en estado inactivo. Certificaciones y homologaciones IEC 60065. EN 61000-6-3. EN 50130-4. EN 60945. EN 60950. EN 54-16. Partes incluidas 1 PVA-4CR12 2 Resistencia de terminación CAN (120 ohm). 1 conector Euroblock de 2 polos (Phoenix, PC 5/2-STF-7,62,1975697, F.01U.108.398). 6 conectores Euroblock de 3 polos (Phoenix, MC 1,5 / 3) STF-3,81, Nr. 1827716, F.01U.104.680) Conector Euroblock. 2 6 polos (Phoenix, MC 1,5 / 6- ST-3,81, 1827745, F.01U.104.179). 4 conectores Euroblock de 10 polos (Phoenix, MC 1,5 / 10- STF-3,81, 1827787, F.01U.301.445). 2 conectores Euroblock de 12 polos (Phoenix, MC 1,5 / 12-STF-3,81, 1827800, F.01U.108.397). 4 Soporte de pies (autoadhesivo). 1 manual de instrucciones. 1 instrucciones importantes de seguridad. Nota: Controlador PAVIRO Número de pedido: PVA-4CR12. Principales Características Bajo consumo de energía en modo de espera. Flexibilidad extrema. Excelente calidad de sonido> 106 dB s / n relación. Hasta 85 minutos de almacenamiento interno de mensajes digitales. Especificaciones Especificaciones técnicas Controlador PVA-4CR12: Controlador PAVIRO incluyendo señal procesamiento, enrutamiento, sistema control y supervisión de Audio 8 entradas de audio, 4 salidas de audio. Seguridad / redundancia Supervisión interna, sistema monitoreo, vigilancia, falla de salida. Configuración y control de PC. Software • Asistente de configuración: Sistema facil configuración. IRIS-Net: Integración de controlador, amplificadores, llamada estaciones, enrutadores y control periférico; configuración, control, y supervisión para sistemas de audio completos; usuario programable paneles de control y niveles deacceso. Swapper caliente (incluido en Paquete IRIS-Net): Fácil actualización de mensajes durante el tiempo de ejecución. Respuesta de frecuencia (ref. 1 kHz) 20 Hz a 20 kHz (-0,5 dB). Relación señal / ruido (ponderada A) Entrada de línea a línea: 106 dB típico THD + N <0.05%. Interferencia (nivel de línea) Entrada de línea a salida (ganancia de 0 dB): < 100 dB a 1 kHz. Frecuencia de muestreo 48 kHz. Resolución de procesamiento DSP 24 bits lineal A / D y D / A conversión, procesamiento de 48 bits. Entradas de audio (micrófono / línea nivel) MIC / LINE: 2 ✕ puerto de 3 pines, simetrico electronicamente AUX: 2 ✕ RCA estéreo Nivel de entrada (nominal) MIC / LINE: 15 dBu AUX: 9 dBu. Nivel de entrada (máx. Antes acortar) MIC / LINE: 18 dBu AUX: 12 dBu. Impedancias de entrada MIC / LINE: 2.2 kΩ AUX: 8 kΩ. Rechazo de modo común MIC / LINE:> 50 dB. Poder fantasma, conmutable MIC / LINE: 48 V DC. Conversión A / D de 24 bits, Sigma-Delta, 128 veces sobremuestreo. Entradas de audio (100 V) Entrada AMP: puerto de 2-6 pines Max. voltaje 120 V. Max. corriente 7.2 A. Max. potencia 500 W. Salidas de audio (nivel de línea) LINE OUT: 1 x RJ-45, 4 x 3 pines Puerto Nivel de salida (nominal) 6 dBu. Nivel de salida (máx. Antes acortar) 9 dBu. Impedancia de salida <50. Min. impedancia de carga 400 Ω. Conversión D / A 24 Bit, Sigma-Delta, 128 vecesn sobremuestreo. Salidas de audio (100 V) SALIDA DE ALTAVOZ: 2 ✕ puerto de 12 pines. Max. voltaje 120 Veff Max. corriente 7.2 A Max. potencia 500 W Crosstalk (100 V) AMP IN a SPEAKER OUT: <100 dB a 1 kHz con 1 kΩ de carga. Estación de llamada bus (CST) 4 ✕ de potencia integrada + CAN + interfaz de audio, RJ-45 Alimentación +24 V DC, fusible electrónico. CAN 10, 20 o 62.5 kbit / s. Audio simétrico electrónicamente. Max. longitud 1000 m. CONTROL ANALÓGICO EN 1 ✕ puerto de 12 pines Entradas de control. 8 (analógica 0-10 V / lógica) controlar; bajo: U ≤ 5 V DC; alta: U ≥ 10 V DC; Umax = 32 V DC). Salidas de referencia • +10 V, 100 mA GND. Entrada de sincronización de tiempo 1 (receptor DCF-77) CONTROL OUT HP 1 ✕ puerto de 12 pines Salidas de control de 6 salidas de alta potencia (colector abierto, Umax = 32 V, Imax = 1 A). Salida de referencia V • +24 V, Imax = 200 mA Salida lista / falla 1 (contactos de relé NO / NC, Umax =32 V, Imax = 1 A). Salida de reloj esclavo 1 (24 V CC, máx. 1 A) CONTROL EN 2 ✕ puerto de 10 pines Entradas de control de 5 entradas supervisadas (0– 24 V, Umax = 32 V). 5 entradas aisladas (bajo: U ≤ 5 V DC; alta: U ≥ 10 V DC; Umax = 32 V). CONTROL OUT 2 ✕ puerto de 10 pines Salidas de control 12 salidas de baja potencia (abiertascolector, Umax = 32 V, Imax = 40mamá). Relé de control 1 (contactos de relé NO / NC, Umax = 32 V, Imax = 1 A). Interfaces Ethernet 1 ✕ RJ-45, 10/100 MB (para PC conexión) PUEDE BUS puerto 2 ✕ RJ-45, 10 a 500 kbit / s (para amplificador, conexión enrutador) Entrada de corriente DC 21–32 V DC. Consumo de energía 10 a 250 W. Temperatura de funcionamiento -5 ° C a +45 ° C. Entorno electromagnético E1, E2, E3. Dimensiones del producto (Ancho ✕ Altura ✕ Profundidad) 19 ", 2 UH, 483 ✕ 88.2 ✕ 391 mm. Peso neto de 8,0 kg. Peso del envío 9.5 kg.

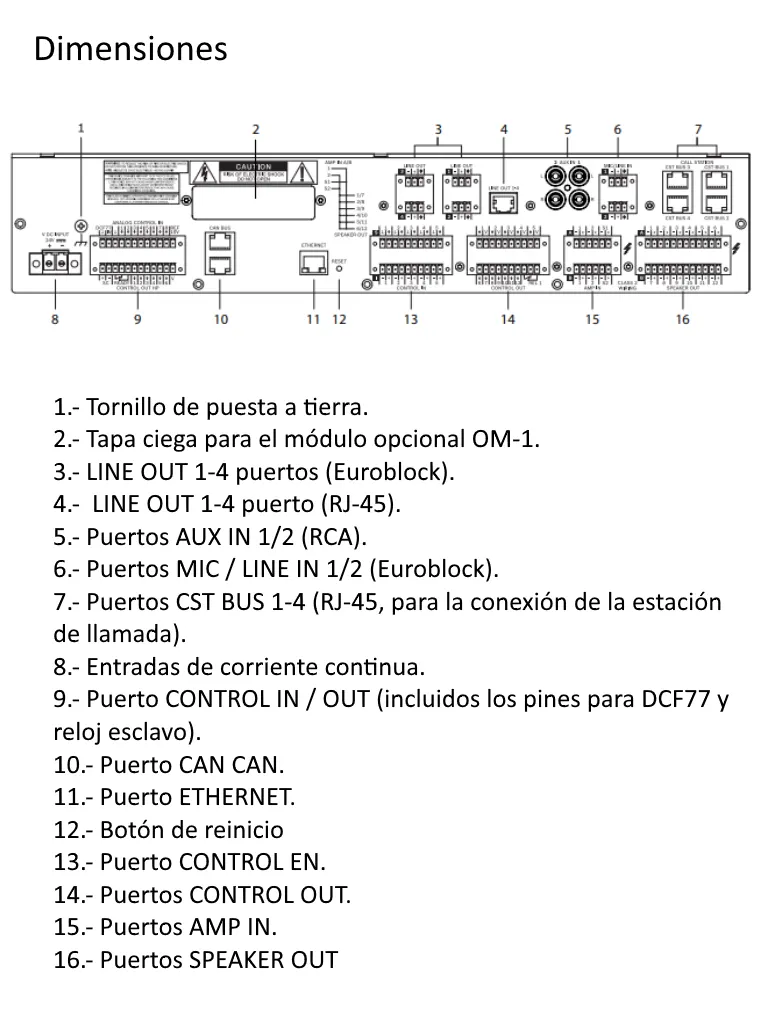

Datos del producto
- Modelo
- PVA-4CR12
- ID de producto
- 13578
- Marca
- BOSCH
- Categoría
- Audio y Video > Audio y Megafonía > Mezcladoras
- Clave SAT
- 45111713
- Medidas (alto × largo × ancho)
- 19 × 56 × 51.5 cm
- Peso
- 9.92 kg
