Descripción

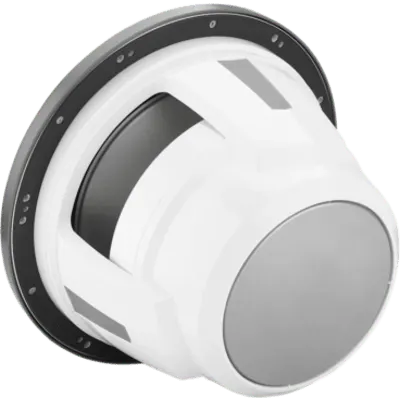

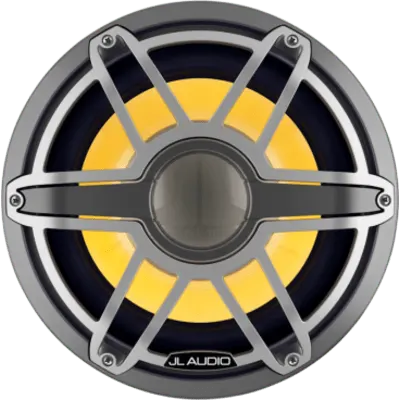

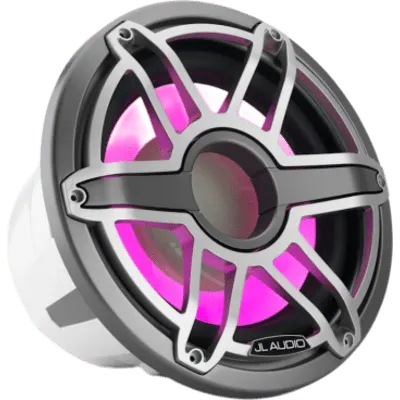

El subwoofer náutico JL Audio® M7 de 12" está diseñado para aplicaciones marinas de alto rendimiento, empleando una arquitectura de deflector infinito que permite su instalación en espacios abiertos sin necesidad de una caja acústica sellada convencional. Incorpora un cono de polipropileno relleno de mica moldeado por inyección y una bobina de voz de 4" (102 mm) de diámetro nominal, ofreciendo una gestión continua de potencia de 600 W RMS con una impedancia nominal de 4 Ω y una sensibilidad de 86.7 dB (SPL a 1 W/1 m). Su sistema de iluminación LED Transflective™ opera con un voltaje de alimentación de 10 a 14.4 VDC y un consumo máximo de 648 mA a 14.4 V de CC, integrándose con la estética del sistema mediante una rejilla deportiva de titanio. El producto está orientado a integradores e instaladores que requieren un rendimiento acústico controlado en entornos marinos, con parámetros Thiele-Small definidos para el diseño preciso de recintos sellados o con puerto. Se recomienda su uso en configuraciones doblemente amplificadas con satélites y amplificadores de alta calidad, evitando filtros de cruce pasivos que degradan el rendimiento. Características Generales Tamaño: 12" Color: Clásico en blanco, deportivo en blanco o en titanio Tipo de altavoz: Subwoofer con deflector infinito Gestión continua de potencia (RMS): 600 W Sensibilidad (SPL a 1 W/1 m): 86.7 dB Impedancia nominal: 4 Ω Potencia de amplificador recomendada (RMS): 200-600 W Iluminación LED: Sí, Transflective™ Voltaje de alimentación de las luces LED: 10-14.4 VDC Corriente de carga de las luces LED a 14.4 V de CC (máx.): 648 mA Diámetro nominal de la bobina de voz: 4" (102 mm) Material del cono: Polipropileno relleno de mica moldeado por inyección Parámetros Thiele-Small Resonancia al aire libre (FS): 35.34 Hz "Q" eléctrica (Qes): 0.856 "Q" mecánica (Qms): 10.389 "Q" total (Qts): 0.791 Cumplimiento equivalente (Vas): 56.35 L Excursión lineal unidireccional (Xmax): 18.5 mm (0.73") Eficiencia de referencia (NO): 0.28% Área efectiva del pistón (SD): 0.052 m² Resistencia de CC (RE): 3.543 Ω *Notas: Las especificaciones de Xmax se han obtenido mediante el método de recorrido lineal máximo de la bobina de voz en una dirección, sin aplicar factores de corrección. Físicas y Eléctricas Dimensiones físicas (diámetro): 356 mm (14") Dimensiones físicas (profundidad): 12" (deportivo): 240 mm (9.42") Peso: 11.5 kg (25.35 lb) Espacio libre de profundidad de montaje: 202 mm (7.94") Prominencia de la rejilla frontal: 12" (deportivo): 38 mm (1.48") Orificio de montaje: 306 mm (12.0625") Círculo del orificio de los pernos: 325 mm (12.813") Desplazamiento del diafragma: 4.19 L (0.148 cu ft) Conexiones de los altavoces: Conectores de pala Conexión LED: Cable de conexión con cable 20 AWG de 4 conductores (solo en determinados modelos deportivos) Especificaciones de Caja Caja sellada: Grosor de la pared: 19 mm (0.75") Grosor del deflector delantero: 19 mm (0.75") Volumen (neto int.): 85 L Anchura externa (W): 610 mm (24") Altura externa (H): 470 mm (18.5") Profundidad externa (D): 400 mm (15.75") Frecuencia de corte de -3 dB (F3): 35.52 Hz Resonancia del sistema (FC): 45.58 Hz Q del sistema en resonancia (QTC): 1.02 Caja con puerto: Grosor de la pared: 19 mm (0.75") Grosor del deflector delantero: 19 mm (0.75") Volumen (neto int.): 141.6 L Anchura externa (W): 762 mm (30") Altura externa (H): 470 mm (18.5") Profundidad externa (D): 521 mm (20.5") Diámetro de puerto interno (ID): 127 mm (5") Longitud de puerto (L): 343 mm (13.5") Frecuencia de sintonización (FB): 25 Hz Frecuencia de corte de -3 dB (F3): 20.96 Hz Notas Adicionales Las recomendaciones para la caja indicadas corresponden a dimensiones externas en las que se da por hecho el uso de un material de 19 mm (0.75") de grosor. Si se utiliza un material de 16 mm (0.625") de grosor, se deben restar 6.5 mm (0.25") a cada dimensión. No se deben utilizar materiales con un grosor inferior a 16 mm (0.625"), ya que esto puede afectar a la rigidez de la caja. Todos los volúmenes de caja indicados son volúmenes internos netos; debe añadirse el desplazamiento de los controladores, los puertos y las abrazaderas para obtener el volumen interno bruto final. Todas las dimensiones de caja anteriores tienen esto en cuenta. Si se montan varios altavoces en una caja común, se deberán recalcular las dimensiones de la caja y los puertos. Se recomienda su uso en un sistema doblemente amplificado utilizando satélites y un amplificador de alta calidad. No se recomienda su uso con un filtro de cruce pasivo (bobina), ya que este tipo de dispositivo afectará negativamente al rendimiento.
Datos del producto
- Modelo
- 10-03289-00
- ID de producto
- 261556
- Marca
- JL AUDIO
- Categoría
- Radiocomunicación
- Clave SAT
- 52161512 · Altoparlantes
- Medidas (alto × largo × ancho)
- 24 × 24 × 36 cm
- Peso
- 11.5 kg
