Descripción

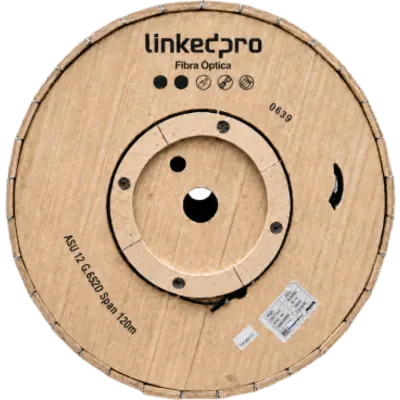

El cable de fibra óptica modelo LP-MINI-12012/4KM es un cable de 12 fibras monomodo diseñado para instalación en ductos y aérea con cable de soporte. Su construcción tipo loose tube utiliza tubos de plástico de alto módulo rellenos con compuestos hidrófugos, dos varillas FRP como elementos de refuerzo y una cubierta exterior de polietileno (PE) que garantiza resistencia mecánica y protección ambiental. Cumple con las normas ITU-T G.652D, IEC 60794-1-1, IEC 60794-1-2, IEC 60794-3, IEC 60794-3-10 e IEC 60794-3-11, asegurando un rendimiento óptimo en aplicaciones de telecomunicaciones de larga distancia. Con una vida útil de 30 años, este cable soporta condiciones ambientales adversas, incluyendo viento y hielo, con una tensión máxima de 1500 N y resistencia al aplastamiento de 1200 N/100 mm. Su diseño robusto lo hace ideal para redes de fibra óptica que requieren alta confiabilidad y durabilidad. Características Generales Tipo de fibra: Monomodo G.652D Número de fibras: 12 Construcción: Loose tube con tubos de plástico de alto módulo Elementos de refuerzo: 2 varillas FRP (2.2 mm de diámetro) Cubierta exterior: PE (polietileno), color negro Sistema de bloqueo de agua: Hilo hidrófugo Hilo rasgador: 2 piezas Diámetro del cable (aprox.): 7.3 mm Peso del cable (aprox.): 50 kg/km Aplicaciones: Instalación en ductos y aérea con cable de soporte Vida útil: 20 años Longitud estándar del carrete: 4 km/carrete Empaque: Carretes de madera contrachapada, extremos sellados con tapas de plástico Desempeño Óptico Atenuación a 1310 nm: < 0.21 dB/km Atenuación a 1550 nm: < 0.21 dB/km Dispersión cromática a 1310 nm: ≤ 3.5 ps/(nm·km) Dispersión cromática a 1550 nm: ≤ 18 ps/(nm·km) Dispersión cromática a 1625 nm: ≤ 22 ps/(nm·km) Longitud de onda de dispersión cero: 1312 ± 10 nm Pendiente de dispersión cero: ≤ 0.092 ps/(nm²·km) PMD máximo individual: ≤ 0.1 ps/√km PMD valor de diseño del enlace (M=20, Q=0.01%): ≤ 0.06 ps/√km Longitud de onda de corte del cable (λcc): ≤ 1260 nm Diámetro del campo modal (MFD) a 1310 nm: 9.2 ± 0.4 μm Diámetro del campo modal (MFD) a 1550 nm: 10.3 ± 0.5 μm Concentricidad núcleo-revestimiento: ≤ 0.5 μm Diámetro del revestimiento: 125 ± 1 μm No circularidad del revestimiento: ≤ 0.8% Diámetro del recubrimiento: 245 ± 5 μm Prueba de tensión: ≥ 0.69 GPa Mecánicas y Ambientales Tensión máxima: 1500 N Resistencia al aplastamiento: 1200 N/100 mm Temperatura de operación: -40 °C a +70 °C Temperatura de instalación: -40 °C a +70 °C Temperatura de almacenamiento: -40 °C a +70 °C Prueba de tensión (estática): 400 N, 5 min; Δl/l fibra ≤ 0.05%, Δα ≤ 0.05 dB bajo prueba, reversible Prueba de tensión (dinámica): 1000 N, 5 min; Δl/l fibra ≤ 0.33%, Δα reversible Prueba de aplastamiento: 1000 N/100 mm, máx. 5 min; Δl/l fibra ≤ 0.33%, Δα reversible Prueba de impacto: 5 J, 3 impactos, R=300 mm; Δα ≤ 0.05 dB, reversible, sin daño Prueba de curvatura: D=15xOD, 5 ciclos; Δα ≤ 0.05 dB después de la prueba, sin daño Prueba de curvatura repetida: R=20xOD, 100 N, 100 ciclos; sin rotura de fibras o elementos del cable Prueba de torsión: ±90°, 2 m, 400 N, 5 ciclos; Δα ≤ 0.05 dB después de la prueba, sin daño Penetración de agua: Muestra de 3 m, columna de agua de 1 m; sin fuga de agua Ciclo térmico: -40 °C a +70 °C, 2 ciclos; Δα ≤ 0.05 dB/km, reversible Contenido del Paquete Cable de fibra óptica ASU-12CB1.3 120M CABLE (longitud según carrete) Carrete de madera contrachapada Tapas de plástico para sellar ambos extremos del cable Extremo interior disponible para pruebas
Datos del producto
- Modelo
- LP-MINI-12012/4KM
- ID de producto
- 259761
- Marca
- LINKEDPRO
- Categoría
- Cableado Estructurado
- Clave SAT
- 26121607 · Cable de fibra óptica
- Medidas (alto × largo × ancho)
- 95 × 55 × 95 cm
- Peso
- 184 kg
