Descripción

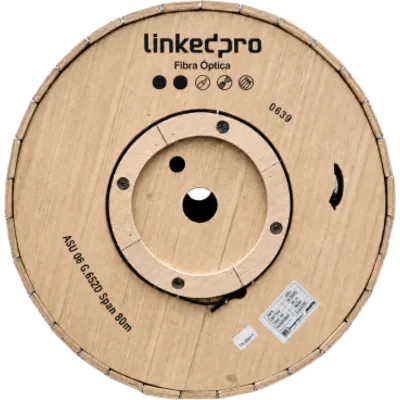

El cable de fibra óptica monomodo LP-MINI-8008/4KM está diseñado para instalación en ductos y aérea con cable de tensión, cumpliendo con los estándares ITU-T G.652D e IEC 60794. Incorpora 6 u 8 fibras ópticas en tubos holgados de plástico de alto módulo, rellenos con compuestos hidrófugos, y dos varillas FRP como elementos de resistencia. La cubierta exterior de polietileno (PE) negro protege el cable en condiciones ambientales adversas, con un rango de temperatura de operación de -40 °C a +70 °C. Diseñado para una vida útil de 30 años, soporta tensiones de hasta 1000 N y aplastamiento de 1000 N/100 mm, con una atenuación máxima de 0.21 dB/km a 1310 nm y 1550 nm. El cable tiene un diámetro aproximado de 6.6 mm y un peso de 46 ± 10 kg/km, ideal para aplicaciones de telecomunicaciones de larga distancia y redes de acceso. Características Generales Tipo de fibra: Monomodo G.652D Número de fibras: 8 Hilos Elementos de resistencia: 2 varillas FRP de 2.0 mm Cubierta exterior: Polietileno (PE) negro Sistema de bloqueo de agua: Hilo hidrófugo Span: 80 metros Longitud estándar por carrete: 4 km Desempeño Óptico Atenuación a 1310 nm: < 0.21 dB/km Atenuación a 1550 nm: < 0.21 dB/km Dispersión cromática a 1310 nm: ≤ 3.5 ps/(nm·km) Dispersión cromática a 1550 nm: ≤ 18 ps/(nm·km) Dispersión cromática a 1625 nm: ≤ 22 ps/(nm·km) Longitud de onda de dispersión cero: 1312 ± 10 nm Pendiente de dispersión cero: ≤ 0.092 ps/(nm²·km) PMD (fibra individual): ≤ 0.1 ps/√km PMD (valor de diseño de enlace): ≤ 0.06 ps/√km Longitud de onda de corte del cable (λcc): ≤ 1260 nm Diámetro del campo modal (MFD) a 1310 nm: 9.2 ± 0.4 μm Diámetro del campo modal (MFD) a 1550 nm: 10.3 ± 0.5 μm Concentricidad núcleo-revestimiento: ≤ 0.5 μm Diámetro de revestimiento: 125 ± 1 μm No circularidad del revestimiento: ≤ 0.8% Diámetro de recubrimiento: 245 ± 5 μm Prueba de tensión: ≥ 0.69 GPa Físicas y Eléctricas Diámetro exterior del cable: 6.6 mm (aprox.) Peso: 46 ± 10 kg/km Diámetro del tubo holgado: 2.1 mm Diámetro de la varilla FRP: 2.0 mm Temperatura de operación: -40 °C a +70 °C Temperatura de instalación: -40 °C a +70 °C Temperatura de almacenamiento: -40 °C a +70 °C Tensión máxima (dinámica): 1000 N Resistencia al aplastamiento: 1000 N/100 mm Contenido del Paquete Cable de fibra óptica en carrete de madera contrachapada (4 km estándar) Tapas plásticas de sellado en ambos extremos Extremo interior disponible para pruebas
Datos del producto
- Modelo
- LP-MINI-8008/4KM
- ID de producto
- 259737
- Marca
- LINKEDPRO
- Categoría
- Cableado Estructurado
- Clave SAT
- 26121607 · Cable de fibra óptica
- Medidas (alto × largo × ancho)
- 95 × 55 × 95 cm
- Peso
- 184 kg
