Descripción

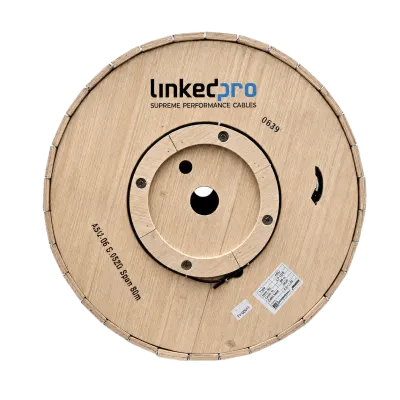

El cable de fibra óptica monomodo ASU (MiniADSS) de LinkedPro está diseñado para instalaciones aéreas autosoportadas, ofreciendo una solución robusta y ligera para redes de telecomunicaciones. Su construcción incorpora un tubo holgado relleno con compuesto de estanqueidad, elementos de refuerzo de FRP trenzado y una cubierta exterior de MDPE negro que garantiza protección mecánica y ambiental. Con un span de 80 metros y disponible en versiones de 6, 8, 12 y 24 fibras, este cable cumple con la norma G.652D, proporcionando baja atenuación y excelente desempeño en transmisión óptica. Ideal para aplicaciones de última milla, redes de acceso y distribución en exteriores, soporta temperaturas de operación e instalación desde -30°C hasta +65°C. Características Generales Tipo: Fibra óptica monomodo ASU (MiniADSS) Número de fibras: 8 Estándar de fibra: G.652D Span: 80 m Diseño: Tubo holgado con compuesto de estanqueidad, hilos bloqueantes de agua, elementos de refuerzo FRP trenzado, cordón de rasgado, cubierta MDPE negro Marcado de cubierta: Cada 1 metro con información de marca, tipo, número de fibras, año y lote Longitud estándar por bobina: 4000 m (tolerancia ±5%) Temperatura de operación/instalación/almacenamiento: -30 ~ +65°C Desempeño Mecánico Tracción corta (6/12 fibras): 800 N Tracción corta (24 fibras): 1000 N Tracción larga (6/12 fibras): 400 N Tracción larga (24 fibras): 500 N Aplastamiento: 1000 N/10 cm Impacto: 1 J, 1 vez/3 puntos Flexión repetida: R=20D, 25 ciclos, 20 N Torsión: 0.5 m, 10 ciclos, ±180°, 20 N Ciclo térmico: -20~+65°C, 2 ciclos, 12 h Penetración de agua: 3 m muestra, 1 m altura, 24 h *Todos los ensayos según normas IEC 60794-1-21 y IEC 60794-1-22. Criterio de aceptación: Δα ≤ 0.10 dB, sin daño en cubierta. Desempeño Óptico (Fibra G.652D) Atenuación @1310 nm: ≤ 0.35 dB/km Atenuación @1383 nm: ≤ 0.35 dB/km Atenuación @1550 nm: ≤ 0.21 dB/km Atenuación @1625 nm: ≤ 0.23 dB/km Diámetro de campo modal @1310 nm: 9.2 ± 0.4 μm Diámetro de campo modal @1550 nm: 10.4 ± 0.5 μm Dispersión cromática (1288-1339 nm): ≤ 3.5 ps/(nm·km) Dispersión cromática @1550 nm: ≤ 18 ps/(nm·km) Longitud de onda de dispersión cero: 1302-1322 nm Pendiente de dispersión cero: ≤ 0.092 ps/(nm²·km) Longitud de onda de corte (cable) λcc: ≤ 1260 nm PMD (fibra en carrete): ≤ 0.20 ps/√km Diámetro de revestimiento: 125 ± 0.7 μm No circularidad del revestimiento: ≤ 0.60% Error de concentricidad núcleo/revestimiento: ≤ 0.5 μm Prueba de tensión: ≥ 0.69 GPa (100 kpsi) Físicas y Eléctricas Diámetro nominal del cable (6/8/12 fibras): 6.0 ± 0.5 mm Diámetro nominal del cable (24 fibras): 6.8 ± 0.5 mm Peso nominal (6/8/12 fibras): 35 ± 10 kg/km Peso nominal (24 fibras): 46 ± 10 kg/km Diámetro del tubo holgado (6/8/12 fibras): 2.1 mm Diámetro del tubo holgado (24 fibras): 2.6 mm Elementos de refuerzo: 2 varillas FRP Diámetro de elemento de refuerzo (6/8/12 fibras): 1.8 mm Diámetro de elemento de refuerzo (24 fibras): 2.0 mm Espesor de cubierta: 0.8 mm Material de cubierta: MDPE negro
Datos del producto
- Modelo
- LP-ASU80-08C/4KM
- ID de producto
- 255446
- Marca
- LINKEDPRO
- Categoría
- Cableado Estructurado
- Clave SAT
- 26121607 · Cable de fibra óptica
- Medidas (alto × largo × ancho)
- 95 × 56 × 95 cm
- Peso
- 100 kg
