Descripción

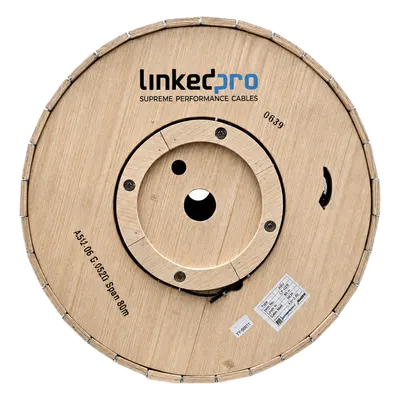

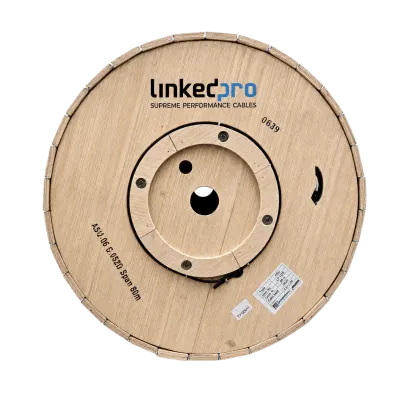

El cable de fibra óptica monomodo ASU (MiniADSS) de LinkedPro está diseñado para aplicaciones de telecomunicaciones de alto rendimiento, ofreciendo una solución robusta y ligera para tendidos aéreos y de interior. Con un diseño de tubo holgado que alberga de 6 a 24 fibras, este cable incorpora elementos de refuerzo de FRP trenzado y una cubierta exterior de MDPE negro que garantiza resistencia mecánica y protección ambiental. Su construcción incluye hilos bloqueantes de agua y un cordón de rasgado para facilitar la instalación. Certificado bajo estándares IEC, el cable soporta tensiones de hasta 1000 N (corto plazo) y opera en un amplio rango de temperaturas de -30 a +65°C, siendo ideal para redes de acceso, distribución y enlaces de larga distancia. Características Generales Tipo de fibra: Monomodo G.652D Número de fibras: 6 Span máximo: 80 m Diámetro del cable: 6.0±0.5 mm Peso nominal: 35±10 kg/km Cubierta exterior: MDPE negro Elemento de refuerzo: FRP trenzado (2 varillas de 1.8 mm o 2 mm) Tubo holgado: 1 tubo de 2.1 mm Protección contra agua: Hilos bloqueantes de agua e hilos de amarre Cordón de rasgado: 1 bajo la cubierta exterior Rango de temperatura (operación/instalación/almacenamiento): -30 ~ +65°C Desempeño Mecánico Tracción corta (IEC 60794-1-21,E1): 800 N (6/12 fibras) / 1000 N (24 fibras) Tracción larga: 400 N (6/12 fibras) / 500 N (24 fibras) Aplastamiento (IEC 60794-1-21,E3): 1000 N/10 cm Impacto (IEC 60794-1-21,E4): 1 J, 1 vez/3 puntos, R=12.5 mm Flexión repetida (IEC 60794-1-21,E6): R=20D, 25 ciclos, 20 N Torsión (IEC 60794-1-21,E7): 0.5 m, 10 ciclos, ±180°, 20 N Ciclo térmico (IEC 60794-1-22,F1): 2 ciclos, -20~+65°C, 12 h Penetración de agua (IEC 60794-1-22,F5b): 3 m muestra, 1 m altura, 24 h *Todos los ensayos: Δα ≤ 0.10 dB, sin daño en la cubierta. Desempeño Óptico (G.652D) Atenuación @1310 nm: ≤ 0.35 dB/km Atenuación @1383 nm: ≤ 0.35 dB/km Atenuación @1550 nm: ≤ 0.21 dB/km Atenuación @1625 nm: ≤ 0.23 dB/km Diámetro de campo modal (MFD) @1310 nm: 9.2±0.4 μm Diámetro de campo modal (MFD) @1550 nm: 10.4±0.5 μm Dispersión cromática (1288-1339 nm): ≤ 3.5 ps/(nm·km) Dispersión cromática @1550 nm: ≤ 18 ps/(nm·km) Longitud de onda de dispersión cero: 1302-1322 nm Pendiente de dispersión cero: ≤ 0.092 ps/(nm²·km) Longitud de onda de corte (cable) λcc: ≤ 1260 nm PMD (fibra en carrete): ≤ 0.20 ps/√km Diámetro de revestimiento: 125±0.7 μm No circularidad del revestimiento: ≤ 0.60% Error de concentricidad núcleo/revestimiento: ≤ 0.5 μm Prueba de tensión: ≥ 0.69 GPa (100 kpsi) Contenido del Paquete Bobina de cable de fibra óptica (longitud estándar 4000 m, tolerancia ±5%) Marcado en cubierta cada 1 metro con identificación (ejemplo: LinkedPro ASU 12FO G652D SPAN 80M MINIADSS12C 2025 LOTE1 N.º de tambor) Embalaje en bobina
Datos del producto
- Modelo
- LP-ASU80-06C/4KM
- ID de producto
- 255443
- Marca
- LINKEDPRO
- Categoría
- Cableado Estructurado
- Clave SAT
- 26121607 · Cable de fibra óptica
- Medidas (alto × largo × ancho)
- 1 × 1 × 1 cm
- Peso
- 5 kg
