Descripción

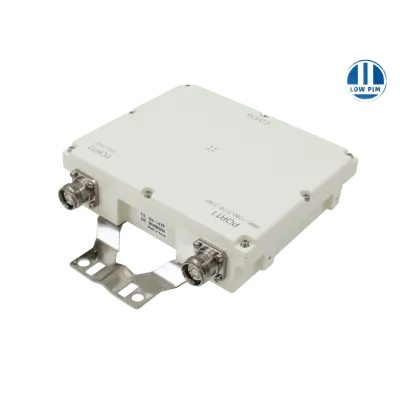

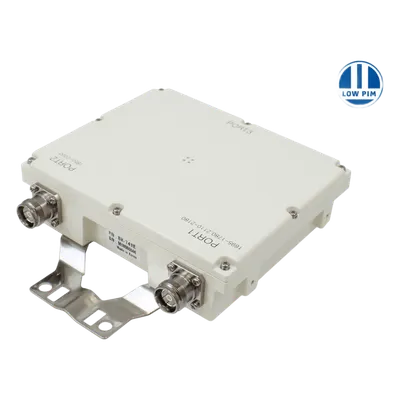

Microlab modelo: BK-741 El Diplexer Microlab BK-741 es un dispositivo pasivo de alto rendimiento diseñado para la combinación y separación de señales en las bandas AWS-1 (1695-1780 MHz), AWS-3 (2110-2180 MHz) y PCS 1900 +G +H (1850-2000 MHz) en infraestructuras de telecomunicaciones. Fabricado con técnicas propietarias que minimizan el costo y el tamaño sin comprometer el desempeño, este diplexor garantiza una pérdida de inserción inferior a 0.3 dB y una relación de onda estacionaria (VSWR) menor a 1.25:1 en todos sus puertos, asegurando una transmisión de señal altamente eficiente. El aislamiento entre puertos P1 y P2 supera los 50 dB dentro de banda, lo que minimiza la interacción entre las señales de AWS y PCS, mientras que su capacidad de manejo de potencia de hasta 250 W CW por entrada lo hace adecuado para aplicaciones de alta potencia en estaciones base y sistemas DAS. Su diseño robusto con clasificación IP67, protección contra rayos de 20 kA (8/20 µs) y 3 kA (10/350 µs) en el puerto ANT, y rango de temperatura operativa de -40 °C a +65 °C lo convierten en una solución confiable para despliegues en exteriores. Disponible en configuraciones simples y duales con conectores tipo N(hembra), 4.3-10 o 7-16(hembra) triplate, el BK-741 cumple con la directiva RoHS y garantiza bajo PIM (Passive Intermodulation), siendo una elección óptima para integradores e ingenieros de RF que requieren máxima fiabilidad en entornos exigentes. Características Generales Integración de Bandas: AWS-1, AWS-3 y PCS/GSM en un solo dispositivo Aislamiento entre Puertos: >50 dB de aislamiento P1:P2 dentro de banda Baja Pérdida de Inserción: <0.3 dB en banda de paso Rizado Mínimo: <0.4 dB en cualquier banda de 4 MHz Low PIM Garantizado: Distorsión por intermodulación pasiva <-161 dBc (-118 dBm) con 2 tonos de +43 dBm Alta Potencia: Hasta 250 W CW promedio por entrada Diseño Robusto: Alta fiabilidad para entornos exigentes Cumplimiento: RoHS compliant Incluye: Soportes de montaje incluidos Desempeño RF Banda Puerto 1-3 (AWS): 1695-1780 MHz y 2110-2180 MHz Banda Puerto 2-3 (PCS): 1850-2000 MHz Linealidad de Fase: ±3° máx. en cualquier banda de 4 MHz Group Delay: 10 ns máx. en cualquier banda de 4 MHz Rizado de Banda de Paso: <0.4 dB en cualquier banda de 4 MHz Aislamiento P1:P2: >50 dB dentro de banda VSWR (Todos los Puertos): <1.25:1 Pérdida de Inserción: <0.3 dB Intermodulación (IMD): <-161 dBc (-118 dBm) con 2 tonos de +43 dBm Impedancia: 50Ω nominal Ruta DC: Todos los caminos (All paths) Físicas y Eléctricas Conectores: 4.3-10 hembra triplate Potencia Máxima por Entrada: 250 W CW Tornillo de Tierra: M8 Protección contra Rayos: 8/20 µs, 20 kA / 10/350 µs, 3 kA (puerto ANT) Acabado del Housing: Recubrimiento epóxico (Epoxy coating) Temperatura de Operación: -40 °C a +65 °C Clasificación Ambiental: IP67 Dimensiones BK-741E (4.3-10 SENCILLO): 9.45" × 6.89" × 2.24" (240 × 175 × 57 mm) Modelos y Contenido Variantes Disponibles: BK-741D: Single, 7-16 long, 250W — 4.1 lb (1.9 kg) BK-741DW: Dual, 7-16 long, 250W — 8.3 lb (3.8 kg) BK-741E: Single, 4.3-10, 250W — 4.1 lb (1.9 kg) BK-741EW: Dual, 4.3-10, 250W — 4.3 lb (3.8 kg) BK-741N: Single, N type, 250W — 4.1 lb (1.9 kg) Contenido del Paquete: Unidad Diplexer BK-741 (según modelo seleccionado) Soportes de montaje (Mounting Brackets) * Especificaciones sujetas a cambio sin previo aviso. Rev. E — 08OCT2018
Datos del producto
- Modelo
- BK-741E
- ID de producto
- 254857
- Marca
- MICROLAB
- Categoría
- Radiocomunicación
- Clave SAT
- 32101500 · Conjuntos de circuitos y componentes de radiofrecuencia (RF)
- Medidas (alto × largo × ancho)
- 3 × 12 × 9 cm
- Peso
- 1.9 kg
