Descripción

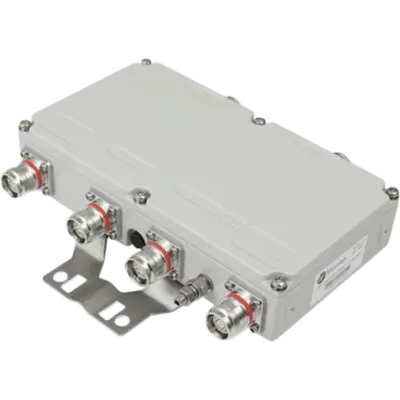

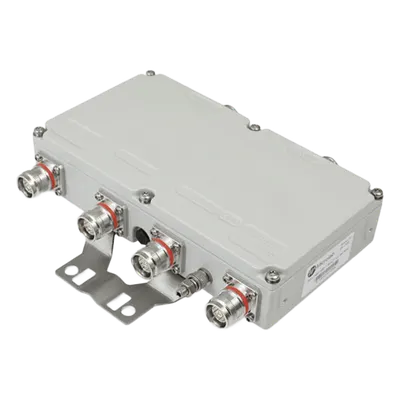

El diplexor dual BK745E de MICROLAB permite combinar y separar señales de la banda PCS (1850 – 1990 MHz) con las bandas AWS-WCS (1695 – 1780 MHz y 2110 – 2360 MHz) en una sola unidad compacta. Las entradas están optimizadas con alto aislamiento para minimizar la interreacción entre bandas, garantizando un rendimiento estable en entornos de alta densidad espectral. Su arquitectura pasiva patentada reduce significativamente el tamaño físico y los costos operativos sin sacrificar la integridad de la señal. Diseñado para soportar potencias de entrada de hasta 100 W por puerto, este equipo es ideal para infraestructuras de telecomunicaciones que exigen fiabilidad en condiciones exteriores exigentes. Características principales Aislamiento de entrada de 40 dB mínimo entre puertos para reducir interferencias cruzadas PIM extremadamente bajo de -161 dBc, crítico para sistemas multicarrier de alta densidad Conectores 4.3-10 con protección IP67, aptos para despliegue en exteriores Pérdida de inserción mínima optimizada en cada banda de frecuencia Tecnología pasiva patentada que minimiza tamaño y costo sin degradar rendimiento Potencia de entrada de hasta 100 W por puerto para aplicaciones de alta potencia Configuración de unidad doble disponible como modelo BK-745EW para aplicaciones quad diplexer Especificaciones técnicas Tipo de dispositivo Diplexor dual Banda PCS 1850 – 1990 MHz Bandas AWS-WCS 1695 – 1780 MHz / 2110 – 2360 MHz Potencia máxima por entrada 100 W Aislamiento de entrada 40 dB mínimo Nivel PIM -161 dBc Conectores 4.3-10 Grado de protección IP67 Pérdida de inserción Mínima en bandas de RF Variante quad diplexer BK-745EW (unidad doble)
Datos del producto
- Modelo
- BK-745E
- ID de producto
- 212321
- Marca
- MICROLAB
- Categoría
- Radiocomunicación
- Clave SAT
- 32101500 · Conjuntos de circuitos y componentes de radiofrecuencia (RF)
- Peso
- 2.1 kg
