Descripción

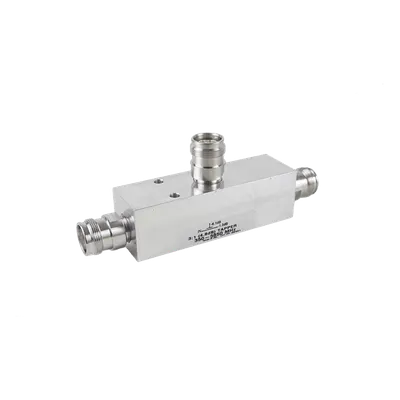

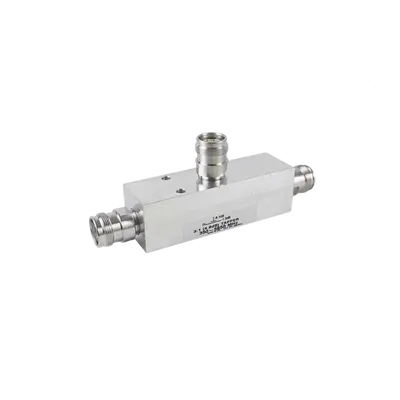

Tapper de alta potencia diseñado para dividir señales celulares de manera desigual con proporción fija de 100:1 (20 dB) en el rango de 350 a 5930 MHz, excluyendo la banda de 1550 a 1650 MHz. Su arquitectura asimétrica innovadora asegura VSWR de entrada optimizado y uniformidad de acoplamiento consistente incluso en divisiones cercanas a 2:1. La construcción con dieléctrico de aire y reducidas uniones soldadas minimiza pérdidas pasivas y eleva la confiabilidad operativa en despliegues críticos de infraestructura inalámbrica. El equipo incluye soporte de fijación mural para instalación rápida en gabinetes o torres, con un peso total de apenas 380 gramos que facilita el manejo en altura. Para variantes con conectores N o 7/16, consulte las series DN-X4FN y DN-X4FD respectivamente. Características Principales División desigual 20 dB (100:1) con reflexiones mínimas PIM extremadamente bajo de -161 dBc para compatibilidad LTE/5G multicarrier Potencia promedio 500 W con capacidad de pico hasta 3 kW VSWR 1.25:1 típico en todo el rango de frecuencia Conectores 4.3-10 con grado de protección IP67 para intemperie Diseño compacto y liviano de 380 g con soporte de montaje incluido Especificaciones Técnicas Tipo de División 20 dB (100:1) Rango de Frecuencia 350 - 5930 MHz Excluye 1550-1650 MHz Potencia Promedio 500 W Potencia de Pico 3 kW PIM (Intermodulación Pasiva) -161 dBc VSWR 1.25:1 En rango completo Conectores 4.3-10 IP67, resistentes a intemperie Peso 380 g Montaje Soporte mural incluido Tecnología de Construcción Dieléctrico de aire Mínimas uniones soldadas Series relacionadas: DN-X4FN (conectores N) · DN-X4FD (conectores 7/16 DIN)
Datos del producto
- Modelo
- DN-04FE
- ID de producto
- 212299
- Marca
- MICROLAB
- Categoría
- Radiocomunicación
- Clave SAT
- 32101500 · Conjuntos de circuitos y componentes de radiofrecuencia (RF)
- Peso
- 0.1 kg
