Descripción

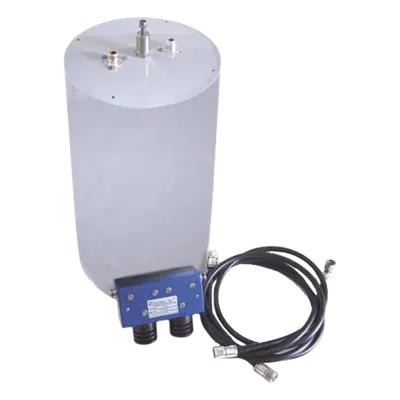

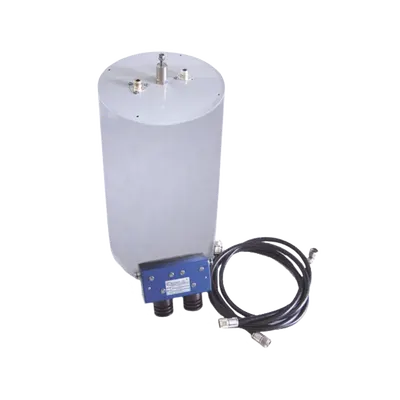

Este kit de canal de expansión está diseñado para integrarse con combinadores de alta frecuencia en el rango VHF profesional de 144-174 MHz. Incluye cables, aislador doble y conectores N hembra estándar, facilitando la expansión de capacidad en sistemas de comunicación crítica. La arquitectura de cavity de 1/4 onda con 10 pulgadas de diámetro (25.4 cm) garantiza estabilidad térmica y eléctrica en operación continua. Es compatible con configuraciones de 1 a 8 canales hacia 1 o 2 antenas, con aislamiento superior entre transmisores que minimiza la interferencia intermodulación. Características principales Aislamiento TX-TX de 75 dB para operación limpia sin interferencias cruzadas Supresión de armónicos de 90 dB que protege equipos adyacentes Cavity de 1/4 onda con 10' de diámetro para alta selectividad de frecuencia Separación mínima de canales de 105 kHz en configuraciones densas Pérdida de inserción optimizada según espaciado entre canales Aislamiento antena-TX de 70 dB típico para máxima eficiencia de radiación Especificaciones técnicas Rango de frecuencia 148-174 MHz Canales 1-8 canales hacia 1 o 2 antenas Separación de canales (mín.) 105 kHz Potencia de entrada 100 W estándar / 150 W opcional por canal Impedancia / VSWR (típ.) 50 ohms / 1.25:1 Pérdida de inserción 3.0 dB (5 canales a 250 kHz de espaciado) 3.8 dB (5 canales a 150 kHz de espaciado) Aislamiento TX-TX (típ.) 75 dB Aislamiento antena-TX (típ.) 70 dB Supresión de armónicos 90 dB Tamaño de cavity 10' de diámetro (25.4 cm) / 1/4 onda Conector N hembra estándar Incluye Cables y aislador doble
Datos del producto
- Modelo
- M101-150-1T19
- ID de producto
- 80339
- Marca
- TELEWAVE INC
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de señales
- Medidas (alto × largo × ancho)
- 31 × 65 × 31 cm
- Peso
- 7 kg
