Descripción

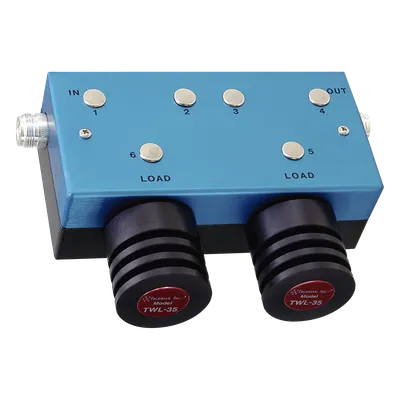

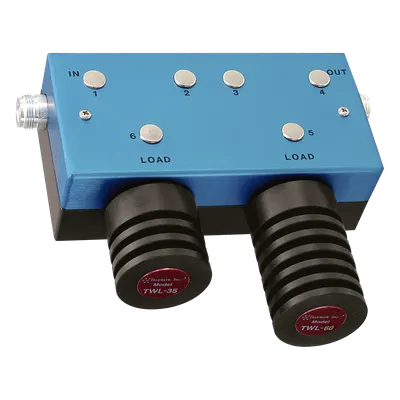

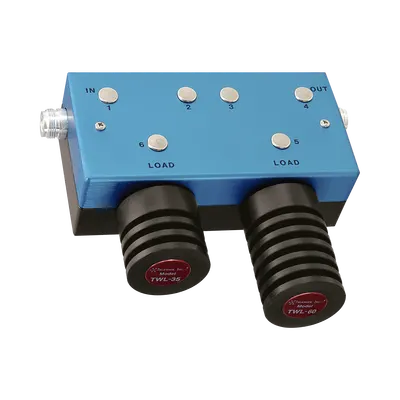

Aislador doble de ferrita diseñado para sistemas de radio VHF en el rango de 118-174 MHz. Proporciona aislamiento superior de 70 dB para prevenir intermodulación y proteger transmisores de alta potencia contra daños por reflexión de energía. La sintonía ajustable de ±4 MHz permite optimizar el rendimiento en frecuencias específicas de operación. Con pérdida por inserción típica de tan solo 0.8 dB, minimiza la degradación de señal en la cadena de transmisión. Incluye dos cargas terminales TWL-35 para operación dual completa. Características Principales Aislamiento típico 70 dB, mínimo garantizado 60 dB Rango de frecuencia 118-174 MHz con sintonía ±4 MHz Potencia de entrada hasta 100 W con ciclo de trabajo variable Pérdida por inserción típica de 0.8 dB Conectores N hembra para conexión segura y confiable Diseño compacto de 16.5 x 11.5 x 5 cm (6.5 x 4.5 x 2 in) Especificaciones Técnicas RF y Rendimiento Banda de frecuencia: 118-174 MHz Rango de sintonía (típico): ±4 MHz Tipo de aislador: Dual Aislamiento: 70 dB típico / 60 dB mínimo Pérdida por inserción: 0.8 dB típica Impedancia: 50 Ω VSWR típica: 1.25:1 Potencia y Ciclo de Trabajo Potencia de entrada máxima: 100 W 100 W: 60% ciclo de trabajo 80 W: 80% ciclo de trabajo 60 W: 100% ciclo de trabajo Mecánico y Ambiental Conectores: N hembra Cargas incluidas: 2 TWL-35 Rango de temperatura: -30 °C a +60 °C Dimensiones: 16.5 x 11.5 x 5 cm (6.5 x 4.5 x 2 in) Peso: 2.7 kg Peso para envío: 3.2 kg Aplicaciones Los aisladores de ferrita previenen la intermodulación y protegen los transmisores de alta potencia contra daños causados por reflexión de energía hacia la etapa de salida. Ideales para instalaciones de radio VHF, sistemas de comunicaciones críticas, broadcast y aplicaciones donde la integridad del transmisor y la pureza espectral son prioritarias.
Datos del producto
- Modelo
- T-1560-60
- ID de producto
- 167597
- Marca
- TELEWAVE INC
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de señales
- Medidas (alto × largo × ancho)
- 5 × 17 × 12 cm
- Peso
- 2.7 kg
