Descripción

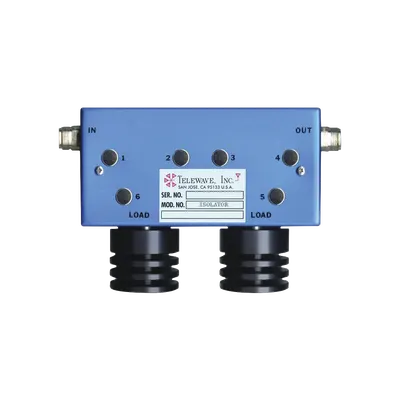

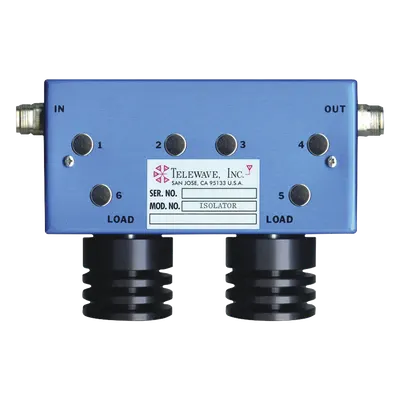

Aislador doble diseñado para sistemas de radio en la banda de 400-512 MHz, con aislamiento de 70 dB típico que protege transmisores contra reflexiones de potencia causadas por fallas en antenas o líneas de transmisión. Su diseño ajustable en ±5 MHz permite sintonizar con precisión la frecuencia de operación, mientras que su construcción robusta garantiza desempeño continuo en condiciones ambientales extremas desde -30°C hasta +60°C. Incluye cargas internas de 2 x 35 watts para disipación segura de potencia reflejada. Características Principales Aislamiento: 70 dB típico / 60 dB mínimo Ajuste de frecuencia: ±5 MHz para precisión en campo Potencia máxima: hasta 150 watts con cargas de 35 watts Conectores N hembra estándar para instalación segura VSWR 1.25:1 típico para mínima reflexión de señal Impedancia: 50 ohm para compatibilidad con sistemas RF Especificaciones Técnicas Tipo Aislador Doble Rango de Frecuencia 400 - 512 MHz Aislamiento 70 dB típico / 60 dB mínimo Ajuste de Frecuencia ±5 MHz Potencia Máxima Hasta 150 watts Cargas Incluidas 2 x 35 watts Pérdida por Inserción 0.7 dB típico VSWR 1.25:1 típico Impedancia 50 ohm Conectores N hembra Rango de Temperatura -30°C a +60°C Dimensiones 16.5 x 11.5 x 5 cm (6.5 x 4.5 x 2 in) Peso 2.7 kg (6 lb) Peso para Envío 3.2 kg (7.05 lb) Aplicaciones Protección contra antena rota o cable dañado Prevención de intermodulación por señales fuertes cercanas Protección contra VSWR alto o dispositivos de filtrado mal sintonizados Mantenimiento de impedancia constante de 50 ohm en sistemas críticos
Datos del producto
- Modelo
- T-4560
- ID de producto
- 167491
- Marca
- TELEWAVE INC
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de señales
- Medidas (alto × largo × ancho)
- 5 × 17 × 12 cm
- Peso
- 2.7 kg
