BOSCH M_OM1-MODULO DE RED PARA INTERCONEXION ENTRE PAVIRO

Descripción

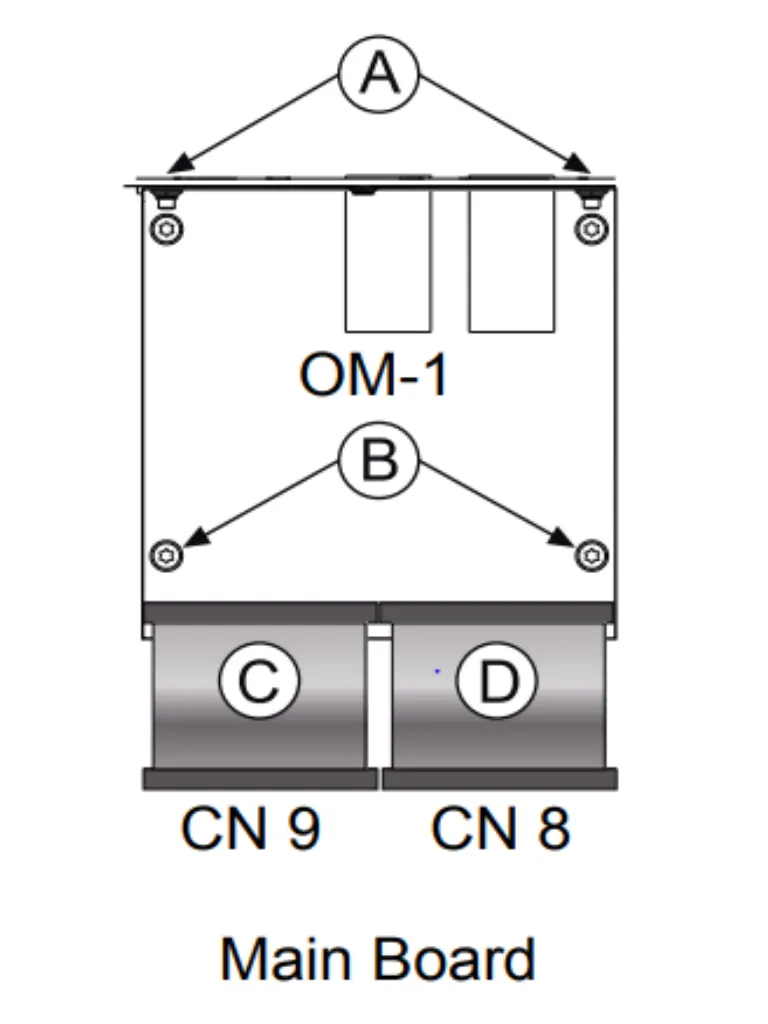

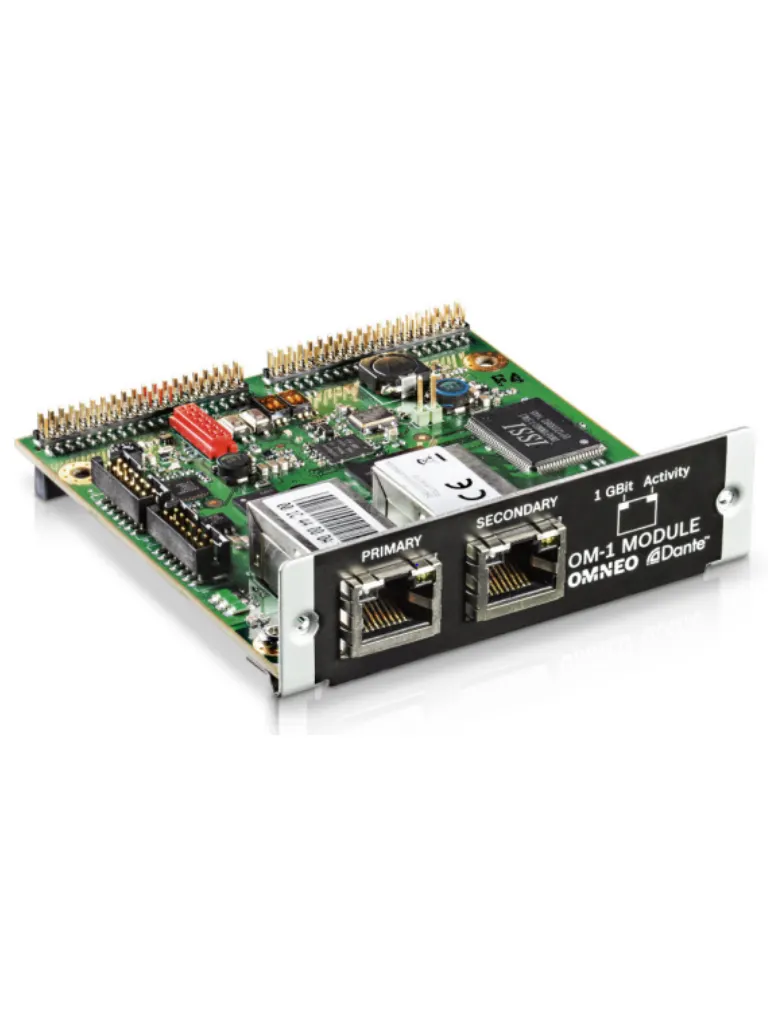

El OM‑1 es un m&oacutedulo de interfaz compacto preparado para realizar la conexi&oacuten a una red OMNEO. El OM‑1 es capaz de enviar y recibir audio Dante hacia o desde otros controladores PAVIRO con un m&oacutedulo de interfaz OM‑1. El OM-1 permite realizar la transmisi&oacuten de hasta 16 se&ntildeales de entrada de audio digital y 16 canales de salida de audio digital con baja latencia. Certificaciones y aprobaciones Regi&oacuten Marcas de calidad/cumplimiento normativo Europa DOP F01U298639 PAVIRO V10. CE F01U308176. Notas de configuraci&oacuten/instalaci&oacuten Instalaci&oacuten en PVA-4CR12 1.- Apague la unidad y desconecte el enchufe de alimentaci&oacuten de 24 V. 2.- Desmonte la placa de la cubierta (10 tornillos en la parte superior). 3.- Retire el revestimiento del panel trasero (2 tornillos). 4.- Coloque el m&oacutedulo OM-1 (consulte la imagen; primero, &uacutenalo con dos tornillos al panel trasero Ⓐ y, despu&eacutes, con dos tornillos a los pernos Ⓑ y apriete los tornillos. 5.- Realice las siguientes conexiones de cables: el conector izquierdo del m&oacutedulo OM-1 al CN9 del cuadro principal (cable plano de 65 mm) Ⓒ. El conector derecho del m&oacutedulo OM-1 al CN8 del cuadro principal (cable plano de 190 mm) Ⓓ. 6.- Vuelva a colocar la placa de la cubierta. 7.- Conecte la unidad a la fuente de 24 V y encienda la alimentaci&oacuten. 8.- Configure los par&aacutemetros del m&oacutedulo OM-1 en IRIS- -Net seg&uacuten sea necesario. Aviso: Es necesario utilizar un cable apantallado para la conexi&oacuten Ethernet. Piezas incluidas 1 M&oacutedulo interfaz Omneo. 1 Cable de interconexi&oacuten interna (190 mm). 1 Cable de interconexi&oacuten interna (65 mm). 4 Tornillo Torx M3✕6 1 Nota de instalaci&oacuten. Nota: OM-1 M&oacutedulo interfaz Omneo M&oacutedulo OMNEO/DANTE para PAVIRO. N&uacutemero de pedido: OM-1. Principales Caracter&iacutesticas Interfaz Gigabit Ethernet: interfaz Ethernet de 1000 Mbit/s d&uacuteplex completo compatible con IEEE 802.3u. Interfaz Gigabit Ethernet secundaria: segunda interfaz Ethernet para conectar una red redundante y establecer sistemas tolerantes a fallos. LED de estado: indicaci&oacuten de estado activo de enlace, actividad y gigabits para cada interfaz Ethernet. Especificaciones El&eacutectricas Tensi&oacuten de alimentaci&oacuten/ corriente +3,3 V CC/860 mA +5 V CC/60 mA. Conectores Ethernet (primario / secundario) 100/1000 Mbit/s,. RJ-45, aislamiento de transformador integrado. Frecuencia de muestreo 48 kHz. Formato de datos 24 bits. Canales de audio Hasta 16 ✕ 16 a 48 kHz. Flujos de audio Hasta 16 ✕ 16 secuencias de audio simult&aacuteneas. Latencia en la red 5 ms (normal). Mec&aacutenicas Dimensiones del producto (ancho ✕ alto ✕ profundo) 89 ✕ 27 ✕ 92 mm. Peso neto 75 g Medioambientales Entorno electromagn&eacutetico E1, E2, E3. Temperatura de funcionamiento: De -5 °C a 45 °C. Temperatura de almacenamiento y transporte: De -20 °C a +70 °C.

Datos del producto

Modelo

OM-1

ID de producto

24762

Marca

BOSCH

Categoría

Audio y Video > Audio y Megafonía > Mezcladoras

Clave SAT

43221732

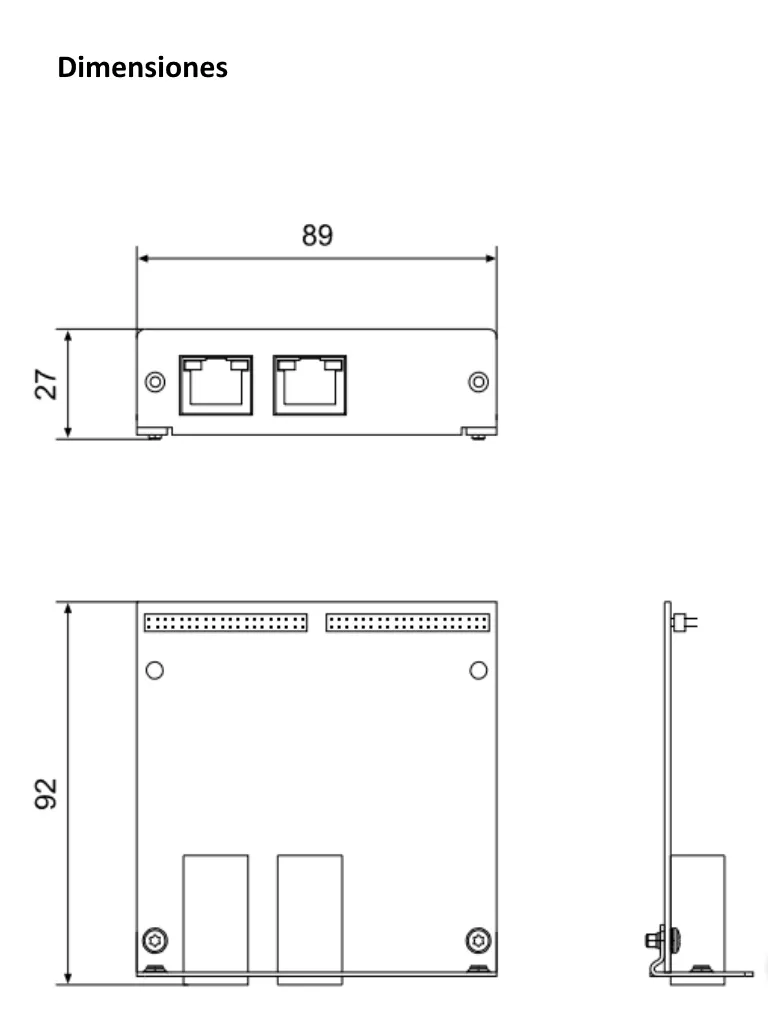

Medidas (alto × largo × ancho)

5.5 × 27.5 × 10.5 cm

Peso

0.39 kg
