Descripción

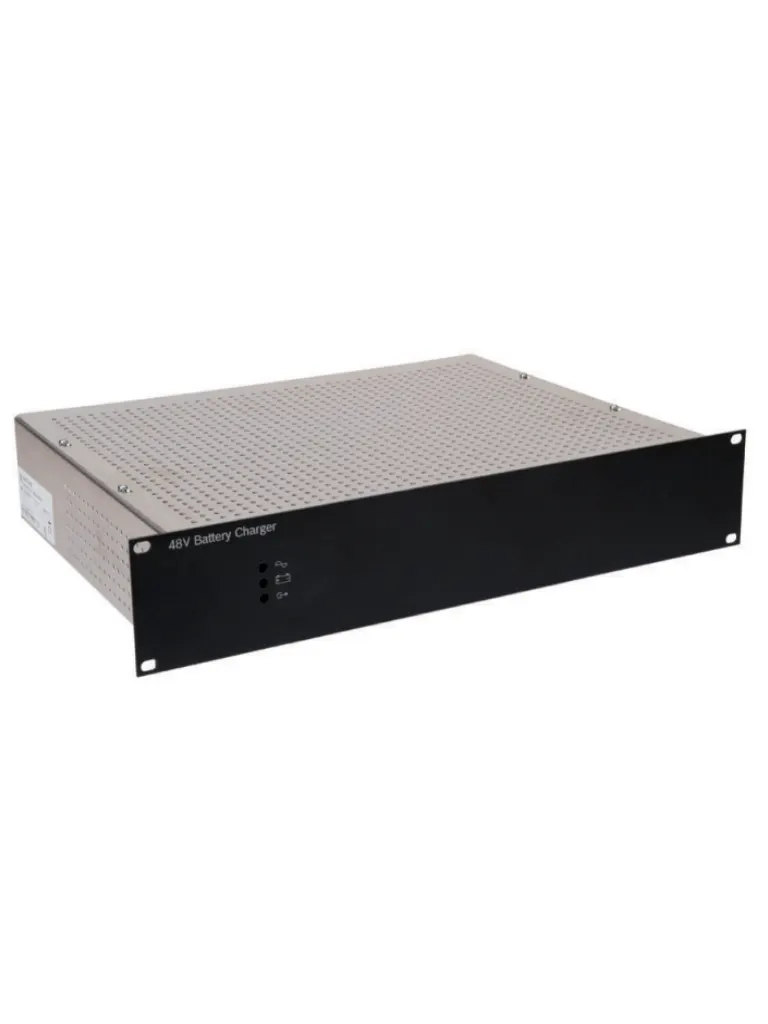

Los cargadores de baterías PLN‑24CH12 y PRS‑48CH12 se han diseñado para sistemas de megafonía y evacuación con el fin de garantizar que las baterías del sistema estén siempre cargadas. Con opción de montaje en bastidor, la unidad carga baterías de plomo y ácido y proporciona simultáneamente 24 o 48 voltios para componentes del sistema que usan 24 V o 48 V exclusivamente. Estos cargadores cuentan con la certificación EN 54‑4. Los cargadores son dispositivos inteligentes de alta calidad y controlados por microprocesador. Funciones básicas Rendimiento La corriente máxima de carga de la batería es de 12 A. La capacidad máxima de la batería, según la certificación EN 54‑4, es de 225 Ah, el tamaño mínimo es de 86 Ah. La máxima potencia del sistema de alimentación de reserva es de 150 A. El rango de tensión de entrada del cargador es de 195 V a 264 V, con corrección del factor de potencia. El cargador incluye apagado automático cuando la tensión de la batería es demasiado baja, para evitar daños en la misma. También incluye protección frente a sobretensión, polaridad incorrecta y cortocircuitos. Las salidas están protegidas por fusibles. La unidad de alimentación mide la resistencia de la batería (conexiones incluidas) cada 4 horas. El cargador incluye un sensor de temperatura que se usa para ajustar la tensión de carga. También cuenta con salidas auxiliares de 24 V o 48 V (en función del modelo) para proporcionar alimentación a equipos que necesiten 24 V o 48 V de alimentación principal. La capacidad de corriente de cada salida es de 5 A. El cargador dispone de salidas de relé que detectan un fallo de alimentación, de batería o de la tensión de salida del cargador. Controles e indicadores LED de estado de la alimentación. LED de estado de la batería. LED de fallo de la tensión de salida. 6 salidas principales del sistema, cada una con su propio fusible. 3 salidas auxiliares para los periféricos, componentes del sistema que siempre requieren 24/48 V con un bajo consumo de corriente. Relés de fallo. Conexión de la batería. Planificación 6 salidas principales, 40 A (fusible GG de 32 A) por salida. 3 salidas auxiliares, 5 A (fusible de 5 AT) por salida. La corriente de reserva total es de 150 A (9 salidas). La corriente de salida máxima del cargador a la batería y las salidas es de 12 A. Piezas incluidas 1 Cargador de batería PLN‑24CH12 de 24 V o Cargador de batería PRS‑48CH12 de 48 V. 1 Enchufe de alimentación. 1 Instrucciones de usuario e instalación. 1 Sensor de temperatura con cable. Nota: PLN‑24CH12 Cargador de batería de 24 V Cargador de baterías de plomo y ácido de 24 V que proporciona simultáneamente 24 VCC, totalmente protegido y supervisado con una unidad de rack de 2 RU. Número de pedido: PLN-24CH12. Principales Características: Cargador de batería de 12 A. Salidas 6 x 40 A, 3 x 5 A. Batería de reserva de 150 A. Completamente supervisado, con la certificación EN 54‑4. Protección contra bajas tensiones y sobretensión. Especificaciones Eléctricas Fuente de alimentación Tensión De 195 a 264 VCA, de 50 a 60 Hz. Corriente de entrada (PLN‑24CH12) 2 A. Corriente de entrada (PRS‑48CH12) 4 A. Consumo de energía (PLN‑24CH12) 380 W como máximo. Consumo de energía (PRS‑48CH12) 760 W como máximo. Rendimiento (PLN‑24CH12) Tensión mín. 21,6 VCC (apagado automático). Tensión máx. 28,5 VCC. Rendimiento (PLN‑24CH12) Corriente de carga máx. 12 A. Salidas auxiliares (3 x) Tensión 24 o 48 VCC (tensión de la batería). Corriente 5 A. Salidas de fallos (3 x) Potencia Sin tensión 24 V/1 A, 120 VCA/500 mA. Contactos Normalmente activado (autoprotección). Mecánicas Dimensiones (Al. x An. x Pr.) 88 x 430 x 260 mm (19 pulg. de ancho, 2U de alto). Conexiones de entrada (conexión a la batería) Terminal de clavijas. Conexiones de salida (conexión al sistema) Conector de tornillo enchufable (10 x). Peso Aprox. 6 kg. Montaje Bastidor de 48 cm (19 pulg.). Color Gris oscuro y plateado. Medioambientales Temperatura de funcionamiento: De -5 °C a +45 °C (de 23 °F a +113 °F). Temperatura de almacenamiento: De -25 °C a +85 °C (de -13 °F a +185 °F). Humedad relativa <95% (de funcionamiento y almacenamiento).
Datos del producto
- Modelo
- PLN-24CH12
- ID de producto
- 20203
- Marca
- BOSCH
- Categoría
- Audio y Video > Audio y Megafonía > Micrófonos
- Clave SAT
- 45111705
