Descripción

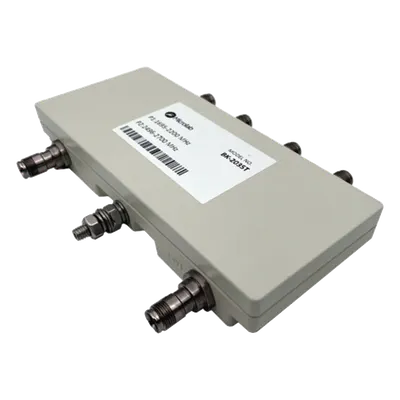

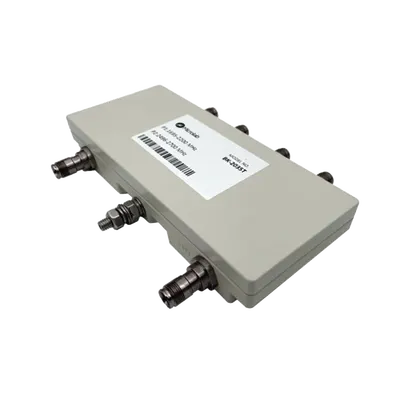

Diplexor diseñado para combinar o dividir señales PCS/AWS y 2.5/BRS en aplicaciones de agregación de portadoras 5G dentro de sistemas DAS y celdas pequeñas en configuración MIMO 2×2. El segundo puerto permite integrar señal 2.5/BRS en redes nuevas o existentes junto con PCS/AWS, manteniendo aislamiento óptimo entre entradas y pérdida de inserción mínima en cada banda de frecuencia para reducir la interacción entre bandas. El diseño mecánico prioriza la reducción de intermodulación pasiva (PIM) a lo largo del tiempo operativo, mientras que los conectores espaciados facilitan la compatibilidad con botas protectoras estándar y permiten instalación precisa mediante llave dinamométrica. Características principales Agregación de portadoras 5G para sistemas DAS y celdas pequeñas Intermodulación pasiva (PIM) de -155 dBc para rendimiento de señal superior Conectores NEX10® de alta densidad para espacios de instalación reducidos Clasificación IP67 contra ingreso de polvo y agua Pérdida de inserción máxima de 0.35 dB para máxima eficiencia de potencia Capacidad de potencia continua de 50 W por puerto con pico de 1 kW Configuración de montaje dual para versatilidad en despliegue Diseño mecánico optimizado para compatibilidad con herramientas de torque Especificaciones técnicas Bandas de frecuencia Puerto 1: 1695 – 2200 MHz Puerto 2: 2496 – 2690 MHz Potencia 50 W continuo por puerto 1 kW pico Intermodulación pasiva (PIM) -155 dBc garantizado Pérdida de inserción 0.35 dB máximo Conectores NEX10® (alta densidad) Protección ambiental IP67 (polvo y agua) Configuración MIMO 2×2 Montaje dual Aplicaciones DAS, celdas pequeñas, agregación de portadoras 5G (PCS/AWS + 2.5/BRS)
Datos del producto
- Modelo
- BK2035T
- ID de producto
- 223110
- Marca
- MICROLAB
- Categoría
- Radiocomunicación
- Clave SAT
- 32101500 · Conjuntos de circuitos y componentes de radiofrecuencia (RF)
- Peso
- 0.66 kg
