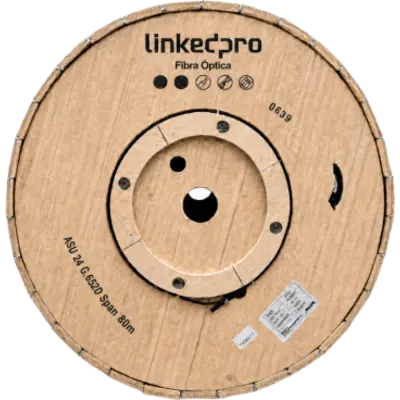

Carrete de 4 Kilómetros de Fibra Óptica Aérea Mini ADSS (ASU) G.652D, Monomodo de 24 Hilos, Exterior, Span 80, Loose Tube

Descripción

El cable de fibra óptica LP-MINI-8024/4KM es un cable de 24 núcleos, monomodo, diseñado para instalación en ductos y aérea con cable de tensión. Cumple con las normas ITU-T G.652D, IEC 60794-1-1, IEC 60794-1-2, IEC 60794-3, IEC 60794-3-10 e IEC 60794-3-11. Su estructura incluye tubos sueltos de plástico de alto módulo rellenos de compuesto hidrófugo, dos varillas FRP como miembros de resistencia y una cubierta exterior de polietileno (PE) de color negro. El cable está diseñado para soportar condiciones de servicio típicas durante un período de 30 años sin deterioro de sus características operativas. La atenuación máxima es de 0.21 dB/km a 1310 nm y 1550 nm, con una dispersión cromática controlada. El cable tiene un diámetro aproximado de 7.8 mm y un peso de 58 ± 10 kg/km. Soporta una tensión máxima de 2500 N y una resistencia al aplastamiento de 1500 N/100 mm. El rango de temperatura de operación, instalación y almacenamiento es de -40 °C a +70 °C. Características Generales Tipo de cable: Fibra óptica monomodo, 24 núcleos Estándar de fibra: ITU-T G.652D Aplicación: Instalación en ductos y aérea con cable de tensión Vida útil: 30 años Normas: IEC 60794-1-1, IEC 60794-1-2, IEC 60794-3, IEC 60794-3-10, IEC 60794-3-11 Miembro de resistencia: 2 varillas FRP de 2.5 mm de diámetro Cubierta exterior: PE (polietileno), color negro Sistema de bloqueo de agua: Hilo hidrófugo Hilo de rasgado: 2 piezas Longitud estándar del carrete: 4 km/carrete Empaque: Carretes de madera contrachapada, extremos sellados con tapas de plástico Desempeño Óptico Atenuación a 1310 nm: < 0.21 dB/km Atenuación a 1550 nm: < 0.21 dB/km Dispersión cromática a 1310 nm: ≤ 3.5 ps/(nm·km) Dispersión cromática a 1550 nm: ≤ 18 ps/(nm·km) Dispersión cromática a 1625 nm: ≤ 22 ps/(nm·km) Longitud de onda de dispersión cero: 1312 ± 10 nm Pendiente de dispersión cero: ≤ 0.092 ps/(nm²·km) PMD máximo (fibra individual): ≤ 0.1 ps/√km PMD (valor de diseño del enlace, M=20, Q=0.01%): ≤ 0.06 ps/√km Longitud de onda de corte del cable (λcc): ≤ 1260 nm Diámetro de campo modal (MFD) a 1310 nm: 9.2 ± 0.4 μm Diámetro de campo modal (MFD) a 1550 nm: 10.3 ± 0.5 μm Concentricidad núcleo-revestimiento: ≤ 0.5 μm Diámetro del revestimiento: 125 ± 1 μm No circularidad del revestimiento: ≤ 0.8% Diámetro del recubrimiento: 245 ± 5 μm Prueba de tensión: ≥ 0.69 GPa Mecánicas y Ambientales Tensión máxima: 2500 N Resistencia al aplastamiento: 1500 N/100 mm Temperatura de operación: -40 °C a +70 °C Temperatura de instalación: -40 °C a +70 °C Temperatura de almacenamiento: -40 °C a +70 °C Prueba de tensión (estática): 400 N, 5 min, Δl/l fibra ≤ 0.05%, Δα ≤ 0.05 dB Prueba de tensión (dinámica): 1000 N, 5 min, Δl/l fibra ≤ 0.33%, Δα reversible Prueba de aplastamiento: 1000 N/100 mm, máx. 5 min, Δl/l fibra ≤ 0.33%, Δα reversible Prueba de impacto: 5 J, 3 impactos, R=300 mm, Δα ≤ 0.05 dB, reversible, sin daño Prueba de curvatura: AD=15xOD, 5 ciclos, Δα ≤ 0.05 dB después de la prueba, sin daño Prueba de curvatura repetida: R=20xOD, 100 N, 100 ciclos, sin rotura de fibras o elementos del cable Prueba de torsión: ±90°, 2 m, 400 N, 5 ciclos, Δα ≤ 0.05 dB después de la prueba, sin daño Prueba de penetración de agua: Muestra de 3 m, columna de agua de 1 m, sin fuga de agua Ciclo de temperatura: -40 °C a +70 °C, 2 ciclos, Δα ≤ 0.05 dB/km, reversible Físicas y Eléctricas Diámetro exterior del cable (aprox.): 7.8 mm Peso del cable (aprox.): 58 ± 10 kg/km Diámetro del tubo suelto: 2.6 mm Máximo número de fibras por tubo: 24 Número de tubos sueltos: 1 (para 24 núcleos) Material del miembro de resistencia: 2 varillas FRP de 2.5 mm de diámetro Material de la cubierta exterior: PE (polietileno) Color de la cubierta exterior: Negro Máxima luz permitida (instalación aérea): 80 m con 1% de flecha de instalación Carga adicional por viento y hielo (a -5 °C, viento 100 km/h): Soportado Carga adicional por viento y hielo (a -20 °C, viento 50 km/h, hielo 8 mm): Soportado

Datos del producto

Modelo

LP-MINI-8024/4KM

ID de producto

259772

Marca

LINKEDPRO

Categoría

Cableado Estructurado

Clave SAT

26121607 · Cable de fibra óptica

Medidas (alto × largo × ancho)

95 × 55 × 95 cm

Peso

184 kg
