¿Qué es?

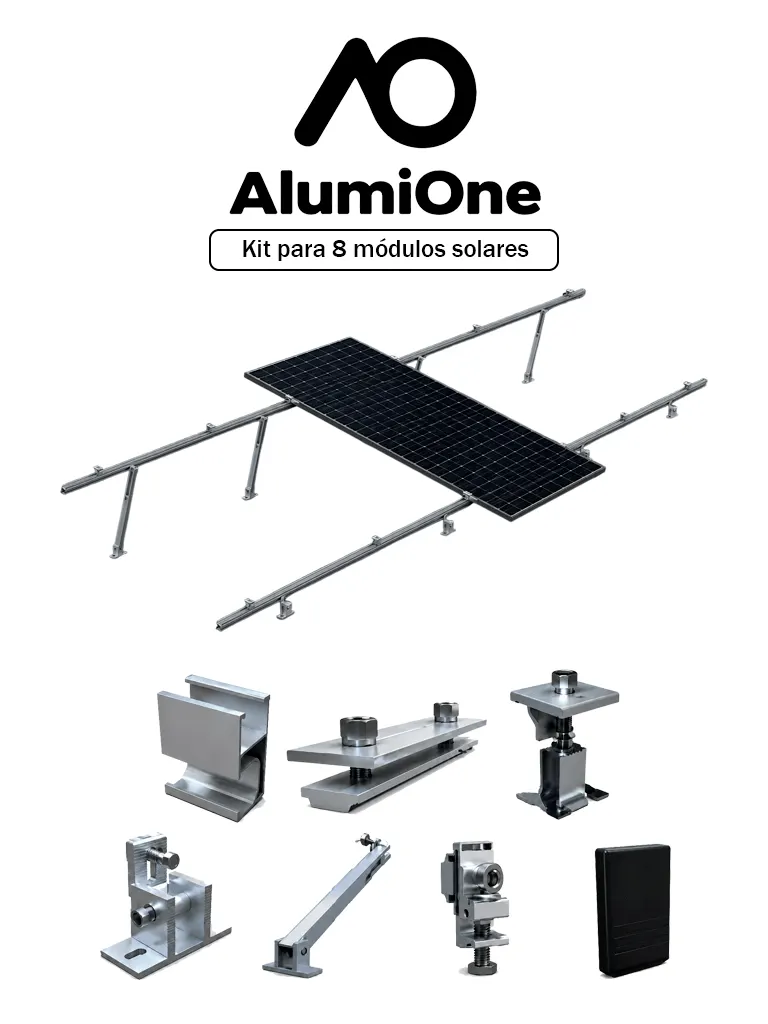

El AlumiOne Arreglo 1V8 es un kit de montaje para instalar ocho módulos solares en una sola fila y en orientación vertical, sobre una losa plana o una superficie nivelada equivalente. Sus patas ajustables permiten regular la inclinación de 10° a 20° para adaptar el arreglo a las necesidades del proyecto. Está fabricado principalmente en aluminio anodizado e incluye rieles, conectores, abrazaderas universales, patas ajustables y componentes para puesta a tierra y manejo de cables. Los paneles solares y los taquetes para fijación no están incluidos. Sus componentes cuentan con certificación UL 2703.
¿Para qué sirve?
Se utiliza en proyectos fotovoltaicos sobre techos de losa plana, como instalaciones solares en viviendas, comercios o edificios, cuando se necesita montar ocho módulos en una fila vertical. Antes de instalarlo, conviene verificar que las dimensiones de los módulos sean compatibles con el ancho máximo indicado de 1134 mm y definir la fijación adecuada para la superficie.
¿Cómo se compara?
A diferencia de soportes para menos módulos o configuraciones distintas, el Arreglo 1V8 está pensado específicamente para acomodar ocho paneles en una sola fila vertical y permite ajustar la inclinación entre 10° y 20°. Su estructura de aluminio anodizado está diseñada para montaje en losa plana; los paneles y taquetes deben adquirirse por separado.
Preguntas frecuentes
¿Cuántos paneles solares se pueden instalar con el Arreglo 1V8?
El kit está configurado para montar ocho módulos solares en una sola fila y en orientación vertical. Los paneles no están incluidos.
¿Qué inclinación permite ajustar?
Las patas ajustables permiten configurar la inclinación entre 10° y 20°.
¿En qué tipo de superficie se instala?
Está diseñado para techos de losa plana y superficies niveladas de concreto o equivalentes. Los taquetes para fijarlo no están incluidos.
¿Qué incluye el kit?
Incluye cuatro rieles de 4800 mm, dos conectores de riel, 18 abrazaderas universales, seis patas delanteras y seis traseras ajustables, un terminal de puesta a tierra, cuatro tapones terminales y cinco clips para cable.
¿Qué ancho máximo pueden tener los módulos?
El ancho máximo indicado para cada módulo es de 1134 mm. Se recomienda confirmar las dimensiones de los paneles antes de la instalación.
Datos del producto
- Modelo
- Arreglo 1V8
- ID de producto
- 87820
- Marca
- AlumiOne
- Categoría
- Energía > Energía Solar > Estructuras para Montaje
- Clave SAT
- 30102006
- Medidas (alto × largo × ancho)
- 17 × 480 × 33 cm
- Peso
- 9.76 kg
