¿Qué es?

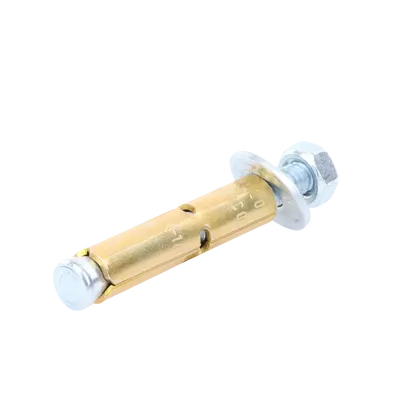

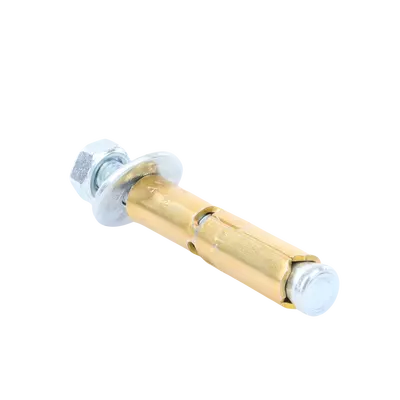

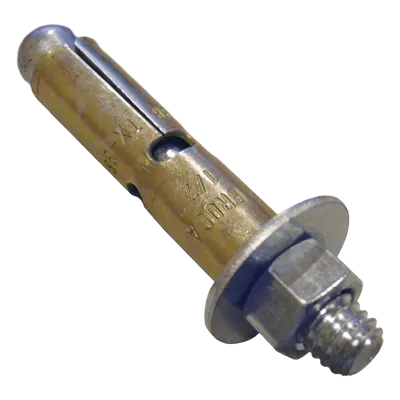

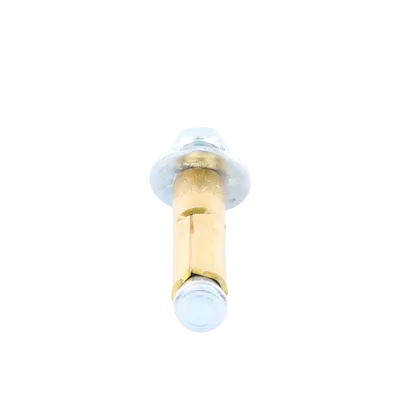

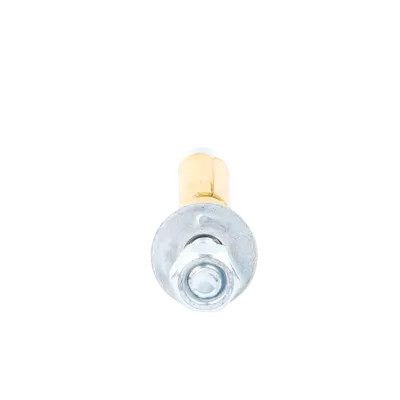

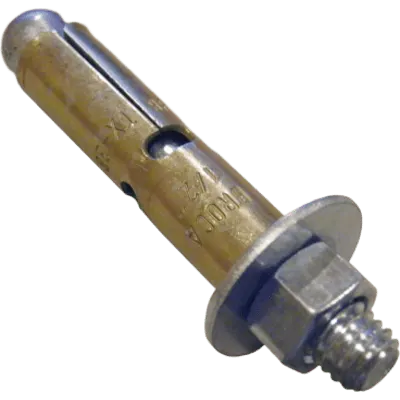

El ANCLO ANC-TX14212 es un taquete de expansión para anclajes estructurales en concreto. Cuenta con cuerda expuesta de 1/4” (6.4 mm), largo de 2 1/2” (63 mm) y una camisa corta de grueso calibre que ayuda a distribuir la carga sobre el material de base. Está diseñado para instalarse en perforaciones realizadas con broca de 3/8” (10 mm). Sus cargas declaradas son de 410 kg a tensión y 340 kg a cortante, bajo las condiciones indicadas para el producto: concreto con resistencia mínima a compresión de 268 kg/cm² e instalación óptima. Cumple con la norma GSA FF-S-325, Grupo II, Clase 3.
¿Para qué sirve?
Se utiliza para fijar elementos estructurales a concreto, por ejemplo en muros y columnas donde se requiere un montaje horizontal y la cuerda expuesta facilita la alineación. Puede considerarse en proyectos de instalación de soportes y otros elementos que necesiten un anclaje mecánico. Las cargas declaradas corresponden a condiciones estáticas coaxiales o a 90°. Vibraciones, impactos, brazos de palanca y distancias reducidas al borde del concreto pueden disminuir la carga segura; evalúa las condiciones de la instalación antes de elegirlo.
¿Cómo se compara?
A diferencia de anclajes con otras dimensiones o configuraciones, este modelo combina cuerda expuesta de 1/4”, largo de 2 1/2” y camisa corta de grueso calibre. La selección debe basarse en el tipo de carga, las condiciones del concreto y el espacio disponible para instalarlo.
Preguntas frecuentes
¿Qué broca se recomienda para instalar el ANC-TX14212?
La broca recomendada es de 3/8” (10 mm).
¿Cuáles son las cargas declaradas del taquete?
El producto indica una carga de 410 kg a tensión y de 340 kg a cortante. Estos valores dependen de las condiciones de instalación y del concreto especificadas para el anclaje.
¿En qué tipo de superficie se utiliza?
Está diseñado para anclajes estructurales en concreto. El proveedor indica un concreto con resistencia mínima a compresión de 268 kg/cm².
¿Se puede usar en zonas con vibraciones o impactos?
Esas condiciones requieren una evaluación adicional, ya que las vibraciones, los impactos, los brazos de palanca y la cercanía al borde del concreto pueden reducir la carga segura.
Datos del producto
- Modelo
- ANC-TX14212
- ID de producto
- 186982
- Marca
- ANCLO
- Categoría
- Cableado Estructurado
- Clave SAT
- 31162101 · Anclajes de concreto
- Peso
- 0.05 kg
