Descripción

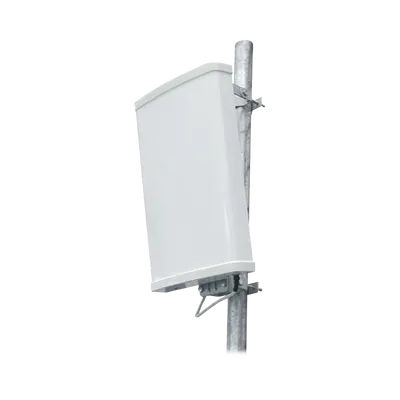

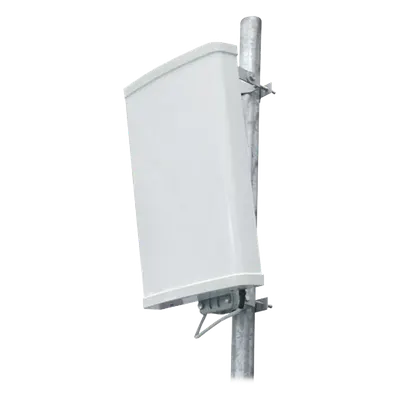

Antena direccional de exterior diseñada para despliegues profesionales de telecomunicaciones celulares, operando en las bandas de frecuencia 698-960 MHz y 1710-2700 MHz. Ofrece ganancia de 10.0 a 11.0 dBi con patrón de radiación controlado y ancho de haz horizontal variable entre 52° y 68° según la banda de operación. Su construcción robusta soporta potencias de entrada de hasta 100 W por puerto, con polarización vertical y impedancia de 50 ohm estandarizada para integración directa en infraestructuras de red existentes. Características Principales Operación multibanda: 698-960 MHz (banda baja) y 1710-2700 MHz (banda alta) Ganancia optimizada: 10.0 dBi en 698-800 MHz, 11.0 dBi en 800-960 MHz y 1710-2700 MHz Ancho de haz horizontal: 68° a 52° (adaptable por banda para cobertura direccional precisa) Relación frente-espalda: 18 dB (bandas bajas) a 20 dB (bandas altas) para rechazo de interferencias VSWR ≤ 1.8 con pérdida de retorno 10.9 dB en todas las bandas operativas PIM de tercer orden -153 dBc (2 x 20 W) para aplicaciones sensibles a intermodulación Potencia máxima de entrada: 100 W por puerto Polarización vertical y impedancia 50 ohm Especificaciones Técnicas por Banda Banda 698-800 MHz Ganancia: 10.0 dBi Haz H: 68° Haz V: 30.0° F/B 180°: 18 dB VSWR | RL: 1.8 | 10.9 dB PIM 3rd: -153 dBc Potencia: 100 W máx. Banda 800-960 MHz Ganancia: 11.0 dBi Haz H: 60° Haz V: 28.0° F/B 180°: 18 dB VSWR | RL: 1.8 | 10.9 dB PIM 3rd: -153 dBc Potencia: 100 W máx. Banda 1710-2200 MHz Ganancia: 11.0 dBi Haz H: 60° Haz V: 30.0° F/B 180°: 20 dB VSWR | RL: 1.8 | 10.9 dB PIM 3rd: -153 dBc Potencia: 100 W máx. Banda 2200-2700 MHz Ganancia: 11.0 dBi Haz H: 52° Haz V: 30.0° F/B 180°: 20 dB VSWR | RL: 1.8 | 10.9 dB PIM 3rd: -153 dBc Potencia: 100 W máx. Parámetros Generales Polarización Vertical Impedancia 50 Ω Potencia Máxima 100 W / puerto PIM 3rd Orden -153 dBc (2×20 W)
Datos del producto
- Modelo
- CMAX-EXT-CPUSEI53
- ID de producto
- 162065
- Marca
- ANDREW
- Categoría
- Radiocomunicación
- Clave SAT
- 43221709 · Antenas de microondas
- Medidas (alto × largo × ancho)
- 1 × 1 × 1 cm
- Peso
- 1 kg
