¿Qué es?

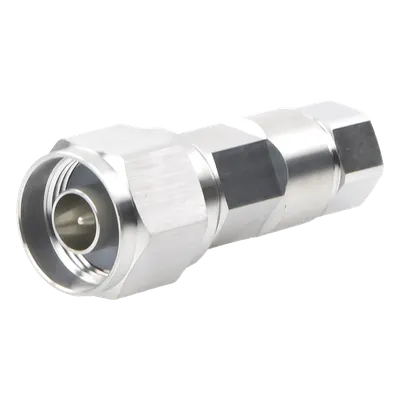

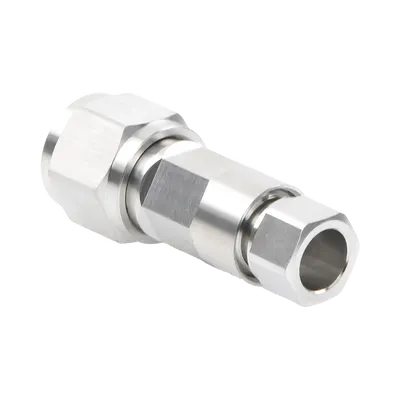

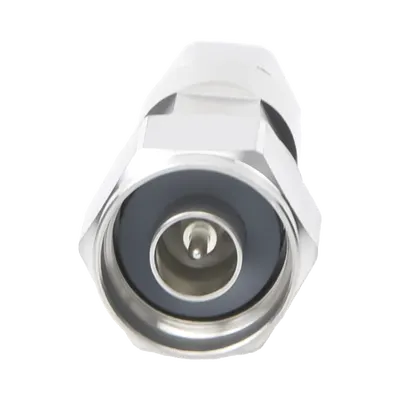

El CommScope F1TNM-HC es un conector coaxial N macho de configuración recta, diseñado para utilizarse con cable Heliax FSJ1-50A. Tiene impedancia de 50 ohm y opera en un rango de frecuencia de 0 a 18,000 MHz. Su blindaje efectivo de -110 dB ayuda a reducir fugas de señal e interferencias de radiofrecuencia. Soporta hasta 565 Vrms de voltaje RF y su potencia pico máxima indicada es de 6.40 kW. Para preparar el cable antes del montaje, se recomienda la herramienta manual MCPT-1412, que se cotiza por separado.
¿Para qué sirve?
Se utiliza para terminar cable FSJ1-50A con una conexión N macho en enlaces y equipos de radiofrecuencia. Puede integrarse en instalaciones de comunicaciones inalámbricas, sistemas de antena y otros proyectos de RF que requieran este tipo de cable y conector.
¿Cómo se compara?
A diferencia de conectores coaxiales de otras interfaces o diseñados para distintos cables, este modelo está especificado para FSJ1-50A y ofrece conexión N macho recta de 50 ohm. Su rango de hasta 18,000 MHz y el blindaje efectivo de -110 dB lo hacen una opción para instalaciones de RF que requieren esas características.
Preguntas frecuentes
¿Con qué cable es compatible el conector F1TNM-HC?
Está diseñado para cable Heliax FSJ1-50A.
¿Qué tipo de conexión tiene?
Es un conector coaxial N macho de configuración recta, con impedancia de 50 ohm.
¿Qué herramienta se recomienda para instalarlo?
Se recomienda la herramienta manual MCPT-1412 para preparar el cable Heliax antes del montaje.
¿Qué rango de frecuencia admite?
Su rango de frecuencia especificado es de 0 a 18,000 MHz.
Datos del producto
- Modelo
- F1TNM-HC
- ID de producto
- 73359
- Marca
- ANDREW / COMMSCOPE
- Categoría
- Radiocomunicación
- Clave SAT
- 39121433 · Conectores de radiofrecuencia (rf)
- Medidas (alto × largo × ancho)
- 1 × 5 × 2 cm
- Peso
- 0.05 kg
