¿Qué es?

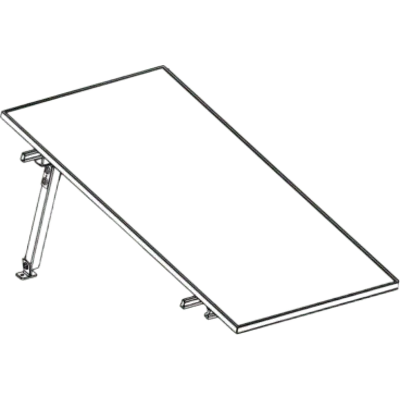

El BASEL KITBASEL1X1 es un sistema de montaje para instalar módulos fotovoltaicos sobre losas planas en una configuración de una fila. Está dimensionado para módulos de 645 W con medidas de 2.382 × 1.134 m e incorpora una inclinación fija de 10°. El kit incluye rieles norte-sur de 2.14 m, soportes, abrazaderas, clips, tapas y tornillería para la fijación mecánica. También incluye una herramienta de dimensionamiento, guía de cortes y tablas de despiece para apoyar la planeación de materiales. La altura de montaje indicada es de 0.52 m y el sistema tiene una resistencia al viento de hasta 170 km/h.
¿Para qué sirve?
Se utiliza para instalar módulos fotovoltaicos en proyectos sobre losas planas, como sistemas solares en edificios, instalaciones comerciales o espacios con una superficie adecuada para este tipo de montaje. Su configuración de una fila permite planear arreglos con módulos de alta potencia. Antes de instalarlo, es importante revisar las condiciones estructurales y geométricas de la superficie y validar las cantidades de componentes con la herramienta de dimensionamiento incluida.
¿Cómo se compara?
A diferencia de estructuras fotovoltaicas pensadas para otras superficies o configuraciones, este kit está diseñado específicamente para losa plana y una fila de módulos de 645 W. Incluye componentes de fijación y herramientas de apoyo para el despiece, mientras que la inclinación es fija de 10°.
Preguntas frecuentes
¿Qué tipo de superficie es compatible con este sistema?
Está diseñado para instalarse sobre una losa plana. La superficie y sus condiciones estructurales deben revisarse antes de definir el montaje.
¿Qué dimensiones de módulo contempla?
El sistema contempla módulos de 645 W con dimensiones de 2.382 × 1.134 m y un área de captación indicada de 4 m².
¿Qué inclinación tiene el montaje?
La estructura tiene una inclinación fija de 10°.
¿Qué incluye el kit?

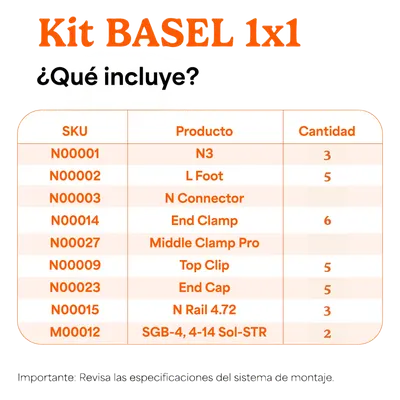

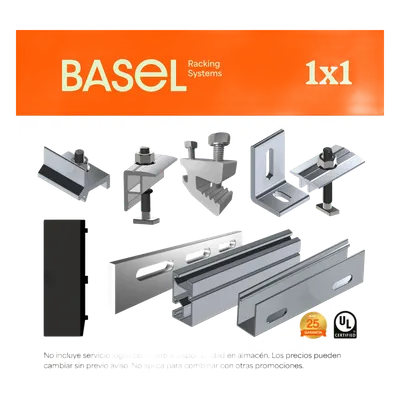

Incluye rieles norte-sur, soportes estructurales, abrazaderas, clips, tapas terminales, tornillería especializada, guía de cortes, tablas de despiece y herramienta de dimensionamiento.
¿Cómo se calcula la cantidad de componentes necesaria?
El kit incluye una herramienta de dimensionamiento para calcular componentes según los parámetros estructurales y geométricos del proyecto. También se proporcionan guías de cortes y tablas de despiece.
Datos del producto
- Modelo
- KITBASEL1X1
- ID de producto
- 256936
- Marca
- BASEL
- Categoría
- Energía y Climatización
- Clave SAT
- 60104701 · Dispositivos de recolección solar
- Medidas (alto × largo × ancho)
- 22 × 472 × 50 cm
- Peso
- 3.74 kg
