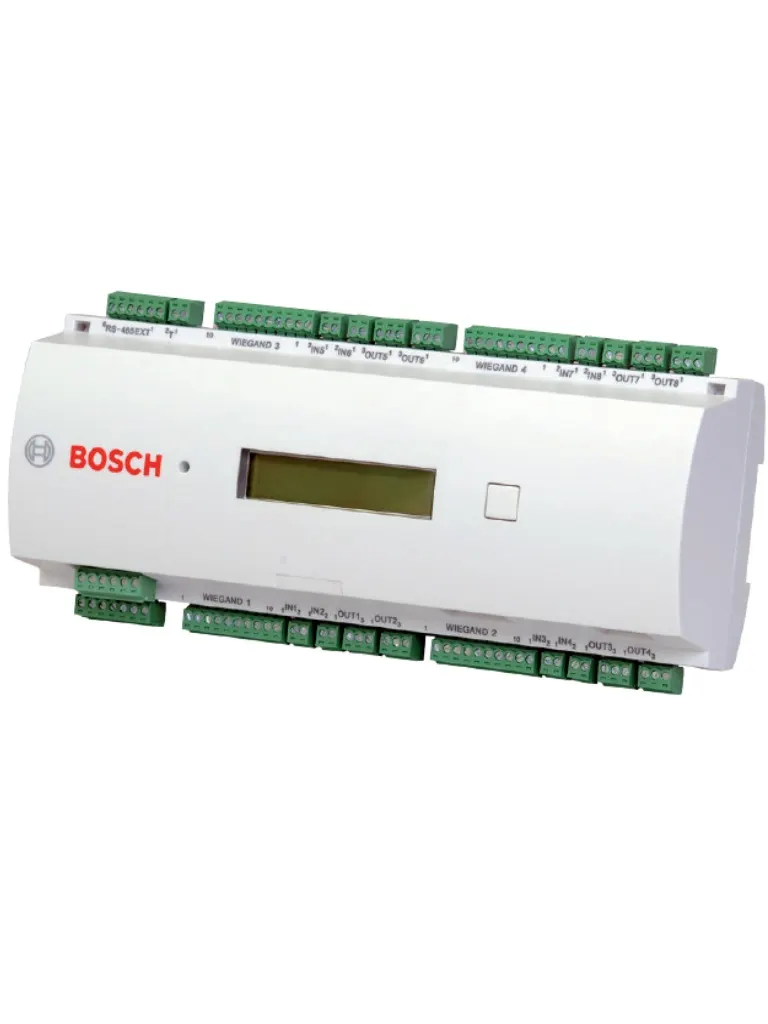

BOSCH A_APCAMC24R4CF - Control de acceso / 4 Lectoras RS485 / 8 Entradas / 8 Salidas

Descripción

El AMC2 (controlador de acceso modular) se usa como un controlador de acceso en los sistemas de control de acceso ACE (ACCESS ENGINE) de la versi&oacuten 2.0 en adelante, Access Personal Edition y Access Professional Edition. El dispositivo controla un grupo de uno a ocho puntos de acceso. Dichos puntos de acceso, tambi&eacuten conocidos como entradas, est&aacuten conformados principalmente por puertas, portones, barreras, molinetes, puertas giratorias, esclusas, lectoras de tarjetas de identificaci&oacuten, elementos y sensores de apertura de puertas. El AMC2 puede controlar hasta ocho lectoras de tarjetas de identificaci&oacuten (seg&uacuten el tipo de lectora) y est&aacute dise&ntildeado para procesar por completo la l&oacutegica de acceso en las entradas establecidas. Las verificaciones de estado se pueden realizar mediante las ocho entradas an&aacutelogas. Las ocho salidas de rel&eacute se usan para activar los elementos de apertura de puertas o generar la activaci&oacuten y se&ntildealizaci&oacuten de seguridad. El AMC2 almacena toda la informaci&oacuten necesaria en una memoria con b&uacutefer de bater&iacutea y un elemento de almacenamiento flash compacto de manera que, a&uacuten cuando la unidad est&aacute desconectada, puede realizar verificaciones de autorizaci&oacuten independientes en los puntos de acceso, tomar decisiones de acceso, controlar los elementos de apertura y cierre y registrar eventos de movimiento. Como se ve en el diagrama, el AMC2 est&aacute integrado entre el sistema host (por ejemplo, Access Engine) y los dispositivos perif&eacutericos. Estos est&aacuten conectados al sistema host mediante RS485, RS232 (por ejemplo, funcionamiento con m&oacutedem) o Ethernet, seg&uacuten el tama&ntildeo del sistema. La interfaz de host pertinente se selecciona durante la instalaci&oacuten. Las tres interfaces se encuentran disponibles en el dispositivo de forma predeterminada. El funcionamiento de RS485 permite conectar un m&aacuteximo de ocho AMC2 a una l&iacutenea. Cuenta con hasta cuatro ranuras en el bus perif&eacuterico para las lectoras, incluida la ranura para la fuente de alimentaci&oacuten. Funciones b&aacutesicas Almacenamiento de datos descargados seg&uacuten se indica a continuaci&oacuten: Datos maestros. Autorizaciones. Modelos de acceso. Textos exhibidos. Configuraci&oacuten de las lectoras. Interpretaci&oacuten de los datos de transacci&oacuten de la lectora Verificaci&oacuten de autorizaci&oacuten. Solicitud de host. C&oacutedigo PIN. Control/monitoreo. Denegaci&oacuten de acceso o desbloqueo de puerta Activaci&oacuten de alarma Estados de las puertas Estados de la operaci&oacuten de las lectoras Estados internos de las alarmas Mensajes a Access Engine Solicitudes de host. Datos de transacci&oacuten para el almacenamiento. Mensajes de error y mal funcionamiento. Mensajes de alarma. Fuente de alimentaci&oacuten para Lectoras Abridores de puertas Alimentaci&oacuten de corriente de contacto Planificaci&oacuten Fuente de alimentaci&oacuten Se conecta una fuente de alimentaci&oacuten externa (de 10 a 30 V CC) para el AMC2 a la primera clavija (positiva) y a la tercera clavija (negativa). Cuando se usa una fuente de alimentaci&oacuten ininterrumpible (Uninterruptible Power Supply, UPS) , el rel&eacute de salida de UPS correspondiente se conecta a las clavijas: 4 y 7 para la corriente alterna. 5 y 7 para la bater&iacutea. 6 y 7 para la corriente continua. De lo contrario, los clavijas har&aacuten cortocircuito. Conexiones de host Interfaces de host RS232 La aplicaci&oacuten Access Engine administra hasta 32 conexiones seriales directas ( puertos ), lo que en teor&iacutea permite conectar directamente 32 AMC2 en serie . Nota: Dado que las PC solo cuentan con un m&aacuteximo de dos interfaces COM de manera predeterminada, es preferible utilizar las siguientes variantes de conexi&oacuten para las configuraciones con m&aacutes de dos AMC2: Conexiones con la lectora de tarjetas de identificaci&oacuten Interfaces Wiegand El AMC2 4W cuenta con cuatro conexiones para conectar hasta cuatro lectoras de tarjetas de identificaci&oacuten. Las interfaces de la lectora de tarjetas de identificaci&oacuten y de los elementos de control de puertas se dividen en cuatro canales y cada uno cuenta con cuatro enchufes de conexi&oacuten. Las siguientes definiciones aplican a la interfaz Wiegand: Interfaz de 10 cables (incluida la protecci&oacuten). Largo m&aacuteximo del cable de 158 metros (500 pies) hasta la lectora de tarjetas de identificaci&oacuten. Formato Wiegand de 26 bits . Formato Wiegand de 37 bits . Configuraci&oacuten predeterminada de la interfaz Wiegand en la lectora de tarjetas de identificaci&oacuten: 1 Alimentaci&oacuten de la lectora de 12 V. 2 Alimentaci&oacuten de la lectora de 12 V. 3 L&iacutenea de datos 0. 4 L&iacutenea de datos 1. 5 Protecci&oacuten. 6 LED verde. 7 LED rojo. 8 Se&ntildeal ac&uacutestica. 9 Retraso. 10 Mostrar tarjeta. Interfaces RS485 El AMC2 4R4 cuenta con cuatro conexiones para conectar hasta ocho lectoras de tarjetas de identificaci&oacuten. Las interfaces se dividen en dos buses: Todas las lectoras posibles (hasta ocho) se pueden conectar a una interfaz. Definici&oacuten de la interfaz RS485: Interfaz de 2 cables : se conecta mediante un conector de 10 clavijas enchufable. Largo m&aacuteximo del bus: 1200 metros . Velocidad de trasferencia: 9,6 o 19,2 kBit/s . Configuraci&oacuten predeterminada de la interfaz RS485 en la lectora de tarjetas de identificaci&oacuten: 1 Alimentaci&oacuten de la lectora de 12 V. 2 Alimentaci&oacuten de la lectora de 12 V. 3 Protecci&oacuten. 4 Datos RxTx+. 5 Datos RxTx-. 6 Protecci&oacuten de datos (PAG). 7 No conectado. 8 No conectado. 9 No conectado. 10 No conectado. Modelos de lectoras y puertas El AMC2 controla la lectora conectada mediante modelos de puerta predefinidos. Los modelos de puerta funcionan de acuerdo con los requisitos de seguridad correspondientes: Cantidad y uso de las lectoras conectadas al AMC2 : Por ejemplo, lectoras de entrada y salida, botones y lectoras de entrada, etc. Cantidad y tipo de aplicaciones de las entradas AMC: Por ejemplo, estado de puerta, bot&oacuten de salida, posici&oacuten de la puerta giratoria, GMA, etc. Cantidad y uso de salidas AMC: Por ejemplo, abridor de puerta, contacto de esclusa, interruptor de luz de se&ntildeal, etc. La cantidad m&aacutexima de entradas que puede administrar un AMC2 se define, en &uacuteltima instancia, seg&uacuten los modelos de puerta usados y sus requisitos respecto de las lectoras y la entrada o salida. Nota: Por lo tanto, cuando planifique un sistema de acceso, primero debe designar los modelos de puerta correspondientes a todas las entradas que se deben controlar. S olo entonces podr&aacute configurar la lectora AMC. Principales Caracter&iacutesticas: Administrador de acceso inteligente para una hasta ocho entradas. Cuatro interfaces que incluyen la fuente de alimentaci&oacuten de la lectora. Tarjeta flash compacta est&aacutendar de 2 GB. Pantalla LCD para mostrar la informaci&oacuten. Interruptor para enviar y recibir con control autom&aacutetico. Especificaciones: Hardware CPU RENESAS M32C84 microcontrolador integrado (32 bits, 30 MHz). 512 kB-EPROM / FLASH. 256 kB-SRAM. EEPROM serial. RTC. Flash compacto de 2 GB conectable. Bater&iacutea para SRAM y RTC. La direcci&oacuten de host puede configurarse mediante un interruptor deslizante. Interfaz de host: - RS485 (2 o 4 hilos); Opto-desacoplado-RS232-Ethernet 10 / 100BaseT (TCP / IP) con RJ45. 4 interfaces de lector: - Wiegand o - RS-485, 2 hilos, optoacoplado, 19.200 Bd. 8 salidas de rel&eacute: - m&aacutex. voltaje de conmutaci&oacuten: 30 V DC- m&aacutex. corriente de conmutaci&oacuten: 1,25 A. 8 entradas anal&oacutegicas supervisadas. Manibela de encendido. Bot&oacuten de reinicio. Transferencia de datos encriptada. Temperatura 0 ° C a + 50 ° C (32 ° F a 122 ° F).

Datos del producto

Modelo

APC-AMC2-4R4CF

ID de producto

5689

Marca

BOSCH

Categoría

Acceso y Asistencia > Paneles de Control > Distribuidores

Clave SAT

46171619

Medidas (alto × largo × ancho)

8.5 × 16.5 × 26 cm

Peso

0.93 kg
