Descripción

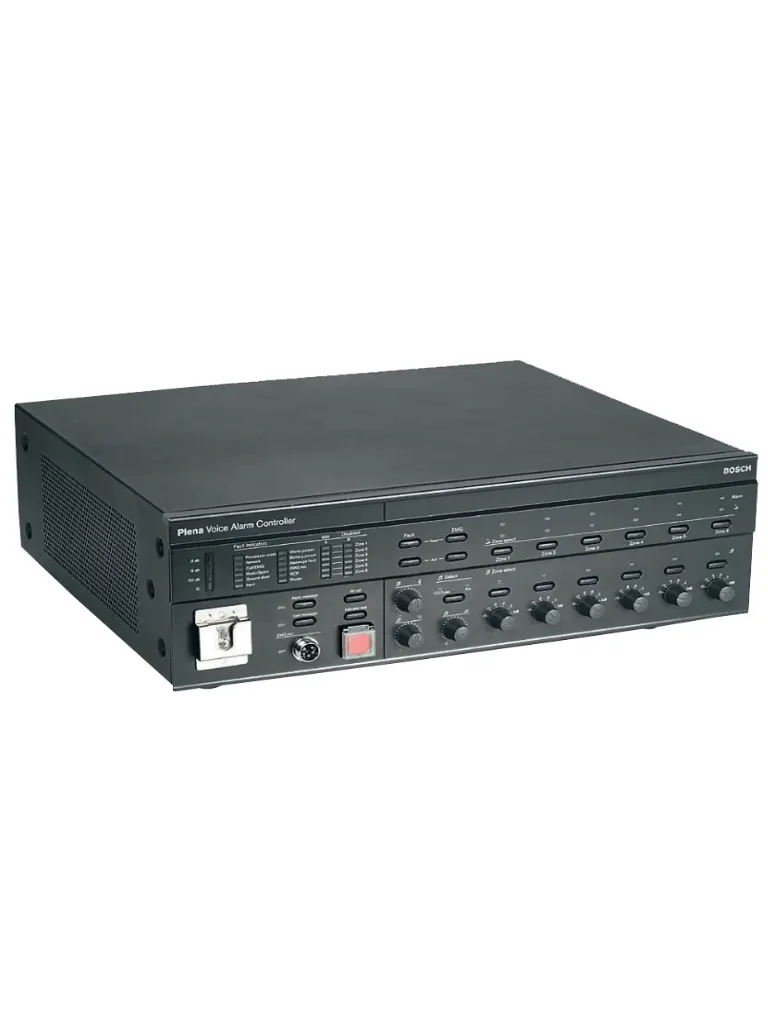

La unidad del controlador de LBB 1990/00 Alarma por voz es el núcleo del Sistema de alarma por voz Plena. Se trata del componente principal del Sistema de alarma por voz Plena y posee las funcionalidades básicas para cumplir las normas EN 54‑16 y EN 60849, incluida la supervisión de todo el sistema, la supervisión de la impedancia de la línea de altavoces, un micrófono de emergencia supervisado ubicado en el panel frontal y un gestor de mensajes supervisados. Los mensajes pueden fusionarse para permitir un uso más flexible de los avisos pregrabados y los mensajes de evacuación. El controlador se puede utilizar como sistema independiente de hasta seis zonas, o puede ampliarse hasta 120 zonas mediante el uso de enrutadores adicionales de seis zonas. Es posible conectar hasta ocho estaciones de llamada. Se pueden realizar interconexiones mediante conectores RJ45 estándar y un cable CAT-5 blindado. Un amplificador de 240 W integrado proporciona alimentación para el canal de llamadas de emergencia y música ambiental. Se pueden añadir amplificadores adicionales para ofrecer un funcionamiento de dos canales. Todos los amplificadores están supervisados. La salida de audio utiliza la conmutación de línea de 100 V de audio analógica estándar para una compatibilidad total con la gama de productos de equipos de megafonía y altavoces de Bosch compatibles con la norma EVAC . El sistema se configura mediante interruptores DIP para la funcionalidad básica y un PC para funciones más avanzadas. Funciones básicas El controlador dispone de dos entradas para fuentes de música ambiental y una entrada de micrófono/línea con prioridad configurable, filtro de voz, alimentación fantasma y activación por voz seleccionable. Se pueden establecer hasta 16 niveles de prioridad para el micrófono, las estaciones de llamada y las entradas de activación, lo que proporciona una gran flexibilidad al sistema. La potente sección de salida de 240 W dispone de seis salidas de tensión constante de 100 V, aisladas por transformador, para alimentar los altavoces de 100 V en seis zonas separadas. La técnica de 100 V reduce las pérdidas de línea en distancias mayores y permite la conexión paralela de varios altavoces de una forma sencilla. Todas las zonas se pueden seleccionar por separado desde el panel frontal y el nivel de salida de música ambiental de cada zona se puede establecer individualmente en seis pasos. El controlador admite el cableado A/B. La salida del amplificador también está disponible como salida independiente en 100 V y 70 V . La salida de solo llamada de 100 V independiente proporciona avisos para una zona en la que no se necesita música ambiental, pero sí avisos con prioridad. Hay disponibles seis contactos de salida para anular los reguladores de volumen locales durante las llamadas con prioridad. Se admiten esquemas de 3 y 4 hilos . Un medidor tipo LED controla la salida. Controles e indicadores Frontal Medidor de alimentación del LED. 13 LED de fallo del sistema. Dos botones de estado de fallo. Dos botones de estado de emergencia. Seis pares de LED de estado de zonas de emergencia. Seis botones de selección de zona de emergencia. Seis LED de selección de zona de música ambiental. Seis botones de selección de zona de música ambiental. Seis mandos de control de volumen de zonas de música ambiental. Dos LED de estado de fuente de música ambiental. Tres mandos para regulación de niveles de volumen, agudos y bajos de música ambiental. Botón de llamada general. Botón de prueba de indicador. Botón de estado de emergencia. Botón de mensaje de alerta. Parte trasera Tres interruptores DIP de ajustes de servicio. Interruptor de calibración. Cuatro interruptores DIP de configuración del sistema. Selector de tensión de alimentación. Interruptor de alimentación. Toma del cable de alimentación. Interruptor de nivel de micrófono/línea. Tres interruptores DIP para VOX, voz y alimentación fantasma. Mando de regulación de volumen del micrófono. Tornillo de regulación de volumen de mensajes digitales. Mando de regulación de volumen de altavoces de control. Certificados y homologaciones Seguridad Conforme a EN 60065. Inmunidad Conforme a EN 50130‑4. Emisión Conforme a EN 55103-1. Emergencia Conforme a EN 54‑16/EN 60849. Nota: LBB 1990/00 Controlador de alarma por voz Plena Unidad de control principal totalmente supervisada para utilizarla con Sistema de alarma por voz Plena, amplificador de 240 W integrado. Número de pedido: LBB1990/00. Principales Características Núcleo del Sistema de alarma por voz Plena. Con certificación EN 54‑16 y compatible con EN 60849. Gestor de mensajes y amplificador de 240 W incorporado . Salidas de seis zonas. 6 de emergencia y 6 de activación. Especificaciones Eléctricas Fuente de alimentación. Tensión 230/115 VCA, ±15%, 50/60 Hz. Entrada de corriente 8 A. Consumo máximo 600 VA. Alimentación por baterías. Tensión 24 VCC, +15%/-15%. Corriente máx. 14 A. Rendimiento Potencia de salida (rms/ máxima) 240 W/360 W. Reducción de potencia con alimentación de reserva -1 dB. Respuesta en frecuencia De 60 Hz a 18 kHz (+1/-3 dB a -10 dB de salida nominal de ref.). Distorsión < 1% a potencia de salida nominal, 1 kHz. Mecánicas Dimensiones (Al. x An. x Pr.) 144 x 430 x 370 mm (19 pulg. de ancho, 3U de alto). Peso Aprox. 21,17 kg. Montaje Rack de 19 pulg. Color Gris oscuro. Medioambientales Temperatura de funcionamiento: De -10 °C a +55 °C (de +14 °F a +131 °F). Temperatura de almacenamiento: De -40 °C a +70 °C (de -40 °F a +158 °F). Humedad relativa < 95%. Nivel de ruido acústico del ventilador NPA < 48 dB a 1 m (salida máx.).
Datos del producto
- Modelo
- LBB1990/00
- ID de producto
- 6010
- Marca
- BOSCH
- Categoría
- Audio y Video > Audio y Megafonía > Mezcladoras
- Clave SAT
- 45111706
- Medidas (alto × largo × ancho)
- 29 × 58 × 49 cm
- Peso
- 19.926 kg
