Descripción

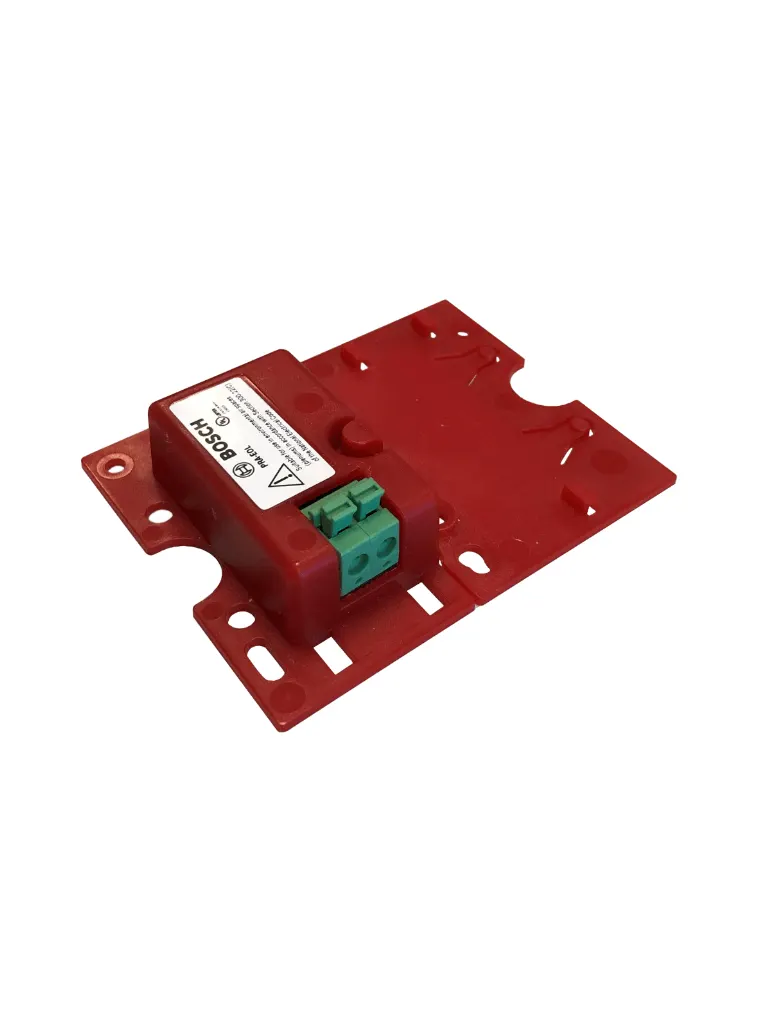

Este dispositivo de fin de línea es una solución fiable para la supervisión de integridad de la línea de altavoces, que es un requisito para los sistemas acústicos de emergencia. Se conecta al final de una línea de altavoces, tras el último altavoz de una serie de altavoces en bucle. Se comunica con el canal de amplificador PRAESENSA que controla esa línea de altavoces para confirmar la integridad de la línea. Cuando las mediciones de impedancia pueden notificar fallos erróneos o no detectar un altavoz desconectado, dependiendo del número de altavoces de la línea y el tipo de cable, el dispositivo de final de línea proporciona una solución superior para notificar el estado correcto de la línea de altavoces. El tamaño de la carcasa es compatible con las provisiones de montaje en la mayoría de los altavoces de Bosch para placas de supervisión o dispositivos. También se puede reducir para ajustarse a la mayoría de cajas de conexión de cable. Dispositivo compacto para la supervisión de fin de línea de altavoces Solución fiable para líneas de altavoces (largas) Detección de fallos en el amplificador sin cableado adicional Bajo nivel, tono piloto de alta frecuencia Opciones de montaje flexibles Supervisión Supervisión fiable de una sola línea de altavoces utilizando los altavoces conectados en forma de bucle. El funcionamiento se basa en la detección de tono piloto desde el amplificador con respuesta al amplificador por medio de la línea de altavoces. No se necesita cableado adicional para informes de fallos o de estado. Las salidas A/B de un canal de amplificador PRAESENSA se supervisan individualmente con dispositivos de fin de línea independientes. Para reducir el consumo de energía, los canales de amplificador PRAESENSA utilizan modulación de tono piloto. Prácticamente se elimina la audibilidad del tono piloto utilizando una amplitud de tono piloto de solo 3 VRMS con una frecuencia de 25,5 kHz, ampliamente fuera del rango de audición humana, incluso para niños pequeños. Montaje El dispositivo de fin de línea PRAESENSA es pequeño, ligero y adecuado para los accesorios de montaje que se suministran con la mayoría de los altavoces de Bosch para las tarjetas de supervisión (forma de tarjeta). Se suministra con cables flotantes conectados a terminales tipo Push que contienen un fusible térmico para facilitar la conexión al último altavoz de una línea de altavoces. Parte de la placa de montaje del dispositivo se puede romper y colocar como placa base para que la carcasa del dispositivo sea conforme a IP30 para el uso en exterior de una carcasa de altavoces (forma de caja). La caja contiene una pieza de alivio de cableado para protección adicional. Varios orificios de montaje de la carcasa permiten montar el dispositivo en la mayoría de las cajas de conexión de cables. En este caso, la línea de altavoces entra en la caja de a través de un casquillo de cable estándar y se conecta utilizando el terminal tipo Push. Diagrama de conexión y funciones Vistas Especificaciones para arquitectos e ingenieros El dispositivo de fin de línea está diseñado exclusivamente para su uso con sistemas Bosch PRAESENSA. El dispositivo de fin de línea solo necesita una conexión con el fin de la línea de altavoces para supervisar su integridad. La fiabilidad de la supervisión no depende del número de altavoces conectados. La supervisión es inaudible y no interrumpe el contenido de audio. El dispositivo de fin de línea está certificado para EN 54‑16 e ISO 7240‑16, cuenta con el marcado CE y cumple con la directiva RoHS. La garantía mínima es de tres años. El dispositivo de fin de línea es un Bosch PRA-EOL. Certificaciones y aprobaciones Declaraciones de conformidad El PRA-EOL solo se puede pedir en múltiplos de ocho dispositivos embalados en una caja. Dimensiones (Alto x Ancho x Fondo) (mm): 60 x 78 x 16 mm Frecuencia del tono piloto (kHz): 25.50 kHz Nivel de tono piloto (V): 3 V Peso (g): 25 g Potencia de entrada máxima (W): 100 mW Temperatura de funcionamiento (°C): -25 – 50 °C Tensión de entrada máxima (V): 100 V
Datos del producto
- Modelo
- PRA-EOL
- ID de producto
- 47334
- Marca
- BOSCH
- Categoría
- Audio y Video > Audio y Megafonía > Altavoces y Bocinas
- Clave SAT
- 45111705
- Medidas (alto × largo × ancho)
- 1 × 8 × 6 cm
- Peso
- 0.01 kg
