¿Qué es?

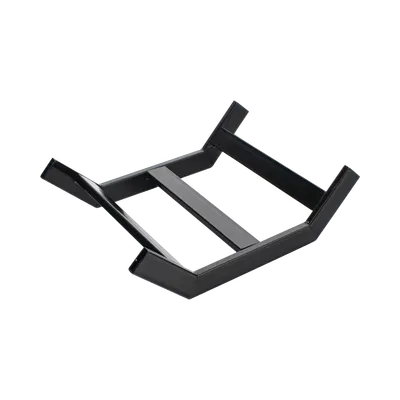

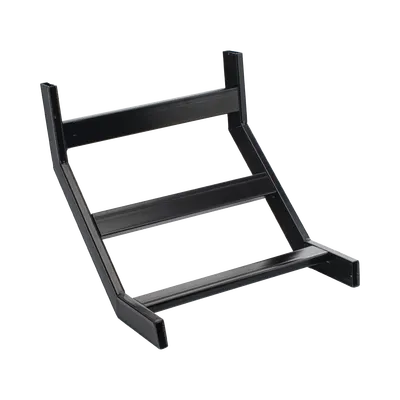

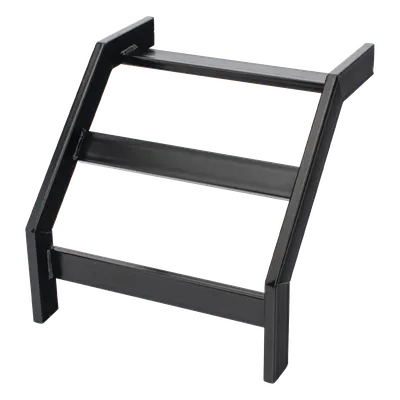

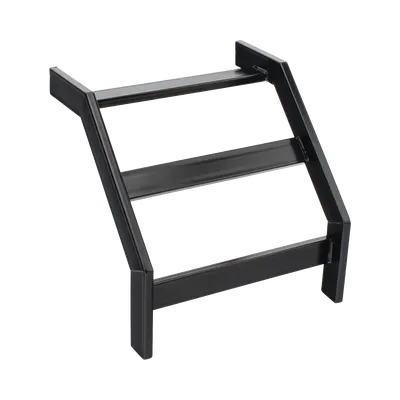

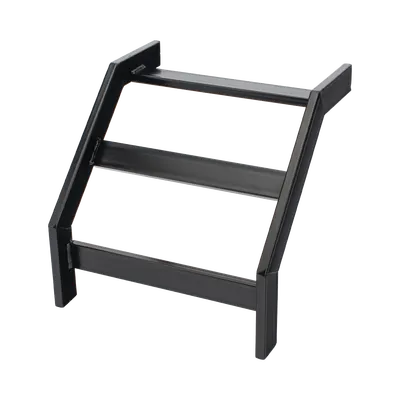

La CHAROFIL CHCVET1X12EPK es una curva vertical exterior de 90° para sistemas de escalera tubular. Su diseño de 1.5 pulgadas de peralte por 12 pulgadas de ancho permite continuar el trayecto de la charola al realizar un cambio de dirección vertical. Está fabricada en acero al carbono con recubrimiento epóxico electrostático negro y tiene un radio de curvatura de 12 pies (3.66 m). Incluye coples y tornillería para unirla con los tramos compatibles.
¿Para qué sirve?
Se utiliza para conducir cableado a través de un cambio de dirección vertical en instalaciones con escalera tubular. Puede integrarse en proyectos de telecomunicaciones, centros de datos y plantas industriales, tanto en interiores como en exteriores, de acuerdo con las condiciones de la instalación.
¿Cómo se compara?
A diferencia de los tramos rectos y otros accesorios para escalera tubular, esta pieza permite resolver un giro vertical exterior de 90°. Su ancho de 12 pulgadas, peralte de 1.5 pulgadas y radio de curvatura de 12 pies corresponden al sistema indicado, e incluye coples y tornillería para la unión.
Preguntas frecuentes
¿Para qué tipo de escalera tubular está diseñada?
Está diseñada para escalera tubular de 1.5 pulgadas de peralte y 12 pulgadas de ancho.
¿Qué incluye el producto?

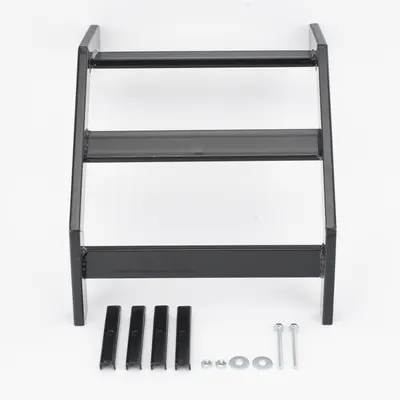

Incluye la curva vertical exterior de 90°, coples de unión y tornillería de instalación.
¿Cuál es el radio de curvatura?
El radio indicado es de 12 pies (3.66 m).
¿Qué normas aparecen en la información del producto?
La información proporcionada indica cumplimiento con ICREA-STD-131-2023, ANSI/EIA/TIA 569, NMX-I-279-NYCE-2009 e IEC 61537.
Datos del producto
- Modelo
- CHCVET1X12EPK
- ID de producto
- 241963
- Marca
- CHAROFIL
- Categoría
- Cableado Estructurado
- Clave SAT
- 39131705 · Dispositivos y accesorios de bandeja de cable
- Peso
- 1 kg
