Descripción

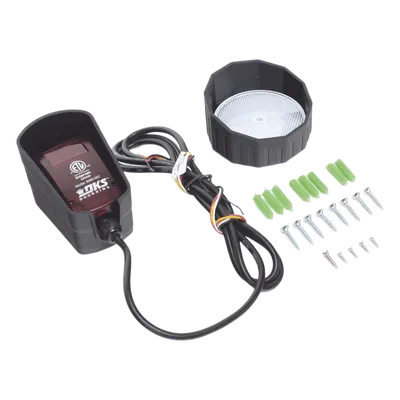

Fotocelda reflectiva diseñada para integración con operadores de puerta y barreras, eliminando la necesidad de cableado entre las unidades de emisión y recepción mediante tecnología de reflexión en espejo prismático. Su rango de detección efectivo de hasta 10.7 metros (35 ft) garantiza cobertura confiable en accesos residenciales, comerciales e industriales. El sistema incorpora indicador LED de alineación que facilita la instalación y el mantenimiento preventivo, mientras que su cumplimiento con la norma UL 325 Type B-1 asegura la protección obligatoria contra entrapamiento en operadores automáticos. Compatible con motores abatibles y corredizos mediante conexión directa a terminales B1 o B2 del operador. Características Principales Tecnología reflectiva: emisor y receptor en una sola unidad Alcance efectivo de detección hasta 10.7 m (35 ft) Alimentación flexible: 12-30 VDC / 10-25 VAC Contactos de relé NC y NO para integración versátil LED indicador de alineación correcta (color verde) Cumplimiento UL 325 Type B-1 para seguridad obligatoria Especificaciones Técnicas Alimentación 12-30 VDC / 10-25 VAC Rango de Detección Hasta 35 ft (10.7 m / 10 m efectivo) Contactos de Relé NC y NO — 1A @ 24 VDC / 1A @ 120 VAC Orientación de Montaje Vertical obligatorio (no horizontal) Indicador de Estado LED verde para alineación correcta Certificación UL 325 Type B-1 Compatibilidad Todos los operadores de puerta abatibles y corredizos Conexión al Operador Terminal B1 o B2 (protección contra entrapamiento) Nota de Instalación El montaje debe realizarse exclusivamente en posición vertical. La orientación horizontal anula la funcionalidad de detección y compromete la seguridad del sistema. Verificar la iluminación del LED verde antes de poner en operación el operador de puerta.
Datos del producto
- Modelo
- 8080-057
- ID de producto
- 208498
- Marca
- DKS DOORKING
- Categoría
- Control de Acceso
- Clave SAT
- 46171619 · Sistemas de seguridad o de control de acceso
- Peso
- 0.5 kg
