¿Qué es?

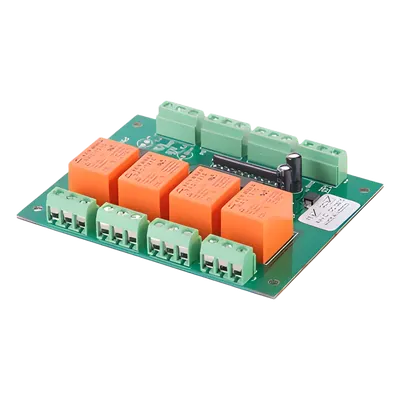

La ELECTRONIC DESIGN CES4 es una tarjeta electrónica para controlar una esclusa de seguridad con dos puertas que operan de forma interdependiente. Cuenta con cuatro salidas de relé para accionar chapas magnéticas o cerraduras eléctricas, y cuatro entradas para contactos de puerta configurables como NC o NO. También integra dos salidas de pulso positivo de 5 V para conectarse con sistemas externos y salidas T1-T2 que indican con nivel alto cuando se detecta una puerta abierta. Funciona con alimentación de 12 VDC y su formato compacto mide 73 × 94 × 20 mm.
¿Para qué sirve?
Se utiliza en sistemas de control de acceso que requieren coordinar la apertura de dos puertas, como esclusas de seguridad intermedia en bancos, centros financieros y otros proyectos con acceso controlado. Permite integrar contactos magnéticos y accionar chapas o cerraduras eléctricas compatibles. Antes de instalarla, verifica que los equipos de sujeción y los dispositivos de acceso sean compatibles con la lógica de operación de la esclusa y con las características eléctricas de sus salidas.
¿Cómo se compara?
A diferencia de una tarjeta destinada únicamente a controlar una puerta, la CES4 permite gestionar dos puertas de manera interdependiente e incorpora cuatro relés, cuatro entradas para sensores configurables NC/NO y dos salidas de pulso de 5 V para integración con sistemas externos. Su diseño compacto también facilita su instalación en gabinetes de control con espacio reducido.
Preguntas frecuentes
¿Cuántas puertas puede controlar la tarjeta CES4?
Está diseñada para controlar dos puertas de forma simultánea e interdependiente dentro de una esclusa.
¿Qué tipo de cerraduras se pueden conectar?
Sus cuatro salidas de relé están destinadas al accionamiento de chapas magnéticas o cerraduras eléctricas. Cada contacto admite hasta 1 A a 115 VAC como máximo.
¿Qué sensores admite?
Cuenta con cuatro entradas para contactos magnéticos de puerta, configurables como NC o NO.
¿Para qué sirven las salidas T1-T2?
Son salidas de nivel alto de 5 V que se activan al detectar una puerta abierta y pueden utilizarse como indicación del estado de la esclusa.
¿Qué alimentación necesita la CES4?
Requiere alimentación de 12 VDC y consume 125 mA, de acuerdo con las especificaciones del producto.
Datos del producto
- Modelo
- CES4
- ID de producto
- 13281
- Marca
- ELECTRONIC DESIGN
- Categoría
- Control de Acceso
- Clave SAT
- 32101617
- Peso
- 0.09 kg
